Федеральное
агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ИЖИНИРИНГА
Кафедра «Станки и инструменты»
Резец фасонный протяжка наружная сборная
Пояснительная записка
к курсовой работе
по дисциплине «Режущий инструмент»
КР.РИ.ТМ.09 - 3.000.ПЗ
Выполнил: Студент группы ТМ – 09
Кимеев А. Н.
Проверил: Профессор, д.т.н.
Артамонов Е.В.
Тюмень 2012
Содержание
1. Резец фасонный………………………………………………………………...3
1.1. Задание…………………………………………………………………..3
1.2. Графическое построение фасонного резца…………………………… 3
1.3. Аналитический расчет фасонного резца………………………………...4
1.4. Силовой расчет…………………………………………………………… 5
1.4.1. Расчет сил резания…………………………………………………...6
1.4.2. Расчет резьбы болта на срез………………………………………...6
2. Протяжка наружная сборная…………………………………………………11
2.1.Задание…………………………………………………………………....11
2.2. Расчет режущей части…………………………………………...............11
2.2.1. Расчет числа зубьев…………………………………………… …...11
2.2.2. Расчет высоты зубьев………………………………………………12
2.2.3. Выбор параметров стружечных канавок………………………….14
2.2.4. Выбор геометрических параметров и шероховатостей поверхностей зубьев протяжки…………………………………………..15
2.2.5. Расчет угла наклона зубьев………………………………………..16
2.3.Силовой расчет протяжки……………………………………………….17
2.3 .1. Расчет сил резания…………………………………………............17
2.3.2. Расчет шпонок……………………………………………………...19
3. Список используемой литературы…………………………………………...22
4. Приложения…………………………………………………………………...23
Резец фасонный
Задание

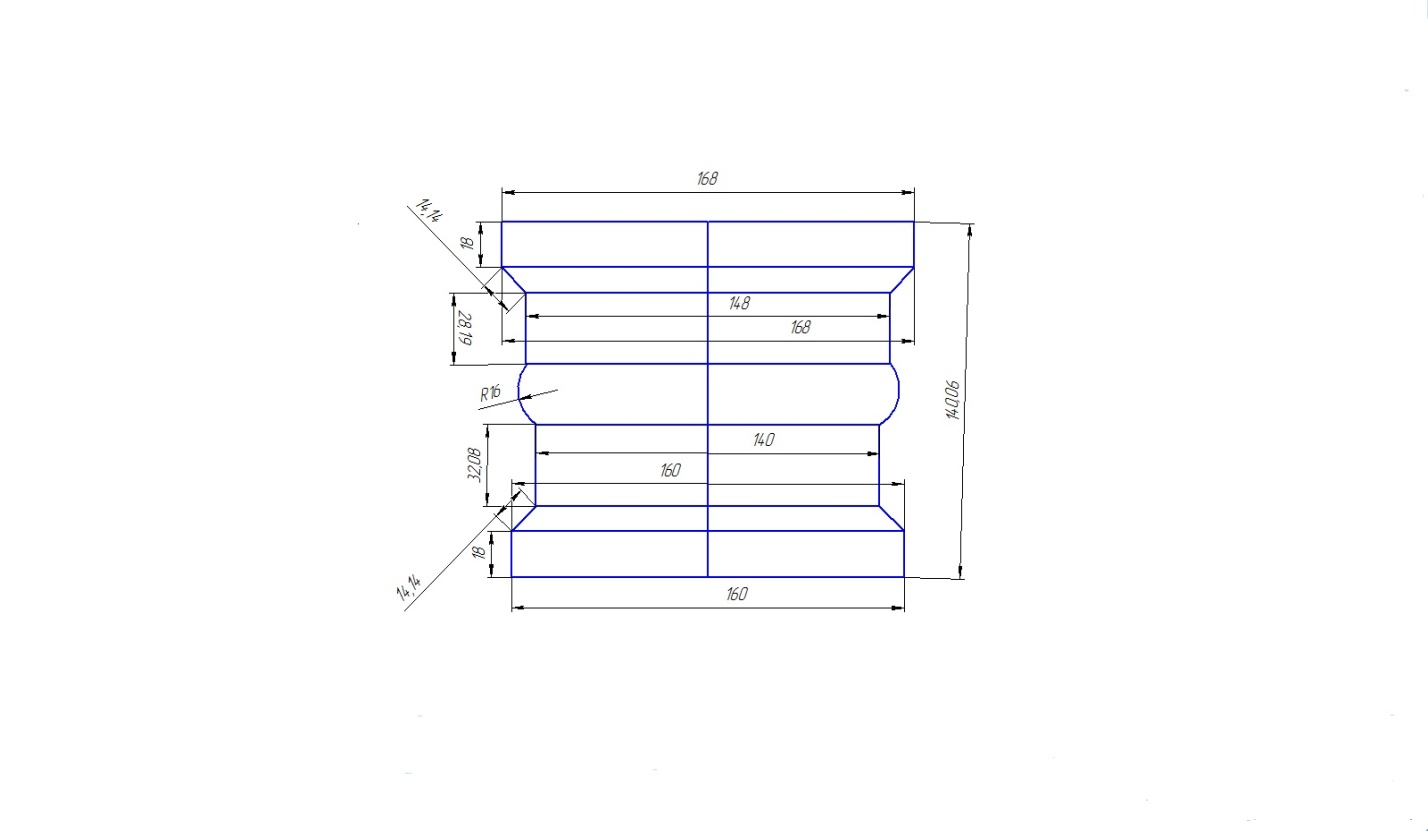

Задан профиль детали с основными размерами. По данному профилю необходимо спроектировать и рассчитать фасонный резец.
Графическое построение фасонного резца
Предварительно делается выбор переднего γ и заднего α углов. Передний угол γ выбирается в зависимости от свойств обрабатываемого материала. В таблице 2.1. приведены рекомендуемые значения переднего угла γ.
Принимаем γ=20°, т.к. обрабатываемый материал мягкая сталь (сталь 15).
Задний угол α зависит от формы и типа фасонного резца. Задний угол α для резцов из твердых сплавов выбирают равным 6 - 12 град., принимаем α=10°
Далее
определяется
наружный диаметр резца D1=
2R1
с учетом высоты профиля детали tmax.
Из
центра O1
детали проводим две концентрические
окружности
радиусами, равными наибольшему rmax
и наименьшему rmin
радиусам
детали.
Через точку А под углом γ=20°
проводим линию, изображающую
след
плоскости заточки передней грани резца.
Из той же точки А проводим
линию
под углом α=10°,
равным
заднему углу резца. Hа
расстоянии К от точки
касания
В проводим линию, перпендикулярную
О1О1,
которая, пресекаясь с линией передней
грани в точке С, образует с последней
угол
ω. Из
полученной
точки
С проводим биссектрису, делящую угол ω
пополам. Точка пересечения
биссектрисы
и линии, идущей под углом α=10°,
будет
искомой точкой О2
- центром круглого резца, зная который,
можно,
проведя окружность радиуса R1,
определить графически
остальные размеры резца (R2,
R3
и
т.д.).
