Федеральное государственное Образовательное учреждение СПО «Нижегородский радиотехнический колледж»
КУРСОВОЙ ПРОЕКТ
Дисциплина «ТОиР»
Тема «Технологический процесс - ремонт и регулировка модуля кадровой развертки «МК-4-1»
Специальность 210308 Техническое обслуживание и ремонт радиоэлектронной техники
г.
1. Общая часть
.1 Введение
К современной бытовой аппаратуре предъявляются следующие требования
- получение высоких качественных показателей;
- элементная база должна быть современной,
- высокая надежность,
- простота конструкции,
- простота эксплуатации;
- малые габариты, вес, стоимость.
При разработке схематически конструкции должны учитываться требования взаимозаменяемости, что упрощает ремонт.
Конструкция должна содержать по возможности минимум регулировочных операций при обеспечении качественных показателей.
При выполнении РКИ работ желательно использовать современное оборудование, оснастку, измерительные приборы, что повышает производительность труда.
Для выполнения РКИ работ желательно чтобы конструкция была технологична, т.е. удобнее расположение подстрочных элементов и наличие контрольных точек, что упрощает работу регулировщика и обеспечивает меры безопасности.
При разработке техпроцесса РКИ работ в данном курсовом проекте по возможности учитывались эти требования.
В данном курсовом проекте приведена разработка тех. процесса РКИ работ для модуля МК-41.
1. Основные технические требования на изделие
- Питающие напряжения *12В и *28В.
- Сигналы, протекающие и вырабатывающиеся в модуле МК-41
Его можно просмотреть с контрольной точки X5N
Рис.1
Трехуровневый стробирующий импульс
Рис.2
Строчный импульс запуска
Его можно снять с контрольной точки X2N
Рис.4
Кадровый синхроимпульс пилы
Его можно снять с контрольной точки X7N
Рис.5
Кадровый сигнал пилы
Его можно снять с контрольной точки X8N
Рис.6
Кадровый отклоняющий сигнал
Его можно снять с контрольной точки X9N.
Снимается с вывода 5 м/с 02
Рис 8
Кадровый отклоняющий сигнал
Его можно снять с вывода 3 м/с D2
Рис 9
Импульс для уменьшения бремени обратного хода лучей
Его можно снять с вывода 6 м/с D2
Рис 10
Кадровый импульс гашения
иc.11
Импульс обратного хода строчной развертки
Снимается с вывода 12 микросхемы D1
2. Схемотехническая часть
.1 Описание электрической принципиальной схемы
ПТС через контакт 7 соединения Х1 (А31 интегрирующую цепь R12C9, вывод 5 м/с D1 подается на предварительный селектор синхроимпульсов 1 в ней.

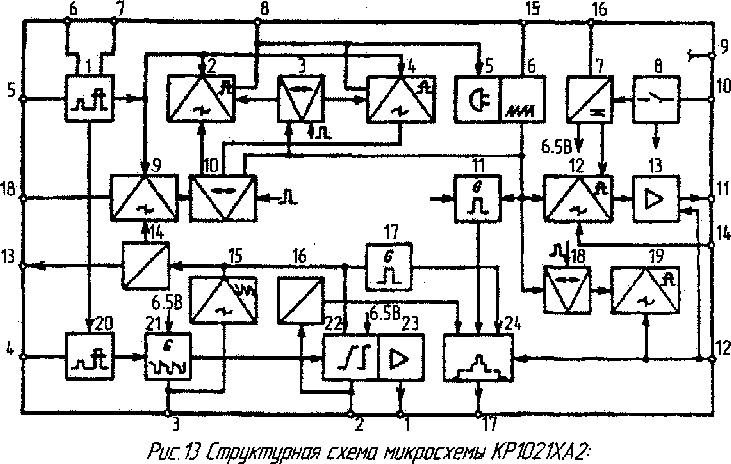

Структурная схема м/с 01
- селектор синхроимпульсов с инвертером помех. 2- фазовый детектор с большой постоянной времени,- 3- устройство управления по первой петле АПЧ и Ф4 - фазовый детектор с малой постоянной бремени, 5 - устройство управления фазой по первой петле АПЧ и Ф, 6 = задающий генератор строчной разметки; 7-схема запуска и стабилизатор; 8- устройство включения питания,- 9 - детектор совпадающий; 10- схема совпадений; 11- генератор стробирующих импульсов цветовой поднесущей, 12- модулятор длительности импульсов запуска; 13- выходной каскад импульсов запуска строчной развертки; % - устройство опознавания видеосигнала, 15- дешифратор частоты кадровых импульсов (детектор 50/60 Гц/ 16- устройство защиты кадровой развертки,- 17- генератор кадровых импульсов гашения,- 18- схема сравнения по второй петле АПЧ и Ф; 19 - фазовый детектор по которой петле АПЧ и Ф; 20- селектор кадровых синхроимпульсов; 21- задающий генератор кадровой развертки; 22- компаратор и блок предварительной коррекции кадровых сигналов, 23- предусилитель импульсов кадровой развертки; 21* - формирователь трехуровневых стробирующих импульсов SSC.
Элементы СЮ, R15, R16, С12, подключенные к выводам 6 и 7 м/с, образуют цепи коррекции в схеме предварительного селектора синхроимпульсов
С предварительного селектора синхроимпульсов полный синхросигнал поступает на селектор кадровых синхроимпульсов 20 и на входы фазовых детекторов с большой 2 и малой 4 постоянными времени.
Задающий генератор 6 вырабатывает колебания строчной частоты пилообразной формы К задающему генератору через вывод 15 м/с подключена формирующая цепь R21R22 С%, в которой переменный резистор R22 используется в качестве регулятора частоты строк. В м/с 01 имеются две петли автоматического регулирования параметров выходного строчного импульса: синхроселектор 1 - задающий генератор, задающий генератор - выходной каскад строчной развертки.
Первая петля АПЧ и Ф строчных импульсов запуска обеспечивает подстройку частоты и фазы пилобразных импульсов задающего генератора 6 под параметры синхроимпульсов.
Фаза задающего генератора корректируется сигналом ошибки, поступающем с выходов фазовых детекторов 2 и к которым через вывод 8 м/с 01 подключен внешний ФНЧ С4 R3C3C5.
В момент включения телевизора начинает работать фазовый детектор с малой постоянной времени 4, что обеспечивает получение сигнала ошибки при высокой крутизне регулирования в пределах широкой полосы захвата и сокращает время вхождения в режим синхронизации. В режиме установившейся синхронизации сигнал ошибки отрабатывается фазовым детектором с большой постоянной времени 2, что обеспечивает высокую помехоустойчивость приема телевизионного сигнала. Принудительное включение малой постоянной времени производится замыканием на корпус вывода 18 м/с через резистор R7. Такой режим используется при работе с видеомагнитофоном.
С задающего генератора строчной развертки управляющий сигнал поступает на выходной каскад строчного импульса запуска 13.
Вторая петля автоматической регулировки длительности строчного запускающего импульса компенсирует временную задержку выходного каскада строчной развертки. Для этого СИОХ с модуля строчной развертки через контакт 13 соединителя XKA3J и резистор R10 подается на вывод 12 м/с.
С предварительного селектора синхроимпульсов сигнал поступает на устройство опознавания видеосигнала 14, выход которого через вывод 13 м/с и контакт 11 соединителя Х1КАЗ соединен с модулем радиоканала и системой настройки.
При наличии видеосигнала напряжение на выводе 13 м/с равно 12 В, при его отсутствии или пропадании - падает до 0,1 В. Выходной сигнал устройства опознавания используется для блокировки канала звукового сопровождения при отсутствии видеосигнала и для работы сервисных устройств (например, система автопоиска программ}.
В м/с D1 формируются трехуровневые стробирующие импульсы SSC, необходимые для управления работой модуля цветности. Эти импульсы через вывод 17 м/с 01 резистор R6 и контакт 9 соединителя Х11АЗ) подаются на модуль цветности.
При неисправности в выходном каскаде кадровой развертки изменение уровня напряжения ООС на выводе 2 м/с 01 приводит к срабатыванию системы защиты 16 в м/с. При этом на выводе 17 появляется постоянное напряжение, равное уровню гашения по кадрам, которое защищает кинескоп, устраняя опасность прожога экрана при выходе из строя каскада кадровой развертки.
Кадровый синхроимпульс, выделенный в селекторе 20 м/с 01 подается на задающий генератор кадровой развертки 21. К задающему генератору через вывод 3 м/с подключена формирующая цепь C11R25 R28 с регулятором частоты кадров R28, которая для получения высокой линейности пилообразного напряжения через резистор R32 подключена к источнику напряжения 28 В. К выводу 3 м/с D1 через резистор R% подводится также напряжение стабилизации размера по вертикали, которое поступает от модуля строчной развертки через контакт 10 соединителя ХНАЗ) и обеспечивает коррекцию режима разрядного ключа задающего генератора кадровой развертки 21.
Сформированный в м/с D1 кадровый отклоняющий сигнал с усилителя 23 через вывод 1 м/с интегрирующего цепи R26 С17 и R29 С19 вывода 1 и 3 м/с D2 подается на выходе буферного каскада кадровой развертки 1. Между выводами 1 и 3 м/с D2 включен уравнивающий диод VD1.
Буферный каскад осуществляет токовое управление выходным каскадом 6 и генератором импульсов обратного хода 5 с ключом вольтодобавки. С выхода буферного каскада сигналы в противофазе поступают на оконечные транзисторы выходного каскада.
Рис. % Структурная схема микросхемы К1021ХА8-
- буферный каскад,- 2- устройство термозащиты; 3- стабилизатор напряжения (источник тока; 4 - устройство защиты выходного каскада; 5- генератор импульса обратного хода; б - выходной каскад.
В первую половину прямого хода от верха растра до его середины кадровый отклоняющий ток протекает па цепи источник напряжения 28 В, диод VD2, вывод 6 м/с D2, верхнее плечо выходного каскада б, вывод 5 м/с D2. контакт 5 соединителя Х1(А31 кадровые отклоняющие катушки ОС, контакт 3 соединителя ХКА31 конденсатор С15, резистор R19, корпус Заряжается конденсатор С15.
Ток второй половины прямого хода (от середины низа растра/ обусловлен разрядом конденсатора С15 по цепи плюсовая обкладка конденсатора, контакт 3 соединителя Х1 (А31 кадровые отклоняющие катушки ОС, контакт 5 соединителя ХКАЗ), вывод 5 м/с D2, нижнее плечо выходного каскада 6, вывод 4 м/с D2, корпус, резистор R19, минусовая обкладка конденсатора С15.
Генератор импульсов обратного хода 5 м/с D2 формирует импульсы, быстро перемещающие лучи кинескопа от нижнего к верхнему краю растра, т.е. формирует обратный ход лучей. Для обеспечения требуемой скорости нарастания тока отклонения во время обратного хода (и, соответственно, сокращения длительности обратного хода/ выходной каскад во время обратного хода питается повышенным напряжением, которое создает ключ вольтодобавки в генераторе обратного хода имеющий внешние VD2, С23, R34, R33, подключенные к выводам 6, 8 и 9 м/с D2.
Во время прямого хода кадровой развертки конденсатор С23 заряжается до напряжения, близкого к напряжению источника питания, по цепи• источник напряжения 28 В, резистор R32, диод VDZ конденсатор С23, нагрузочные резисторы ключа вольтодобавки R34, R33, корпус. Во время обратного хода кадровой развертки ключ вольтодобавки включает конденсатор С23 последовательно с источником питания напряжением 28 В, поэтому на положительной обкладке конденсатора присутствует напряжение, равное почти удвоенному напряжению источника питания, необходимое для уменьшения времени обратного хода лучей.
С части нагрузки ключа вольтодобавки (резистор R33) снимается кадровый гасящий импульс, который через конденсатор С22 и контакт 8 соединителя Х1(АЗ) подается на модуль цветности
Выходной каскад кадровой развертки м/с 02 охвачен ООС по высоким частотам через конденсатор С20. Параллельно кадровым отключающим катушкам ОС, подключенным к контактам 3 и 5 соединителя ХКА31 включена демпферная цепь R27 С18.
К кадровым отклоняющим катушкам ОС через контакт 3 соединителя Х1 А31 подключен также резистор R30 цепи центровки изображения по вертикали. Центровка осуществляется подачей постоянной составляющей тока в кадровые отклоняющие катушки, величина и знак которого определяются номиналами резисторов R30 и R31 и положением перемычки ХЗ в розетке Х2.
Параллельно конденсатору С15 через резистор R24 подключены корректирующие С16 R23 и R20 С13 R17 R18, в которых переменные резисторы R23 и R18 служат регуляторами линейности и размера изображения по вертикали соответственно.
Как уже говорилось выше, для защиты экрана кинескопа от прожога при неисправности в цепях кадровой развертки используется сигнал ООС по току и напряжению, который воздействует на выводы 2 м/с 01, что приводит к срабатыванию устройства защиты 16 в ней. При этом на выводе 17 м/с появляется постоянное напряжение, равное уровню гашения по кадрам и приводящее к закрыванию кинескопа.
.2 Выбор элементной базы
В схеме МК-41 используется следующая элементная база микросхемы, диоды, постоянные и переменные резистора, а также электрические и не электрические конденсаторы.
Типы микросхем и диодов указаны в исходных данных на курсовой проект. По этой причине выбор этих элементов не провожу, однако ниже укажу аналоги взаимозаменяемых м/с, а для диодов КД521А и КД208А, используемых в этой схеме, аналогов не нашлось, поэтому желательно использовать эти диоды.
Таблица 1
Типы м/с используемые в МК-41 |
Аналоги |
КР1021ХА2 |
TDA2578 |
КР1021ХА8 |
TDA8442 |
Произведем выбор постоянных резисторов на 0,125Вт. В таблице 1 указаны основные параметры некоторых постоянных резисторов на 0,125Вт.
Основные параметры некоторых постоянных резисторов на 0,125Вт
Таблица 2
Тип |
Диапазоны сопротивлений ОМ |
Ррас Вт |
Класс точности |
Vpad В |
TKR КЗ11/(Р |
Габариты, мм |
||
|
|
|
% |
|
|
0 |
L |
1 |
С2-23 |
1-3.011СР |
0,125 |
±10 |
200 |
±1200 ±50 |
2 |
6 |
20 |
С2-33 |
1-3.01 Р |
0,125 |
,10 |
200 |
81 |
2,2 |
6 |
20 |
МТ |
12-1.1 103 |
0,125 |
±10 |
200 |
*1200 ±.50 |
2 |
6 |
20 |
Из предложенных постоянных резисторов на 0,125 Вт, я выбираю С2-23, т.к. по сравнению с С2-33 у него лучше ТКС и меньше по габаритам, а МТ уже устарел
Проведем выбор постоянных резисторов на 0,5 Вт. В таблице 2 указаны основные параметры некоторых постоянных резисторов на 0,5 Вт.
Основные параметры некоторых постоянных резисторов на 0.5 Вт
Таблица 3
Тип |
Диапазоны сопротивлений ОМ |
Ррас Вт |
Класс точности о/ /о |
Ураб В |
TKR 10' 1/(° |
Габариты, мм |
||
|
|
|
|
|
|
D |
L |
г |
С2-23 |
15,11 Р |
0,5 |
±ю |
350 |
±1200 ±500 |
4.2 |
10,8 |
25 |
С2-33 |
0.t 5,11 П |
0.5 |
,10 |
350 |
±1500 1100 |
4,2 |
10,2 |
25 |
С2-29 |
1:5,11 П |
0.5 |
±ю |
500 |
±300 ±5 |
4,5 |
14 |
25 |
Из предложенных постоянных резисторов на 0,5 Вт, я выдираю С2-23, т.к. у него ТКС лучше, чем у С2-33, а С2-29, он меньше по габаритам.
Проведем выбор постоянных резисторов на 1 Вт. В таблице 3 указаны основные параметры некоторых постоянных резисторов на 1 Вт.
Основные параметры некоторых постоянных резисторов на 1 Вт
Таблица 4
Тип |
Диапазоны сопротивлений ОМ |
Ррас Вт |
Класс точности |
Ураб В |
TKR Ш* 1/F |
Габариты, мм |
||
|
|
|
о/ /о |
|
|
0 |
L |
1 |
С2-23 |
110 Р |
1 |
±10 |
500 |
±1200 ±50 |
6,6 |
13 |
25 |
С2-29 |
0,1 8,56 1СР |
1 |
±10 |
100 |
±300 ±5 |
9,8 |
20 |
25 |
МТ |
8,2: ю р |
1 |
±10 |
500 |
±300 ±50 |
6,6 |
18 |
25 |
Из предложенных постоянных резисторов на 1 Вт, я выбираю С2-23, т.к. он вполне подходит по параметрам, а по габаритам меньше всех.
Проведем выбор переменных резисторов в таблице 4 указаны основные параметры некоторых переменных резисторов.
Основные параметры некоторых переменных резисторов
Таблица 5
Тип |
Диапазон номинального значения ОМ |
Ррас Вт |
Класс точности о/ /о |
Ураб В |
TKR Ш" 1/(° |
Габариты, мм |
|||||||
|
|
|
|
|
|
Н |
L |
h |
1 |
||||
СПЗ-ЗвА |
47Ю Р |
0,125 |
±20 |
150 |
±1000 |
9,5 |
12 |
4 |
2.5 |
||||
СПЗ-ЗбА |
150 4,7 10* |
0,125 |
±20 |
150 |
±1000 |
15,5 |
14 |
5 |
7.5 |
||||
СПЗ-ЗвГ |
68 4,7 1в> |
0,125 |
±20 |
150 |
±1000 |
15,6 |
16 |
5 |
7,5 |
||||
Из предложенных переменных резисторов, я выбираю СПЗ-ЗвА, т.к. он подходит по диапазону сопротивлений, а также он меньше по габаритам
Проведем выбор не электролитических конденсаторов. В таблице 5 указаны основные параметры некоторых не электролитических конденсаторов.
Основные параметры некоторых не электрических конденсаторов
Таблица 6
Тип |
Предельный наминал мкФ |
Vpa6 В |
Класс точности о/ /о |
tg б |
Габариты, мм |
|||
|
|
|
|
|
длина |
толщина |
высота |
расстояние между выводами |
К10-17-1 |
0,22 |
50 |
±10 |
0,0012 |
12 |
8.6 |
5,5 |
7,5 |
К73-17 |
4,7 |
6,3 |
±10 |
0,0015 |
24 |
12 |
25 |
20 |
К10-17 |
1.5 |
25 |
±10 |
0,0012 |
12 |
8,6 |
5.5 |
7,5 |
Из предложенных конденсаторов, я выбираю К10-17-1, т.к. он подходит по диапазону емкостей и рабочему напряжению.
Проведем выбор электролитических конденсаторов. В таблице в указаны основные параметры некоторых электролитических конденсаторов.
Основные параметры некоторых электролитических конденсаторов
Таблица 7
Тип |
Предельный номинал Ф мм |
Орав В |
Класс точности о/ /о |
td б |
Габариты, мм |
||
|
|
|
|
|
диаметр |
высота |
расстояние между выводами |
К50-35 |
4700 |
63 |
+50...-30 |
0,2 |
18 |
45 |
7,2 |
К50-32 |
2200 |
450 |
-20...+50 |
15-20 |
65 |
106 |
25 |
К50-18 |
220000 |
250 |
-20.+50 |
15-120 |
65 |
142 |
25 |
Из предложенных электролитических конденсаторов, я выбираю К50-35, т.к. наиболее подходит по параметрам, а также его габариты намного меньше остальных.
