Розрахунок глинорозтирача.
Проекція лопаті на вісь х ( =30-40о), на вісь у Н =L sin .
Відношення проекцій:
К =
;
hо=3 мм – відстань між решіткою і кінцем лопаті.
Координати кінця лопаті:
h1=
;
Хh1=
.
Продуктивність:
П =
,
м3/год
–
висота
лопаті;
–
кількість лопатей;
–
частота обертання, об/хв;
r1 =R–h1
Нбар=(0,8…1,0)Dбар
Максимальний тиск на кінці лопаті:
Р =
;
=0,01
– коефіцієнт в’язкості глини.
=
.
Зусилля, яке витрачається на здійснення стискання глини:
Q
=
Потужність, яка витрачається на здійснення тиску:
N1
=
.
Сила тертя глини по лопаті:
Fтр=
Потужність на подолання сил тертя:
N2=
.
Потужність, яка витрачається на перемішування глини:
N3=
1 – висота кронштейна; =0,01– коефіцієнт опору руху в глиномасі.
Потужність електродвигуна:
N
=
,
0,8.
Продуктивність і потужність глинорозтирача залежить від пластичних властивостей глини, діаметра робочої частини барабана, площі живого перетину отворів решіток, частоти обертання лопатей, їх кількості і кута захоплення.
Продуктивність:
П =
,
т/год
К –
коефіцієнт, що залежить від пластичних
властивостей сировини;
=0,01
– число в’язкості глини, кг/м2;
–
частота обертання вала, с-1;
–
діаметр отворів решітки (16 мм);
– площа живого перетину отворів решітки;
–
число
лопатей;
,
–
кількість
отворів решітки.
Потужність:
N
=
.
Параметри |
k |
q |
c |
В’язкі |
9500 |
0,12 |
0,98 |
Середньо-пластичні |
6900 |
0,22 |
0,88 |
Малопластичні |
5700 |
0,32 |
0,78 |
Глинозмішувачі.
Змішування компонентів при технології пластичного формування виконується в одновальних змішувачах безперервної дії.
Будова глинозмішувача.
Лопаті встановлюють під кутом 10-25о. Корита заповнюються на 2/3 об’єму, зволоження може виконуватись водою або паром. Для кращого змішування:
Встановлюють лопаті з різними кутами, іноді в зворотному напрямку.
Обертають вали з різними швидкостями.
Вали транспортують масу в різних напрямках, але той, що рухає в сторону розвантаження, рухається швидше.

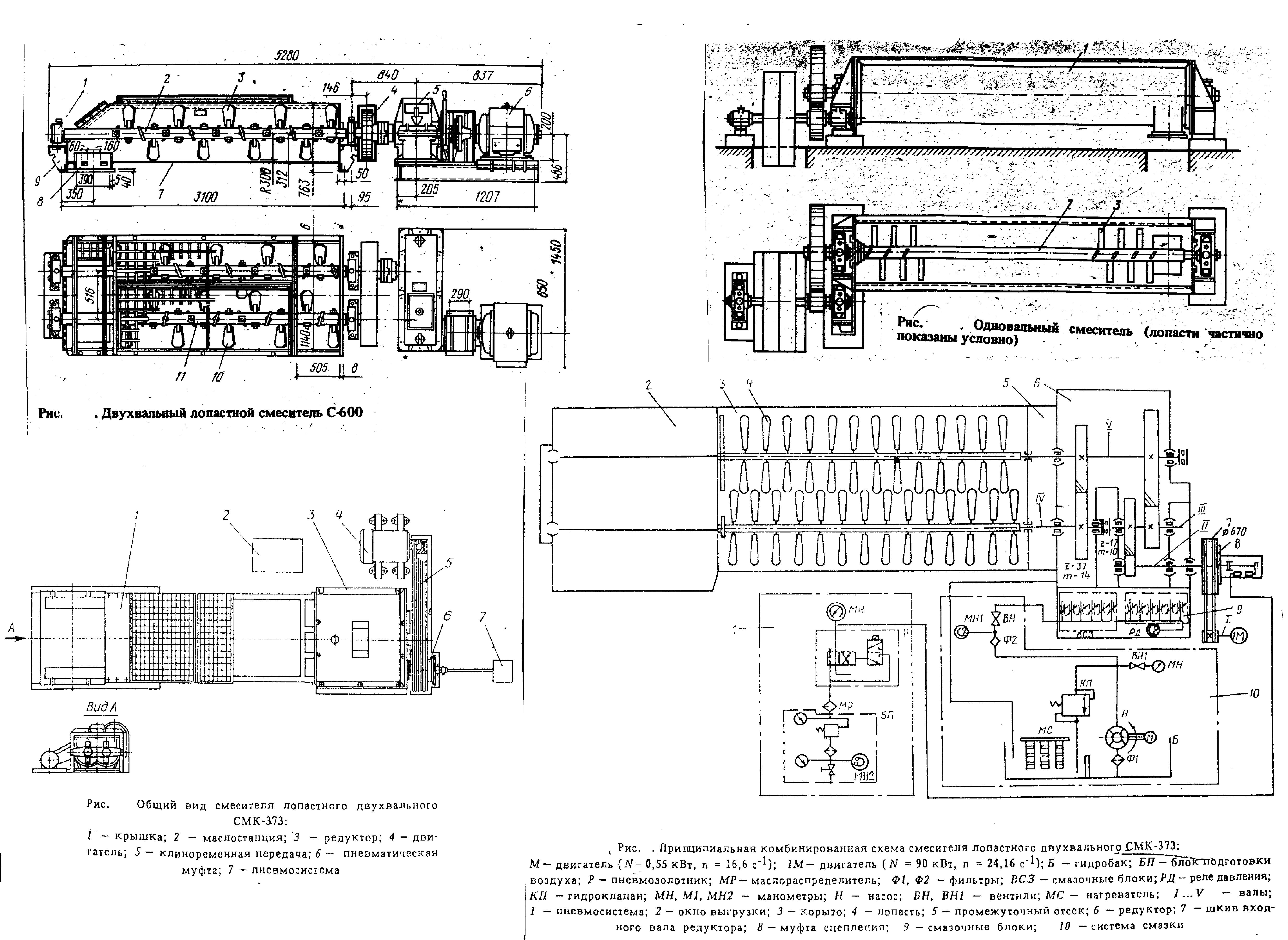

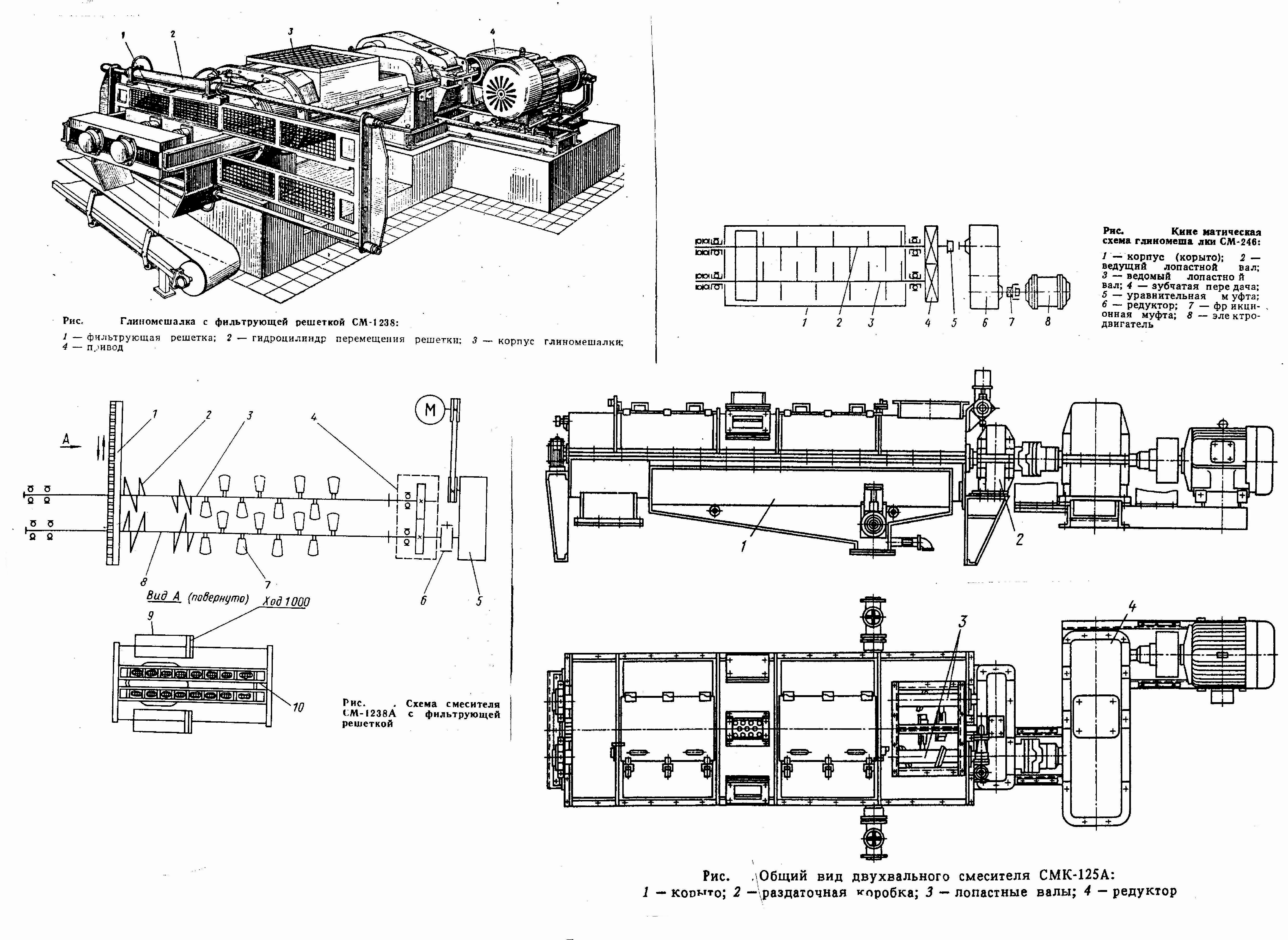

Рис.1-8.
Технічні характеристики.
Параметри |
СМ-477-А |
СМ-246 |
СМК-125 |
СМК-126 |
СМК-1238 |
П, м3/год |
18 |
35 |
18 |
35 |
25 |
Lкор, мм |
3000 |
3500 |
3000 |
3550 |
2600 |
Діаметр лопаті, м |
0,6 |
0,7 |
0,6 |
0,75 |
0,52 |
n, об/хв. |
31 |
32 |
42 |
31 |
24 |
N, кВт |
22 |
40 |
22 |
40 |
58 |
Zлоп |
|
|
18 |
20 |
|
Розрахунок глинозмішувача.
Продуктивність:
П =
,
м3/год
D – діаметр по лопатях; d = (0,1…0,11)D – ширина лопаті;
;
=0,5…0,6
– коефіцієнт заповнення корпуса
змішувача;
=0,5…0,7
– коефіцієнт, який враховує нерівномірність
подачі матеріалу та його розпушеність;
=0,65…0,8
- коефіцієнт, який враховує часткове
повернення суміші при перемішуванні;
–
кількість валів; Zі
– кількість лопатей.
Швидкість обертання валів:
=
.
Менше значення для сухих і напівсухих матеріалів (W=17…20%), більше – для пластичних.
Потужність приводу витрачається на подолання опору деформації і різання глини лопатями:
=
,
та на пресування маси вздовж змішувача:
,
Кр
=
Па
– коефіцієнт опору різання глини; Кр
=
Па – для бетону;
=(2,7…3)D
– довжина корита;
=4…5,6
– коефіцієнт руху опору для глини.
.
