Гвинтовий живильник.

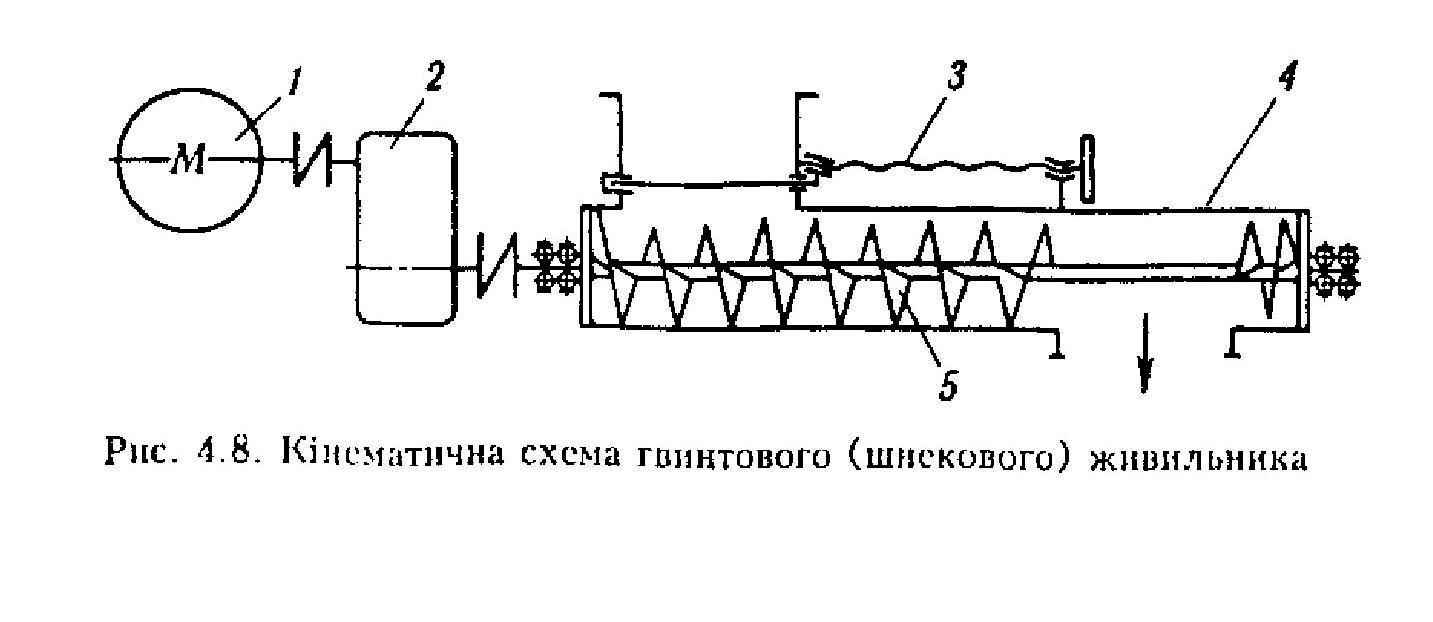

Рис.4.8.

1 - Двигун. 2 - Редуктор.3 - Пристрій управління шибером. 4 - Корпус. 5 - Гвинт.

Продуктивність:

П = ,

D –діаметр гвинта; S – крок гвинта; – коефіцієнт заповнення.

Кускові матеріали – =0,25…0,3.

Пороховидні – =0,85…0,9.

Потужність:

– для горизонтальних Р = ;

– для похилих

Р= (sin K ),

К=1,5…4 – коефіцієнт опору. – кут нахилу.

Барабанний живильник.

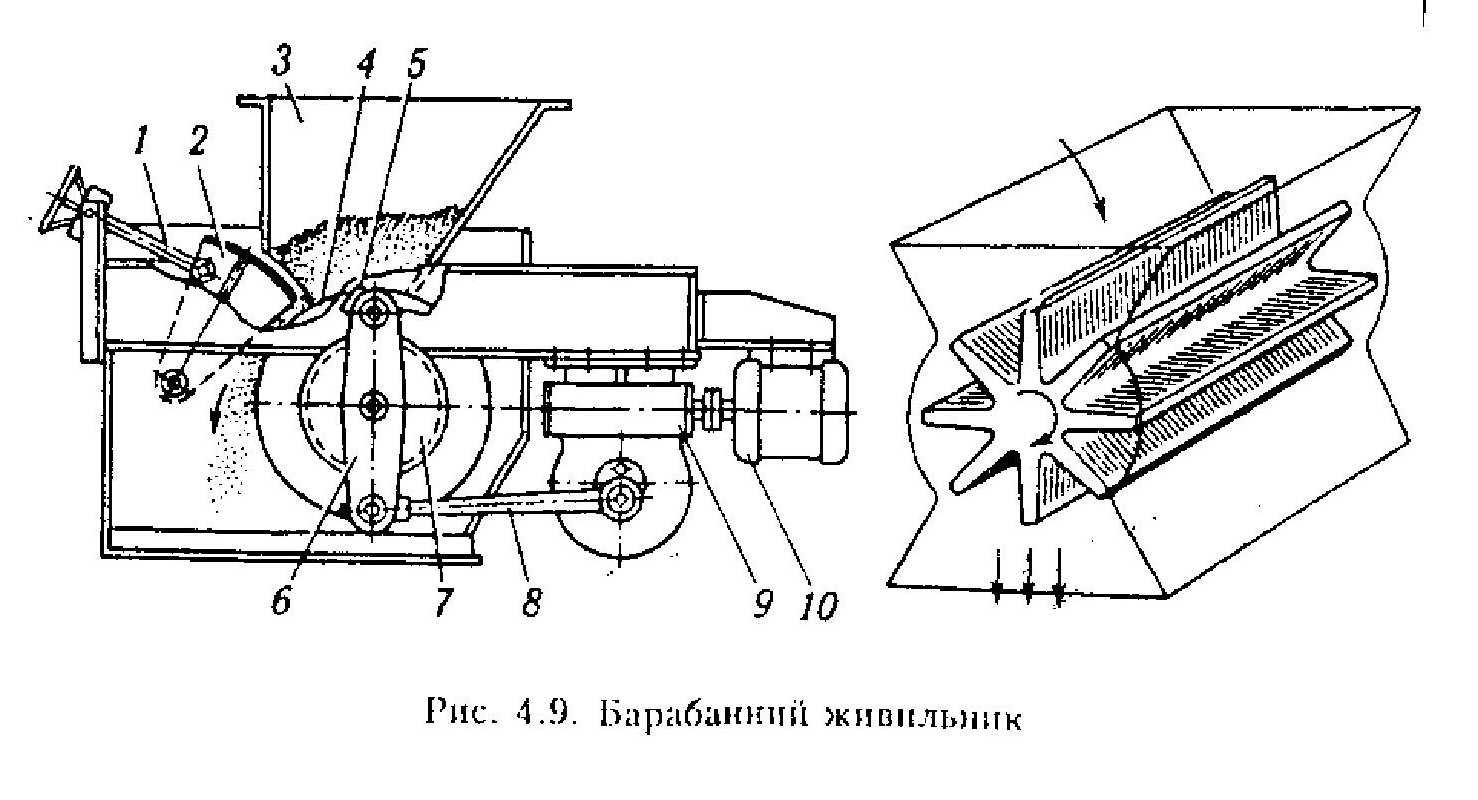

Рис.4.9.

1 - Гвинт. 2 - Заслінка. 3 - Горловина. 4 - Барабан. 5 - Собачка. 6 - Двоплечий важіль. 7 - Храпове колесо. 8 - Кривошипно-шатунний механізм. 9 - Черв’ячний редуктор. 10 - Двигун.

Продуктивність:

П = ,

V_о – об’єм однієї чарунки; – кількість чарунок на барабані; – частота обертання; = 0,7…0,8 – коефіцієнт заповнення.

Момент опору обертанню барабана складається з втрат на тертя в цапфах і опору від тиску матеріалу на живильник.

М = ,

G_о – вага барабана, (Н); Т – сила від тиску матеріалу; К – коефіцієнт тертя кочення; D_б – діаметр барабана; – коефіцієнт внутрішнього тертя; – насипна щільність.

Потужність:

Р = .

Вібраційний живильник.

Продуктивність:

П = ,

h – висота шару матеріалу; n – кількість коливань лотка за хвилину; S – хід лотка; = 0,6…0,7 – коефіцієнт заповнення; - щільність.

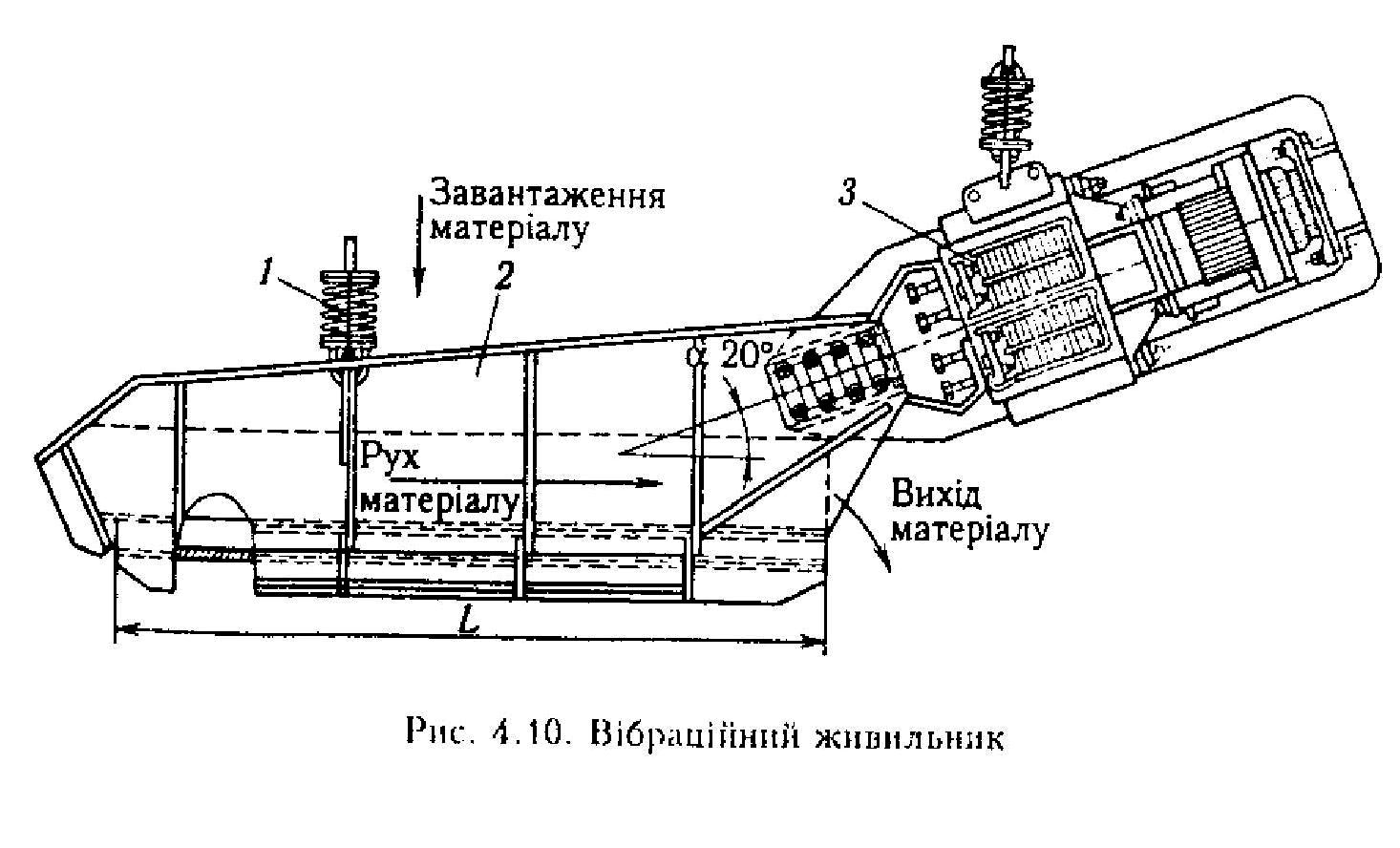

Рис.4.10.

1 - Підвіски-амортизатори. 2 - Лоток. 3 - Електромагнітний вібратор.

Машини для грубого подрібнення глини. Глинорозпушувачі.

Призначені для подрібнення крупних і мерзлих кусків глини і застосовуються в технологічних лініях підприємств керамічних виробів.

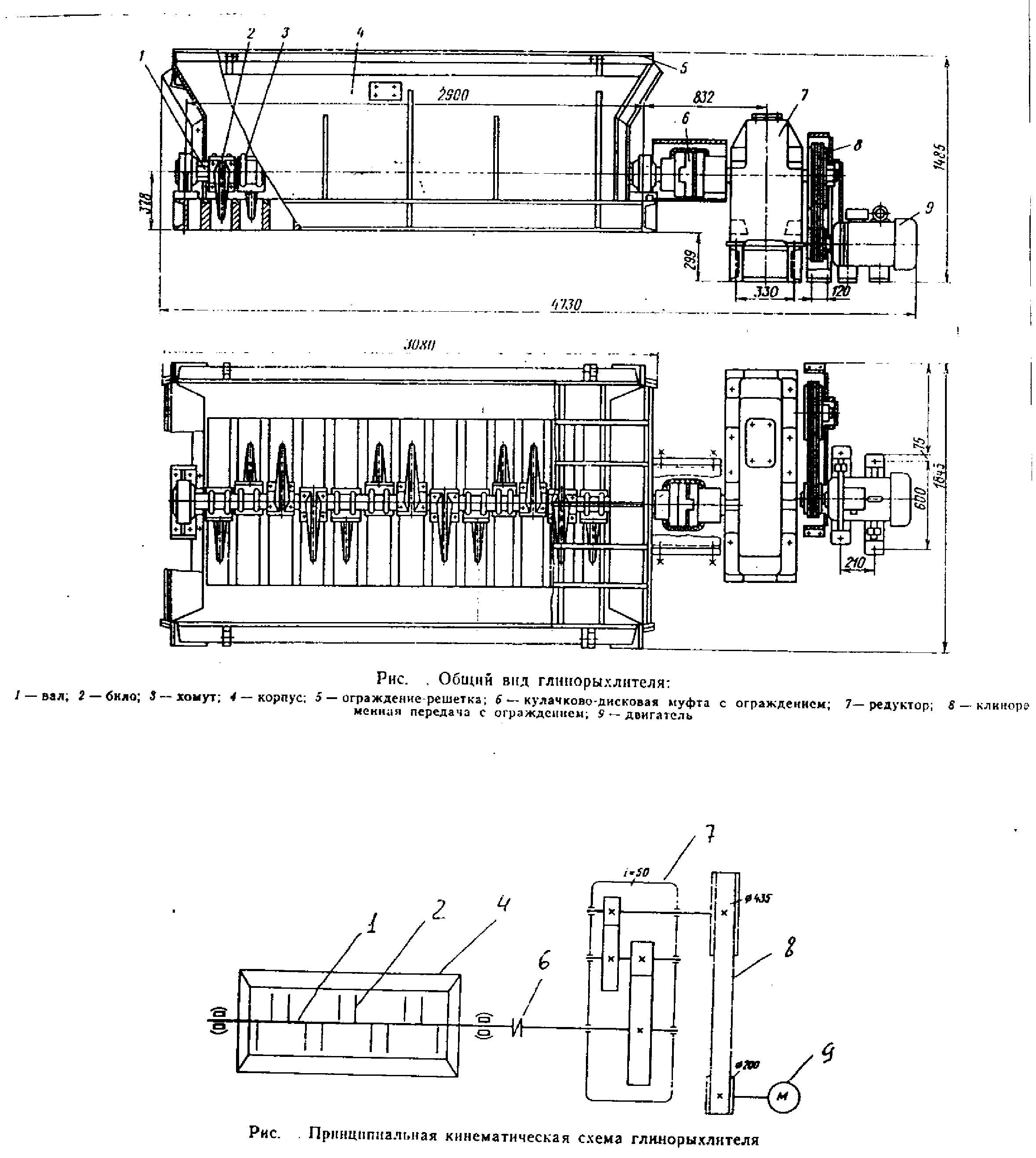

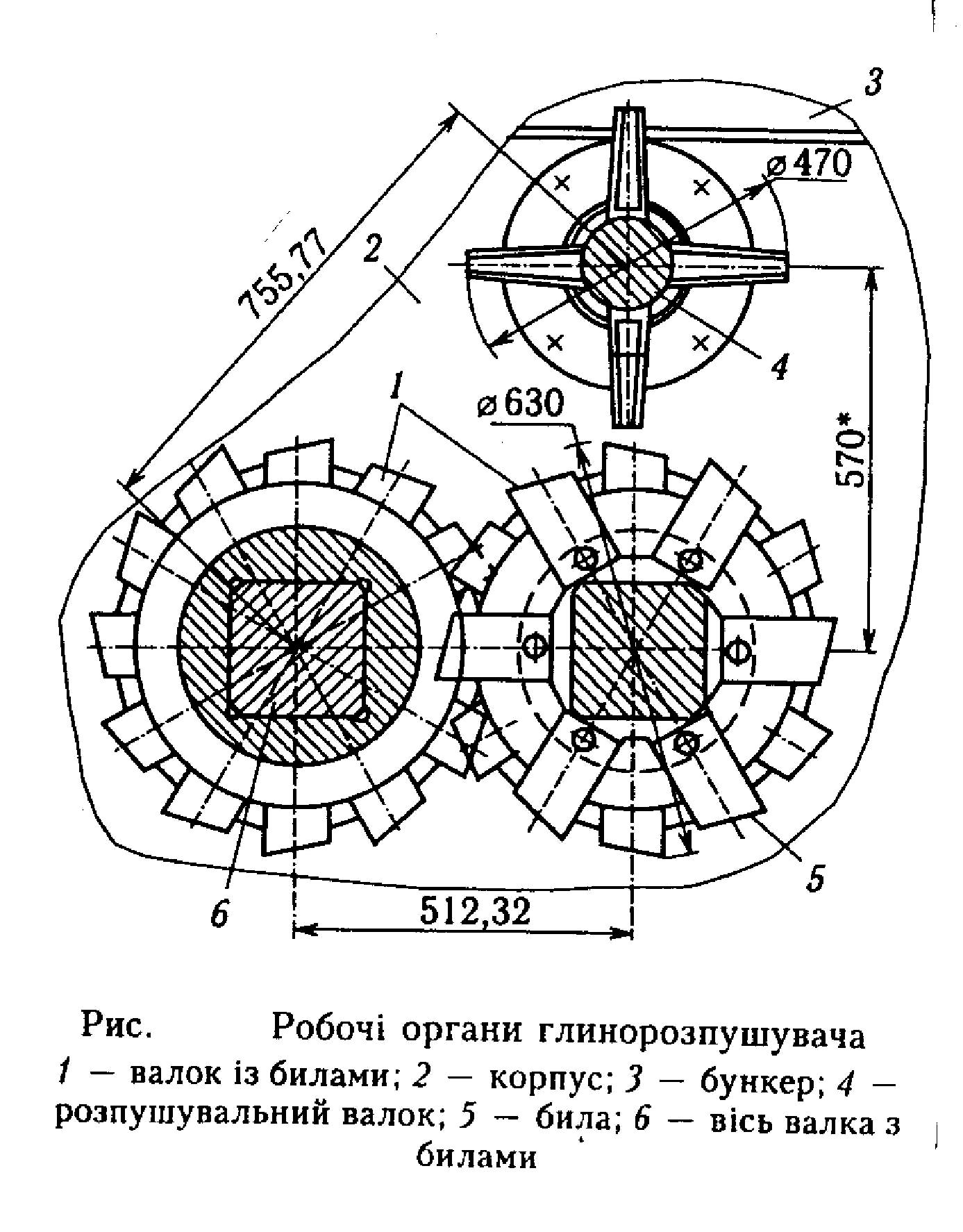

Рис.1-5. і Рис.4.10.

Параметри	СМ – 1031А	СМК – 496	СМК – 497
Продуктивність, м3/год	25	50	120
Об’єм бункера, м3	4,25	3,2	4,2
Частота обертання вала, об/хв	9	20	20
Діаметр лопатей, м	1,1	1,0	0,8
Потужність, кВт	10	30	60

Глинорізки.

Застосовуються для подрібнення відносно чистих глин.

Рис.6. Глинорезка (стругач) с горизонтально расположенным режущим диском

1 - Лоток. 2 - Розвантажувальна таріль. 3 - Конус. 4 - Воронка.5 - Ребра. 6 - Підп’ятник. 7 - Вал. 8 - Ножі. 9 - Таріль. 10,11.Шестерні.

Ножі (в=50 мм) встановлені під кутом 30^о, розмір куска глини, що завантажується, 300 300 мм, продуктивність – 12-20 м³/год., потужність – 15 і 40 кВт.

Продуктивність:

П = Q = ,

D_ср – середній діаметр кола, що описує ніж, м; = 0,05…0,07 м – ширина ножа; = 36…16 – кількість ножів; =0,002…0,006 м – товщина стружки; =0,2…0,6 с^-1 – частота обертання тарілі; =0,6…0,8 – коефіцієнт, що враховує розміри кусків глини, її міцність, провертання разом з таріллю; = 1500…1600 кг/м³.

Потужність:

N_дв = , кВт

V_ср – колова швидкість ножа по середньому радіусу, м/с; Р – загальний опір.

Р =Р₁+Р₂, (Н)

Опір на різання:

Р₁ = ,

= , (Н/м²) – питома сила різання для мерзлої глини.

Опір тертю глини об диск:

Р₂ = , (Н)

G =

G – вага глини в барабані; - коефіцієнт тертя; =1,2…1,3 – коефіцієнт розпушення; g =9,81.

V = ;

– висота барабана.
