Живильники.

Для виробництва керамічних виробів застосовують маси, які складаються від 2 до 6 компонентів. Кількість компонентів строго задана. Живильники дозволяють стабілізувати, механізувати і автоматизувати роботу лінії. При невисоких вимогах до точності дозування вони використовуються як дозатори. За характером руху робочих органів розрізняють живильники:

• З безперервним рухом робочого органу по замкнутому контуру (пластинчасті, стрічкові, ланцюгові).

• З коливальним рухом (лоткові, вібраційні, секторні).

• З обертальним рухом (гвинтові, дискові, барабанні).

Вибір живильника визначається розміром матеріалу, його щільністю, продуктивністю і надійністю.

Пластинчасті живильники.

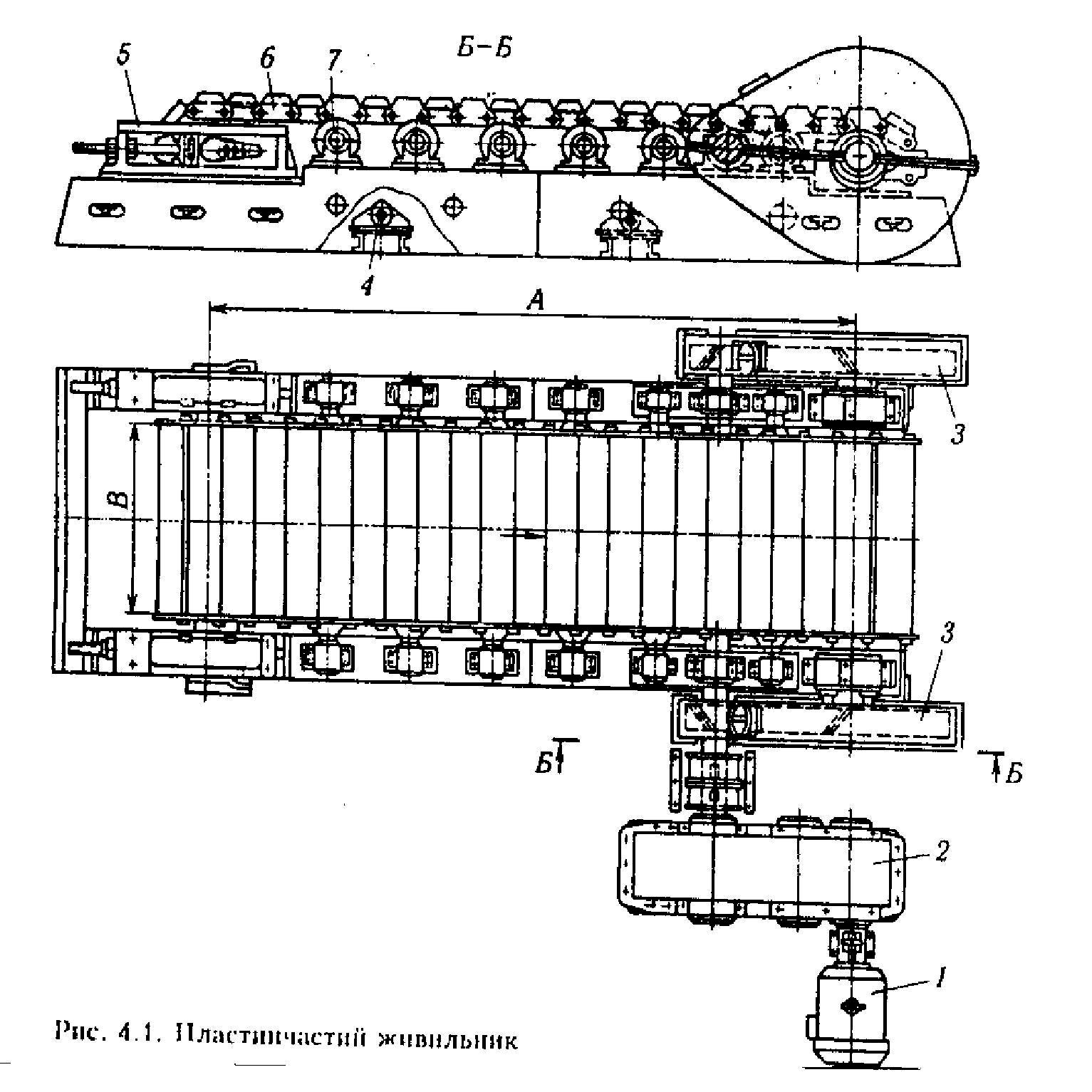

Рис.4.1.

1 - Двигун. 2 - Редуктор двоступінчастий. 3- Косозубі передачі. 4,7. Ролики. 5. Натяжний пристрій (гвинтовий). 6. Стрічка.

Застосовують для рівномірної подачі кускового матеріалу у дробарки і транспортування виробів після випалювання. Вони бувають 3 типів:

1. Важкі кг/м³; а 0,6в

2. Середні кг/м³; а 0,5в

3. Легкі ; а 0,4в

Позначення: Живильник 2-12-120

2 – тип;

12 – ширина стрічки;

120 – між осьова відстань (між зірочками).

Продуктивність:

П = , м³/год

В – ширина стрічки, м.

h = (0, 35…0,456) – висота борта.

V= 0,025…0, 4 – швидкість, м/с.

= 0,7…0,8 – коефіцієнт заповнення.

Потужність:

Р = , кВт.

W – тягове зусилля ланцюга, Н. - к.к.д. привода.

W = K_вт (G_м+2G_с) l (cos sin ) K_о , (H)

К_вт = 1,15 – враховує втрати на перегин ланцюга. G_м і G_c – вага матеріалу на 1 м стрічки і 1 м стрічки відповідно. l – довжина по центрам зірочок. - кут нахилу.

К_о – коефіцієнт опору руху.

Ящиковий живильник.

Призначений для приймання матеріалу з автотранспорту і подачі його в переробні машини.

Рис.4.2.

1 - Корпус. 2 - Пластинчастий конвеєр. 3- Редуктор. 4 - Натяжний вал. 5 - Ведучий вал. 6 - Бильний вал. 7 - Проміжний вал. 8 - Вал шибера. 9 - Допоміжна ланцюгова передача.

Ящиковий живильник см-1090.

Обладнаний прогумованою стрічкою.

Барабани футеровані гумою.

Продуктивність:

П =

Тягове зусилля розраховується за попередніми формулами з урахуванням опору тертя об стінки шиберів. Коефіцієнт К_п=1,4…1,5.

Зусилля в тяговому органі і потужність стрічкових живильників значно більші ніж стрічкових конвеєрів. Обумовлені тертям об борти більшої кількості роликів і тиску матеріалу в бункері.

W = К_вт [К_о (G_м+G_с)] ,

К

_вт = 1,5.

К_о =0,2.

– коефіцієнт внутрішнього тертя матеріалу. S – площа вихідного отвору бункера.

h – висота матеріалу в бункері. – щільність. g – прискорення.

Рис.4.3.

1 - Двигун. 2 - Редуктор. 3 - Бильний вал. 4 - Зубчаста передача. 5 - Проміжний вал. 6,10.Ролики. 7. Приводний вал. 8,11.Обвідні барабани. 9. Стрічка. 12.Натяжний барабан.

Стрічковий живильник.

Транспортує будь-який матеріал.

1 - Двигун. 2 - Редуктор. 3 - Приводний барабан. 4 - Ролики. 5 - Рама. 6 - Натяжний барабан. 7 - Стрічка. 8 - Скребок

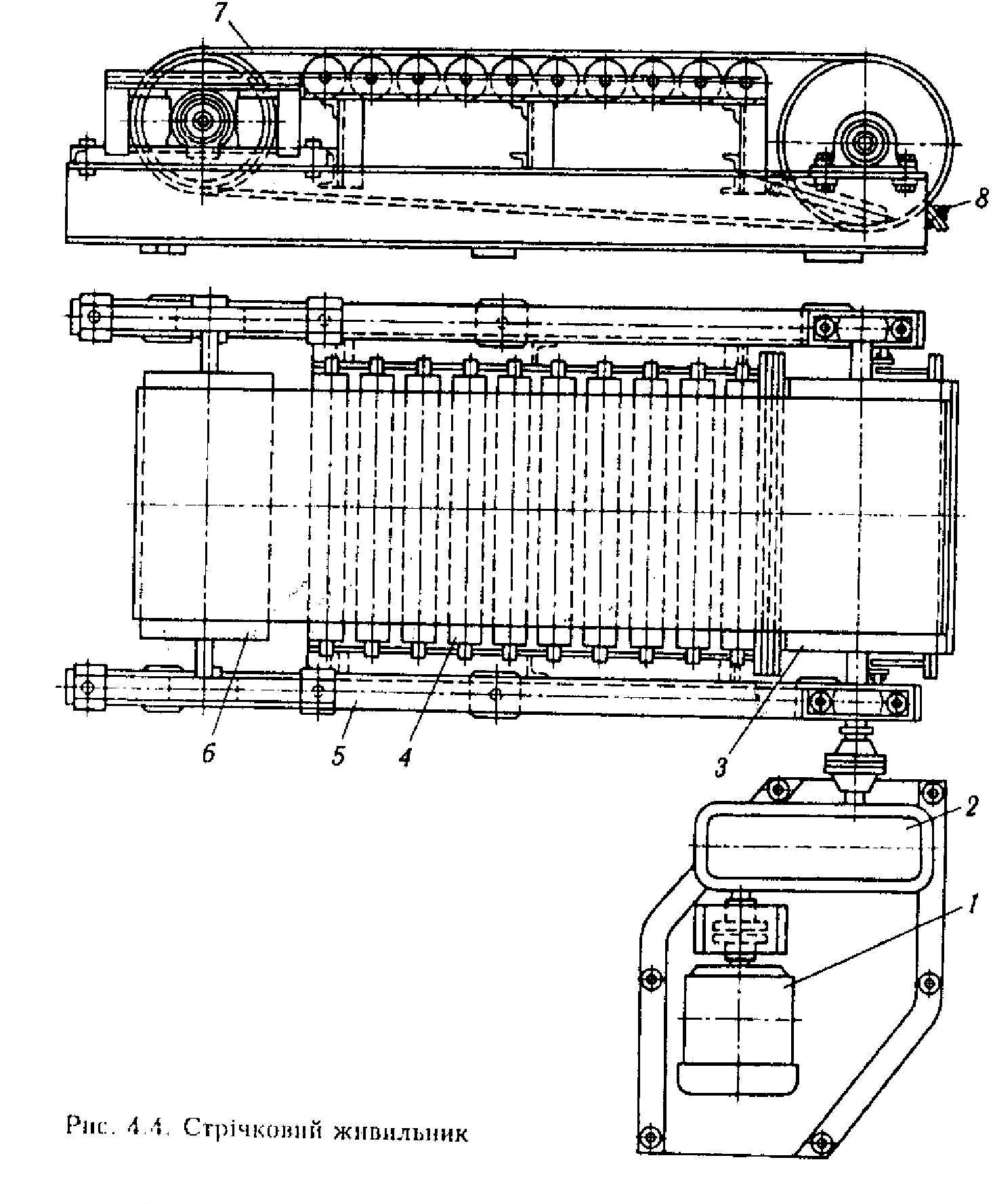

Рис.4.4.
