Исследование схем выпрямления

Цель работы. Исследование однофазных схем однополупе­риодного и двухполупериодного выпрямления со сглаживающими фильтрами и активной нагрузкой.

Программа работы

1. Исследовать схему однополупериодного выпрямления (рис. 2).

1.1. Настроить схему выпрямления с активным сопротивле- нием на выходе и зарисовать с экрана осциллографа форму входного и выходного напряжений.

1.2. Замерить среднее значение напряжения на нагрузке и определить коэффициент пульсаций.

1.3. Включить емкостной фильтр на выходе схемы выпрям- ления и определить коэффициент сглаживания.

1.4. Изменить параметры емкостного фильтра, определить коэффициент сглаживания и сравнить его численное значение с данными, полученными в предыдущем пунк- те.

2. Исследовать двухполупериодную схему выпрямления со средней точкой (рис. 3).

2.1. Настроить схему выпрямления с активным сопротивле- нием на выходе и зарисовать с экрана осциллографа форму входного и выходного напряжений.

2.2. Замерить среднее значение напряжения на нагрузке, определить коэффициент пульсаций и сравнить его ве- личину с данными, полученными в п. 1.2.

2.3. Снять и построить нагрузочную характеристику схемы выпрямления со средней точкой.

3. Исследовать мостовую схему выпрямления (рис. 4).

3.1. Настроить схему выпрямления с активным сопротивле- нием на выходе и зарисовать с экрана осциллографа форму входного и выходного напряжений.

6

3.2. Замерить среднее значение напряжения на нагрузке, определить коэффициент пульсаций и сравнить его ве- личину с данными, полученными в пп. 1.2., 2.2.

3.3. Снять и построить нагрузочную характеристику мосто- вой схемы выпрямления.

4. Сформулировать выводы по результатам проделанной работы.

Рис. 2. Однополупериодная схема выпрямления

Рис. 3. Двухполупериодная схема выпрямления

с выводом нулевой точки трансформатора

Рис. 4. Мостовая схема выпрямления

2

23

. В автоколебательном режиме определить параметры импульсной последовательности на выходе схемы блокинг-генератора при различных значениях сопротивления резистора R1 и ёмкости конденсатора С2.

3. Исследовать блокинг-генератор в ждущем режиме.

4. Исследовать работу блокинг-генератора в режиме синхронизации.

Указания к выполнению работы

1. Для проведения лабораторной работы необходимо хорошо представлять процессы, протекающие в схеме блокинг-генератора.

 Рассмотрим работу блокинг-генератора с момента, когда напряжение на конденсаторе С2 достигает своей максимальной величины +U_m (рис. 14). Это напряжение приложено к базе и поэтому транзистор VT1 запирается и переключает С2 на перезаряд по цепи R1, L2 до напряжения –Е_б. По мере разряда конденсатора напряжение на базе медленно снижается по экспоненте с постоянной времени τ = R1C2 до тех пор, пока не достигнет напряжения отпирания транзистора VT1.

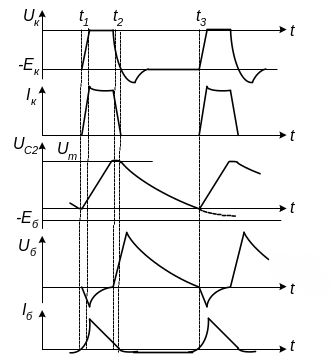

Рис. 14. Временные диаграммы блокинг-генератора

22

4. При выполнении п. 2 программы частоту колебаний кон- тура L1C2 рассчитывать для значений ёмкости С2 по фор- муле

.

 Частоту колебаний в схеме автогенератора измерить с по- мощью электронно-лучевого осциллографа.
