Выпрямителя

Из приведенного рисунка видно, что кривая выпрямленного напряжения кроме постоянной составляющей содержит переменную составляющую: ud = Ud + ~ ud, т.е. переменная составляющая представляет разность напряжений ~ ud = ud(ωt) - Ud.

Как правило, наличие переменной составляющей ~ ud ухудшает работу потребителей, получающих питание от выпрямителя. Поэтому осуществляют фильтрацию выпрямленного напряжения, с помощью подключения к выходу выпрямителя специального устройства – сглаживающего фильтра.

Сглаживающие фильтры выполняют на основе реактивных элементов: дросселей (L) и конденсаторов (С). Дроссель оказывает большое сопротивление переменному току и малое постоянному току, а конденсатор наоборот. Указанные свойства используют при построении простейших сглаживающих фильтров. Сглаживающие дроссели (L) включают последовательно с нагрузкой, а конденсатор (С) – параллельно ей.

Рассмотрим сглаживающее действие фильтров с индуктивным входом (L- и LC- фильтры).

  1. L- фильтр

Схема L – фильтра показана на рисунке 2.12. Основным параметром, характеризующим эффективность сглаживающего фильтра, является коэффициент сглаживания s, равный отношению коэффициента пульсаций выпрямленного напряжения на входе фильтра qвх к коэффициенту пульсаций на выходе фильтра qвых, т.е s = qвх/ qвых.

q1(qвх1) L q1вых

Rн Udн

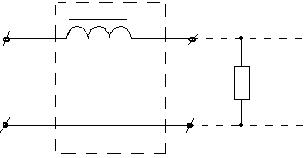

Рис. 2.12 – Схема индуктивного фильтра

Кроме выполнения требования к коэффициенту сглаживания, фильтры должны иметь минимальное падение напряжения на элементах, минимальные габариты, массу, стоимость.

Рассчитывают коэффициент сглаживания по первой (основной) гармонике по формуле

s1 = = , (2.31)

где Ud1m – амплитудное значение напряжения первой гармоники на входе фильтра; Udн1m- амплитудное значение напряжения первой гармоники на выходе фильтра т.е. на нагрузке.

Напряжения Ud1m и Udн1m определяют как падения напряжения от протекания первой гармоники тока пульсации Iп(1) по формулам:

,

.

Подставим эти значения в формулу (2.31). После преобразования получаем коэффициент сглаживания, равный

s .

На практике обычно справедливо следующее соотношение между параметрами ωп(1)Lф » Rн, следовательно

,

отсюда

Lф = . (2.32)

Анализ формулы (2.32) показывает, что сглаживающая способность фильтра повышается с увеличением числа фаз выпрямителя m и с увеличением индуктивности L, а также с уменьшением Rн.

Сопротивление R уменьшается с увеличением мощности НГ. Поэтому использование L-фильтра эффективно в выпрямителях средней и большой мощности.

В маломощных выпрямителях применение простейшего L-фильтра менее эффективно, поскольку Rн здесь относительно большое, поэтому для получения требуемого значения коэффициента s1 необходимо значительно увеличивать индуктивность дросселя L.

В маломощных выпрямителях эту задачу решают не увеличением L, а уменьшением Rн переменному току, путем включения параллельно нагрузке конденсатора, т.е. используют Г-образный LC- фильтр. Включением конденсатора создается самостоятельная цепь для протекания переменной составляющей тока, обусловленного переменной составляющей напряжения ud, минуя цепь нагрузки.

2. LC- фильтр

­

Lф

Ud q1вх

Сф Rн Udн

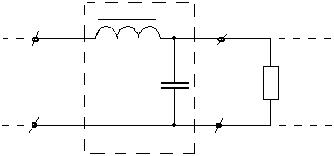

Рис. 2.13 – Схема LC- фильтра

Так как сопротивление конденсатора С переменному току мало, то падение напряжения на емкости от протекания переменного тока ιd тоже мало, чем и достигается уменьшение пульсаций напряжения на нагрузке udн .

Коэффициент сглаживания Г-образного LC-фильтра определяют по выражению (2.31).

Формулы для расчета величин Ud1m и Udн1m при использовании LC- фильтра будут иметь следующий вид:

Udн1m = Iп(1) ,

Ud1m = Iп(1) .

Следует учесть, что для LC- фильтра справедливо неравенство « Rн, т.е. Хс « Rн. Так как конденсатор фильтра подключается параллельно нагрузке, то суммарное сопротивление на выходе фильтра (для параллельно подключенных сопротивлений Хс // Rн), определится величиной Хс. Поэтому в формуле для Ud1m отсутствует сопротивление Rн.

После подставки приведенных выше соотношений для Ud1m и Udн1m в формулу (2.31) получим

s1 = ,

или в выражении через fс

.

Для однофазных двухполупериодных выпрямителей m = 2, следовательно, коэффициент сглаживания равен

s1 = . .

С учетом того, что s1, как правило, требуемая величина, (или заданная), расчет параметров LC- фильтра проводят по формуле

Lф Cф . (2.33)

При расчете LC- фильтра следует избегать явления резонанса. Для этого необходимо, чтобы собственная частота фильтра ωф = была меньше частоты основной гармоники пульсаций ωп(1) и не была кратна ей, т.е. должно выполняться условие ωф < ωп(1). Поэтому при выборе параметров фильтра требуется соблюдать условие ХLф>XСф. Здесь Сф- емкость фильтра, равная единицам или десяткам микрофарад. При расчете фильтра обычно является достаточным обеспечение следующих условий:

(5 ÷ 10) Rн,

(0,1 ÷0,2) Rн, т.е. ХLф ≈ 50Хсф.

Используя эти условия, определяют значение конденсатора Сф (или индуктивности Lф), а далее по формуле (2.33) определяют значение второго элемента LC- фильтра.

3. С- фильтр

q1вх q1вых

Рис. 2.14 – Схема С – фильтра

Рассмотрим сглаживающее действие фильтров с емкостным входом (С- и RС-фильтры). Расчет С- фильтра выполняется по формуле

Сф = . (2.33)

Для двухполупериодного выпрямителя с емкостным фильтром получим

Сф = . (2.34)

Если расчет схемы выпрямителя с емкостным фильтром выполняют методом Терентьева с помощью расчетных коэффициентов, то требуемую емкость фильтра, Сф, мкФ, можно определить с помощью коэффициента Н = f(А) по формуле

Сф . (2.35)

4.RC- фильтр

Для выпрямителей с очень малой нагрузкой (Iд не превышает нескольких мА) используют Г-образный RC- фильтр (вместо С- фильтра. Для расчета RC- фильтра и выпрямителя с RC- фильтром также пользуются упрощенной методикой (методом Терентьева).

В этом случае для определения расчетных коэффициентов, параметр А определяется с учетом активного сопротивления фильтра по формуле

А = . (2.36)

Далее расчет емкости фильтра выполняется как для С- фильтра, с учетом активного сопротивления RC- фильтра

Сф . (2.37)

Значение активного сопротивления фильтра выбирают по условию Rн / (Rф + Rн) = 0,750,9.
