Лабораторная работа № 3 Измерение постоянного тока и напряжения
Цель работы: Изучить прямой метод измерения постоянного напряжения и тока, измерить силу тока косвенным методом.
Оборудование: «Модуль питания и измерений», модуль «Нагрузка», модуль «Мультиметры», соединительные проводники.
Перед проведением работы необходимо ознакомится с разделом «Основные сведения» и теоретической частью лабораторной работы №1.
Порядок выполнения лабораторной работы
Часть 1. Поверка вольтметра магнитоэлектрической системы
Собрать схему лабораторного стенда для поверки вольтметра магнитоэлектрической системы (рисунок 3.1). Монтаж схемы производить при отключенном питании.
Для монтажа использовать:
PV1 – вольтметр магнитоэлектрический;
PV2 – мультиметр 2 в режиме измерения постоянного напряжения;
PA1 – мультиметр 1 в режиме измерения постоянного тока до 2мА.
Входы схемы «0…+15В» и «-15В…0» подключить к соответствующим гнездам регулируемого канала «Модуля питания и измерений», повернуть регулятор настройки выходного напряжения канала «0…+15В» против часовой стрелки до упора, а канала «-15В…0» по часовой стрелке до упора.

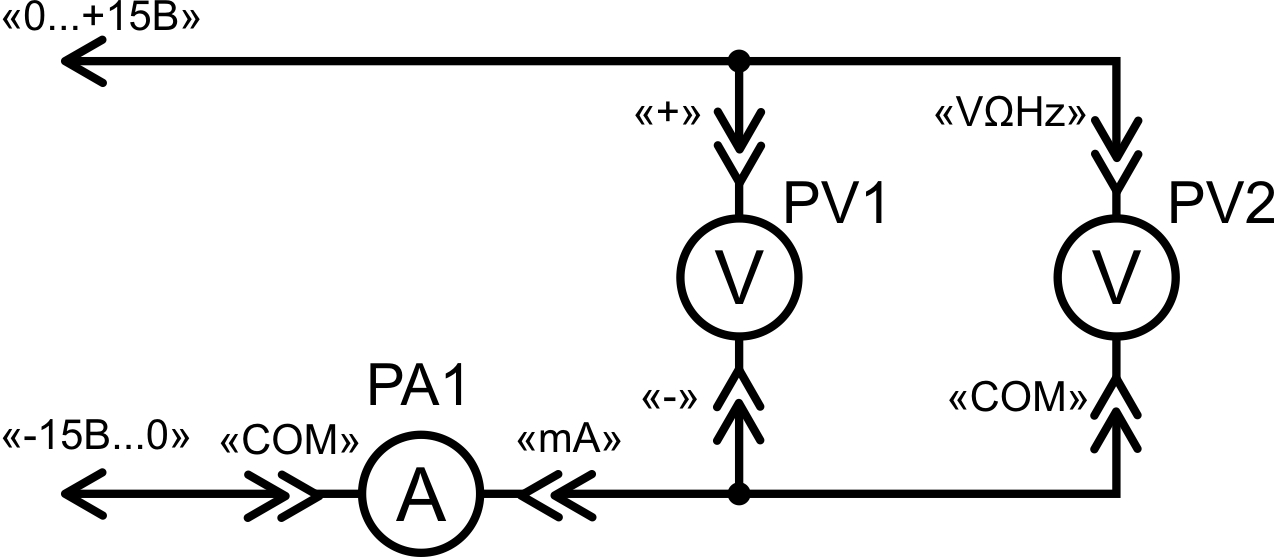

Рисунок 3.1 – Схема электрическая соединений
лабораторного стенда для поверки вольтметра
В данной лабораторной работе поверяемым прибором является вольтметр магнитоэлектрической системы (PV1). За образцовый прибор принимается цифровой мультиметр (PV2), так как его класс точности намного выше.
Последовательно включить автоматический выключатель и устройство защитного отключения «Сеть». Включить мультиметры.
Увеличивая напряжение регулируемого источника питания от 0 до 30 В с шагом 1 – 2 В, контролируя её вольтметром PV2, заносить показания вольтметров в таблицу 3.1.
Повторить измерения согласно пункту 3 при уменьшении напряжения от 30 В до 0 в тех же точках.
Таблица 3.1 – Результаты измерений
№ опыта |
1 |
2 |
… |
N |
UPV1, В |
|
|
|
|
UPV2, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установить напряжение 30В (контролировать величину по вольтметру PV2). Измерить силу тока в цепи мультиметром PA1.
Рассчитать значение сопротивления вольтметра по закону Ома:
;
Зафиксировать полученное значение сопротивления.
Часть 2. Измерение силы постоянного тока косвенным методом
В данном лабораторном опыте изучается косвенный метод измерения силы тока аналоговым PV1 и цифровым PV2 вольтметрами.
Собрать схему лабораторного стенда для измерения силы тока косвенным методом (рисунок 3.2). Монтаж схемы производить при отключенном питании. Сначала подключить PV1 и выполнить п. 6, затем вместо PV1 подключить PV2 и повторить п.6.
Для монтажа использовать:
PV1 – вольтметр магнитоэлектрической системы;
PA1 – мультиметр 1 в режиме измерения постоянного тока до 200мА;
PV2 – мультиметр 2 в режиме измерения постоянного напряжения В;
Rмаг – датчик тока, в качестве которого использовать магазин сопротивлений Р33.
Входы схемы «0…+15В» и «0…-15В» подключить к соответствующим гнездам регулируемого канала «Модуля питания и измерений», повернуть регулятор настройки выходного напряжения этого канала против часовой стрелки до упора.
В данном лабораторном опыте за образцовый прибор принимается цифровой мультиметр (PA1). Установить сопротивление магазина Р33 1000 Ом.
Последовательно включить автоматический выключатель и устройство защитного отключения «Сеть». Включить мультиметр.
Увеличивая силу тока в цепи от 0 до 30 мА с шагом 2 мА (контролируя величину тока амперметром PA1), заносить показания амперметра и вольтметров в таблицу 3.2.

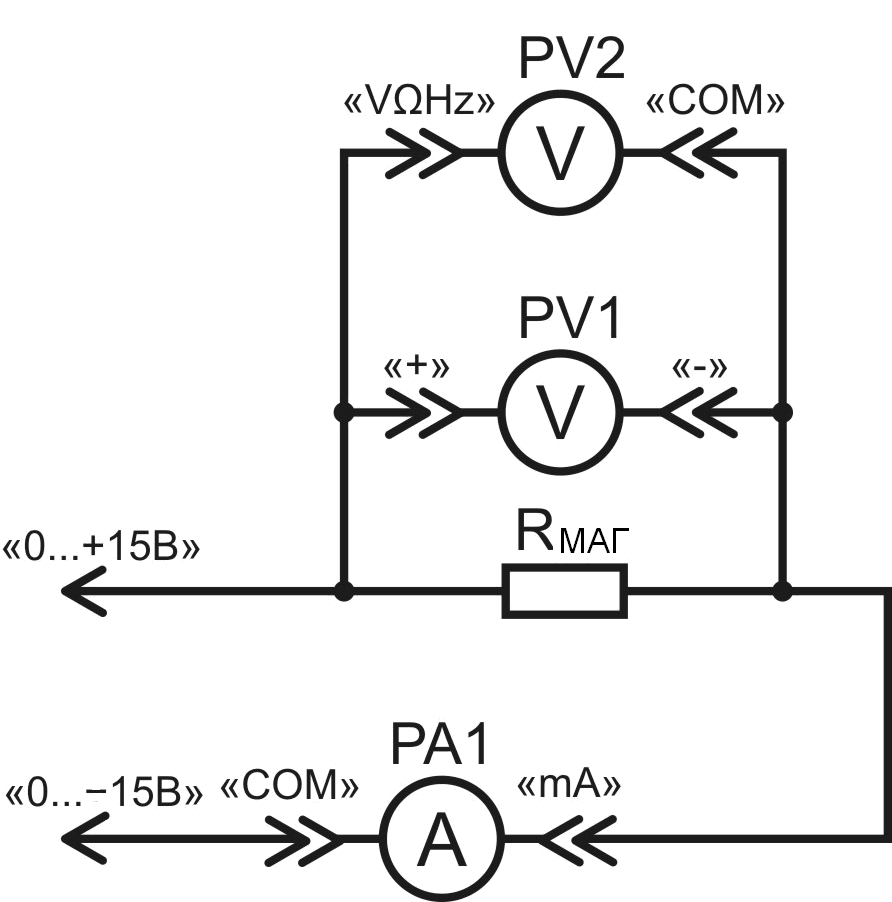

Рисунок 3.2 – Схема электрическая соединений лабораторного
стенда для измерения силы тока косвенным методом
Таблица 3.2 – Результаты измерений силы тока косвенным методом
№ опыта |
1 |
2 |
… |
N |
IPA1, мA |
|
|
|
|
IPA2, мA |
|
|
|
|
UPV1, В |
|
|
|
|
UPV2, В |
|
|
|
|
UМАГ1, В |
|
|
|
|
UМАГ2, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обработка результатов
Рассчитать силу тока IМАГ1 (при измерении падения напряжения вольтметром PV1) и I МАГ2 (при измерении падения напряжения мультиметром PV2, протекающего через резистор RМАГ, по закону Ома:
Рассчитать относительные погрешности δ измеренных значений тока I МАГ1, считать мультиметр PA1 образцовым, результат занести в таблицу 3.2. Обратить внимание, что точность измерения тока косвенным методом зависит от точности измерения падения напряжения.
Контрольные вопросы
Опишите принцип работы магнитоэлектрического измерительного прибора, в чем отличие вольтметра и амперметра данной системы?
Чем вызваны погрешности, возникающие при измерении напряжения?
Как уменьшить влияние случайных погрешностей?
Какой закон лежит в основе косвенного метода измерения силы тока?
