Расчет конфигурации устройства управления и составление заказной спецификации
В данной системе используется программируемый логический контроллер фирмы Siemens - S7–400. В его состав входят:
модуль ЦПУ
S7 416-2
Такой модуль ЦПУ применяется для построения сложных систем автоматического управления со сложным алгоритмом обработки информации и интенсивным сетевым обменом данными. Сравнительная характеристика модулей ЦПУ серии S7–400 представлена в таблице 9.
Таблица 9 – Сравнительная характеристика модулей ЦПУ
сигнальные модули
SM331- 7KF02
Модули ввода(таблица 10) предназначены для приема аналоговых сигналов от датчиков

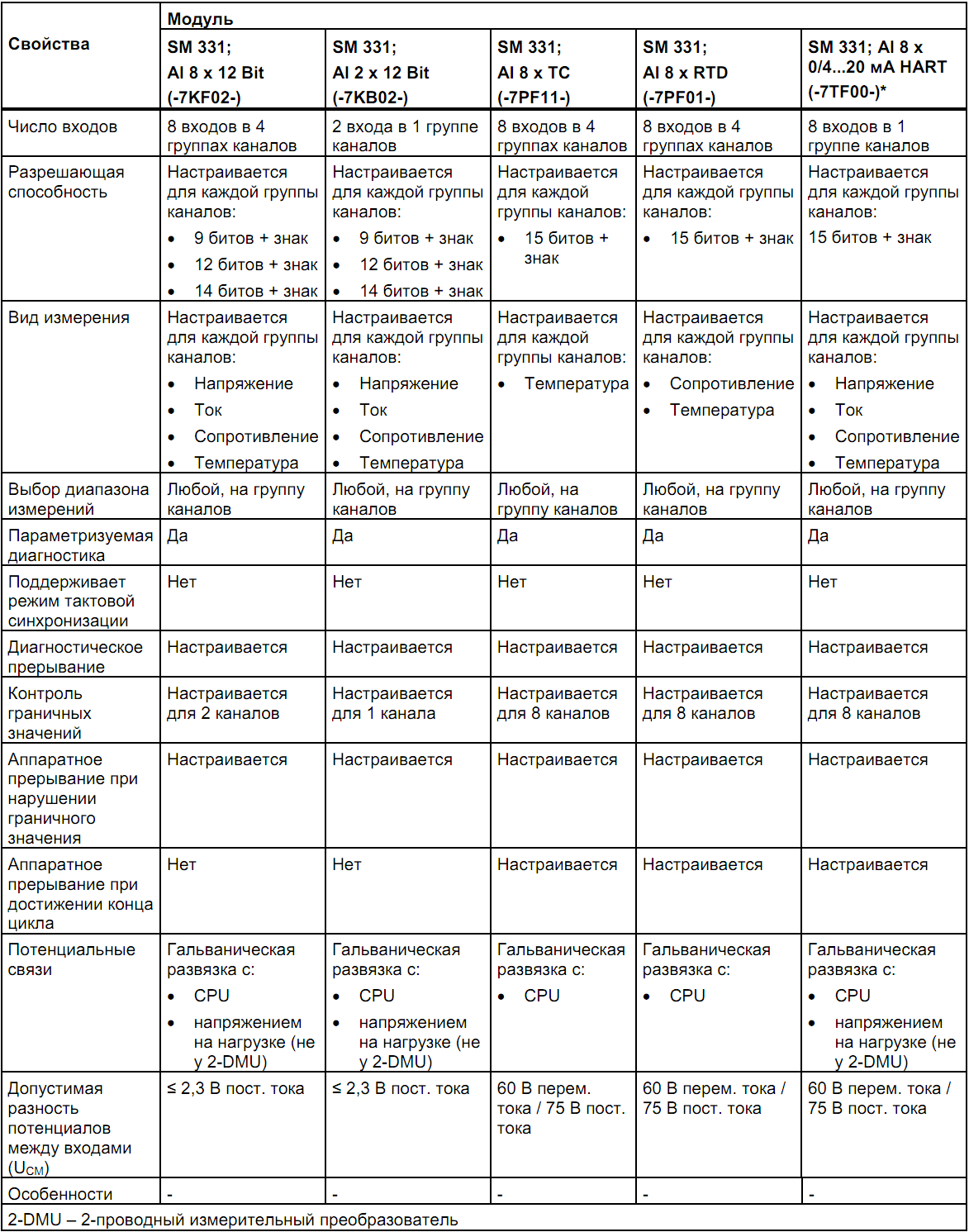

Таблица 10 – Сравнение модулей ввода аналоговых сигналов
SM332-5HF00
Модули вывода(таблица 11) предназначены для выдачи управляющего на исполнительный механизм

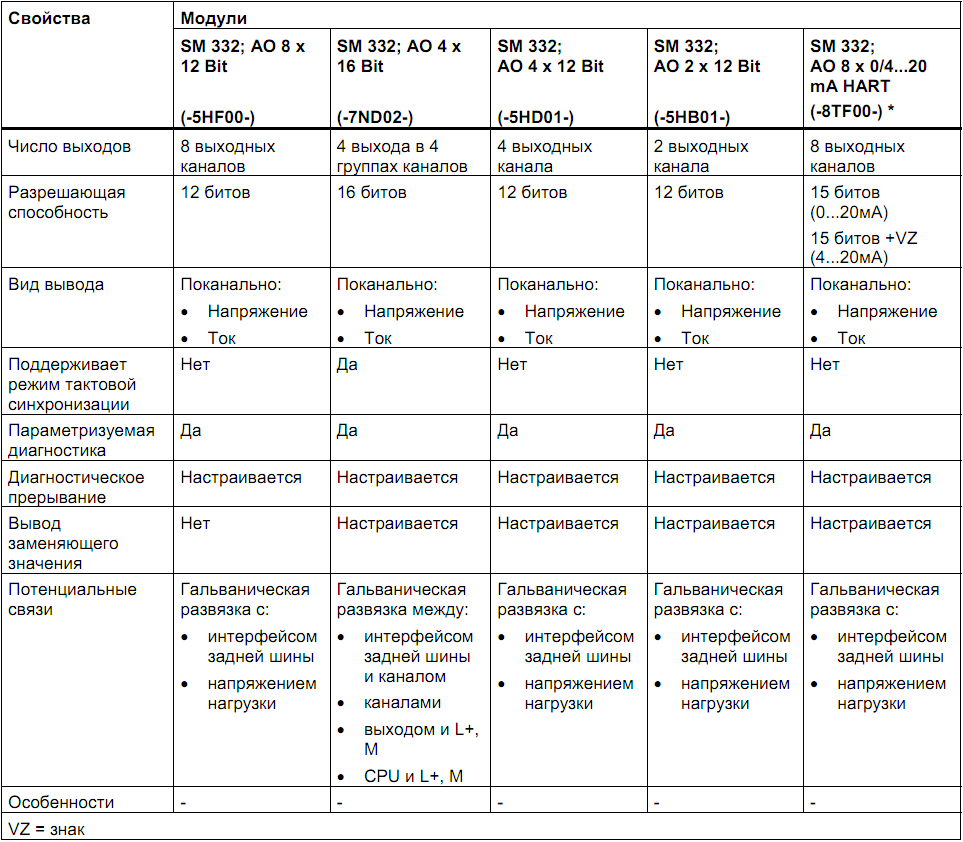

Таблица 11 – Сравнение модулей вывода аналоговых сигналов
коммуникационные модули
Программируемые контроллеры Simatic S7-400 обладают мощными коммуникационными возможностями и способны работать в промышленных сетях Industrial Ethernet, Profibus, AS-Interface, поддерживать соединения через последовательные каналы связи на основе интерфейсов RS 232C, RS 422/485. Коммуникационные модули применяются для получения необходимого количества коммуникационных каналов. Большинство коммуникационных модулей оснащено встроенным микропроцессором и буферной памятью, что позволяет выполнять автономную обработку коммуникационных задач с минимальной нагрузкой ЦП контроллера.
CP443-1
Предназначен для подключения к сети Industrial Ethernet.
CP443-5
Предназначен для подключения к сети Profibus DP.
станции распределенной периферии
ET200M
SIMATIC ET 200M – это многофункциональная станция распределенного ввода-вывода, позволяющая использовать в своем составе сигнальные, функциональные и коммуникационные модули программируемого контроллера SIMATIC S7-300. Она может комплектоваться интерфейсными модулями для подключения к промышленным сетям PROFIBUS DP или PROFINET IO.
В сети PROFIBUS DP станция ET 200M выполняет функции стандартного ведомого DP устройства. Она способна поддерживать обмен данными с ведущим DP устройством со скоростью до 12 Мбит/с. В сети PROFINET IO ET 200M выполняет функции устройства ввода-вывода и способна поддерживать обмен данными с контроллером ввода-вывода со скоростью 10/100 Мбит/с.
В системах с ведущими сетевыми устройствами в виде программируемых контроллеров S7-300/ S7-400/ WinAC конфигурирование и обслуживание входов и выходов систем локального и распределенного ввода-вывода выполняется одними и теми же способами.
В таблице 12 представлена спецификация установленного оборудования.
Таблица 12 – Спецификация установленного оборудования
Наименование оборудования |
Кол-во, шт. |
Расходомер Endress Hauser Prowirl 73F |
3 |
Датчик давления Yokogawa EJХ530A-DAS8N-019DF/QR |
6 |
Датчик давления Yokogawa EJХ530A-DBS8N-019DF/QR |
3 |
Разделитель мембранный фланцевый Ду=50 BF-EM1113-50 |
9 |
ТСМ Метран-203 |
3 |
Регулирующий клапан Camflex II 35-35212 |
3 |
ПЛК S7-400 |
1 |
