2. Маркировка труб и кабелей

Маркировка кабелей:

• позиция 11 (11-1,11-2,11-3,11-4) – кабель от ТСМ Метран-203 до ПЛК S7-400

• позиция 12 (12-1,12-2,12-3,12-4) – кабель от ТСМ Метран-203 до ПЛК S7-400

• позиция 13 (13-1,13-2,13-3,13-4) – кабель от ТСМ Метран-203 до ПЛК S7-400

• позиция 60 (60-1,60-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 61 (61-1,61-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 62 (62-1,62-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 63 (63-1,63-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 64 (64-1,64-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 65 (65-1,65-2) – кабель от Yokogawa EJХ530A-DAS8N до ПЛК S7-400

• позиция 70 (70-1, 70-2) – кабель от OPTIFLUX 4000 до ПЛК S7-400

• позиция 71 (71-1, 71-2) – кабель от OPTIFLUX 4000 до ПЛК S7-400

• позиция 72 (72-1, 72-2) – кабель от OPTIFLUX 4000 до ПЛК S7-400

• позиция 73 (73-1, 73-2) – кабель от Prowirl 73 до ПЛК S7-400

• позиция 74 (74-1, 74-2) – кабель от Prowirl 73 до ПЛК S7-400

• позиция 75 (75-1, 75-2) – кабель от Prowirl 73 до ПЛК S7-400

• позиция 80 (80-1,80-2) – кабель от Yokogawa EJХ530A-DBS8N до ПЛК S7-400

• позиция 81 (81-1,81-2) – кабель от Yokogawa EJХ530A-DBS8N до ПЛК S7-400

• позиция 82 (82-1,82-2) – кабель от Yokogawa EJХ530A-DBS8N до ПЛК S7-400

• позиция 100 (100-1,100-2, 100-3, 100-4) – кабель от ПЛК S7-400 до Camflex II 35002С

• позиция 101 (101-1,101-2,101-3, 101-4) – кабель от ПЛК S7-400 до Camflex II 35002С

• позиция 102 (102-1,102-2,102-3, 102-4) – кабель от ПЛК S7-400 до Camflex II 35002С

3. Монтаж плк

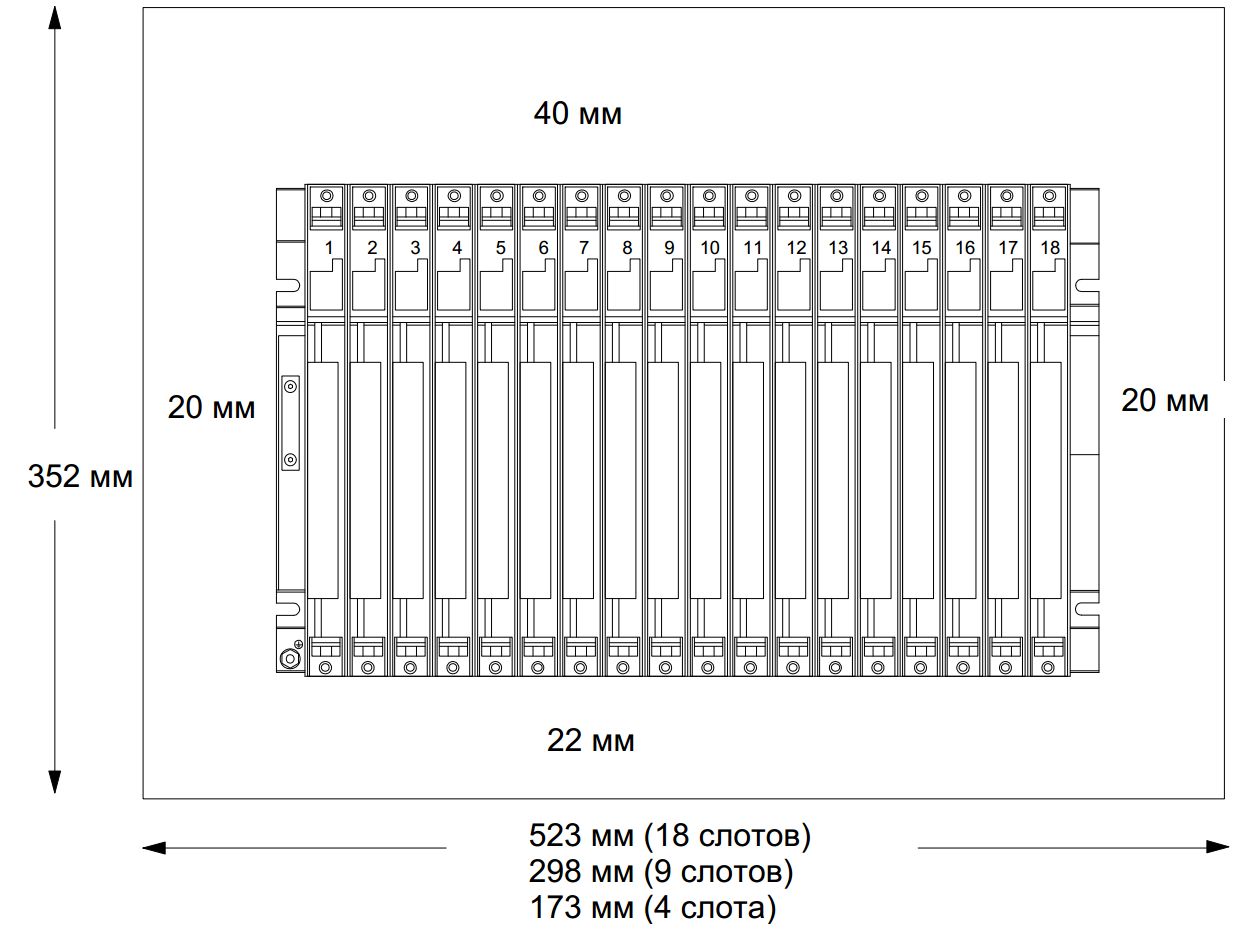

При установке ПЛК в шкаф необходимо не обходимо соблюдать представленные на рисунке 37 размеры зазоров. Для конструкций S7-400, размещенных на нескольких стойках, рисунок показывает размеры зазоров между отдельными стойками, а также между соседними элементами оборудования, кабельными каналами, по отношению к стенкам шкафов и т.д. Эти минимальные промежутки необходимы как при монтаже, так и во время работы:

• для установки и удаления модулей

• для установки и отсоединения фронтштекеров модулей

• для обеспечения воздушного потока, необходимого для охлаждения модулей во время работы

Рисунок 37– Необходимые зазоры при монтаже

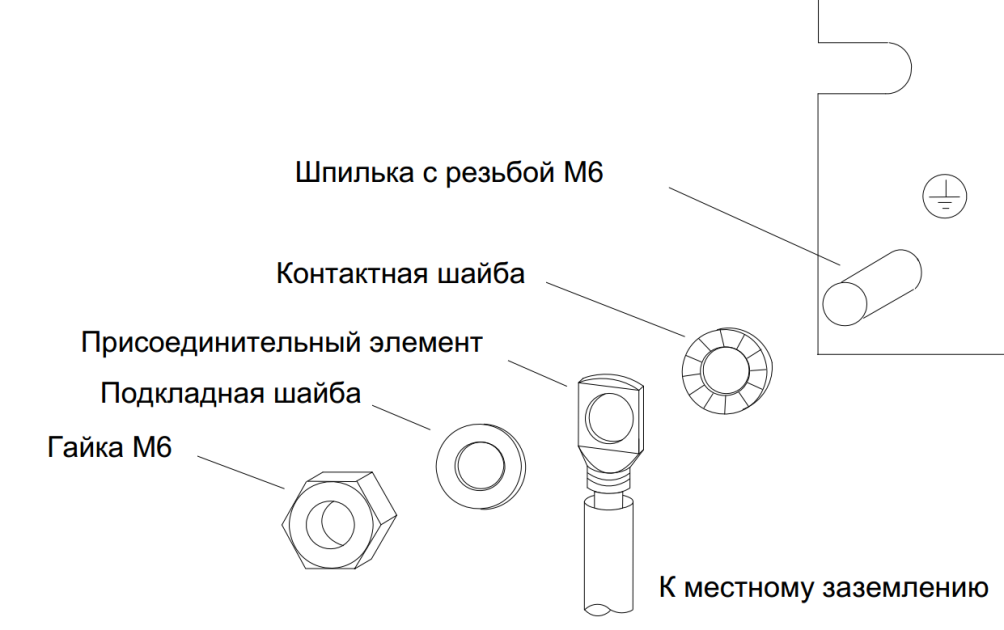

Необходимо соединить стойку с местным заземлением(рисунок 38). Для этой цели в нижней части стойки слева предусмотрена шпилька с резьбой. Минимальное поперечное сечение проводника для соединения с местным заземлением: 10 мм².

Если S7–400 монтируется на подвижном основании, то для соединения с местным заземлением должен использоваться гибкий провод.

Рисунок 38 – Заземление стойки

При монтаже S7–400 с несколькими стойками между отдельными стойками необходимо соблюдать дополнительные расстояния или установить вентиляторный узел или кабельный канал.

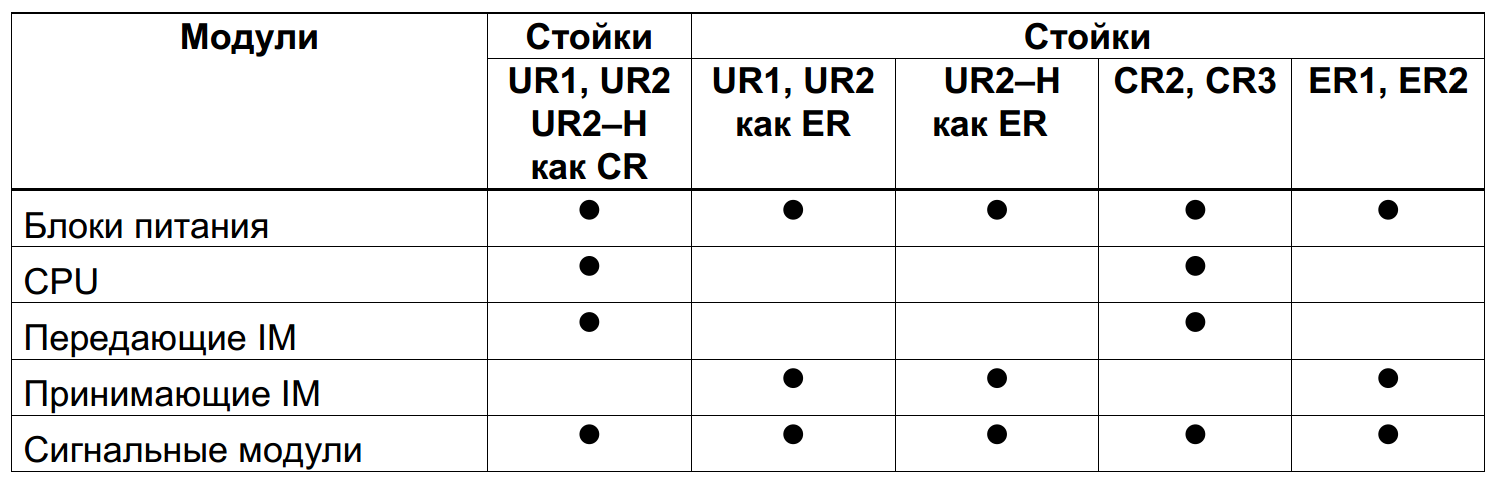

При монтаже модулей на стойках(таблица 21) необходимо соблюдать только два правила:

• Во всех стойках блок питания всегда должен вставляться с левого края (начиная со слота 1). В UR2–H со слота 1 в обоих сегментах.

• Принимающий IM в стойке расширения всегда должен вставляться с правого края. В UR2–H в слот 9 один на сегмент.

Таблица 21 – Использование модулей в различных стойках

Общий вид шкафа ПЛК и шкафа операторских станций представлен в приложении М.
