5.2. Ультразвуковое сканирование
Р
Рис.
5.4. Схема линейно-
го сканирования
Линейное сканирование. При этом виде сканирования угловое направление ультразвукового луча в плоскости сканирования не меняется и источник ультразвукового зондирования линейно перемещается вдоль одной из декартовых координат (рис. 5.4, где 1 – граница исследуемого объекта, 2 – ультразвуковой преобразователь, 3 – направление ультразвукового луча, 4 – эхосигналы, формирующие эхоизображение границы объекта). Преимущество данного типа сканирования состоит в том, что эхоизображения формируются с равномерной плотностью ультразвуковых строк в растре. В результате этого пространственная частота дискретизации по сканируемому сечению исследуемой среды постоянна. Недостаток этого вида сканирования заключается в трудности реализации большого пути сканирования вследствие сложности обеспечения акустического контакта между источником зондирования и объектом произвольной формы. Другим недостатком линейного сканирования является трудность визуализации зеркально отражающих структур, которые расположены под углом к направлению ультразвукового пучка, и объектов, расположенных за этими структурами.
Х

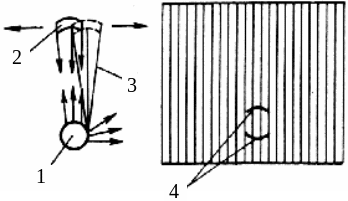

Рис.
5.5. Формирование эхоизображения
цилиндрического отражателя: 1 –
отражающий объект; 2 – ультразвуковой
преобразователь; 3 – ультразвуковой
луч;
4 – изображение эхосигнала
Секторное сканирование. При секторном сканировании изменяется угловое направление ультразвукового луча относительно его оси. Обычно секторное сканирование производится в пределах угла 45. Пределы области ультразвукового обзора минимальны в начале сектора, а с увеличением глубины проникновения ультразвука увеличиваются. Необходимо отметить, что по мере расширения пределов области обзора плотность ультразвуковых строк в растре эхоизображения уменьшается.
Секторное сканирование удобно применять при исследовании труднодоступных объектов (например, при формировании эхоизображений сердца через межреберное пространство; при внутриполостных исследованиях и т. п.). Как и при линейном сканировании, в рассматриваемом случае сложно визуализировать криволинейные зеркально отражающие границы, за исключением вогнутых радиальных поверхностей, перпендикулярных лучу.

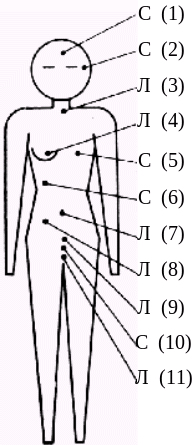

На рис. 5.6 показаны области преимущественного применения линейного и секторного сканирования при исследовании различных частей человеческого организма. Здесь обозначены: 1 – голова новорожденного; 2 – глаза; 3 – сонная артерия; 4 – грудные железы; 5 – сердце; 6 – межреберье; 7 – брюшная полость; 8 – обследования во время операции; 9 – акушерские обследования; 10 – гинекологические обследования; 11 – простата
Д
Рис.
5.6. Области применения линейного (Л) и
секторного (С) сканирования в биомедицинских
исследованиях
К

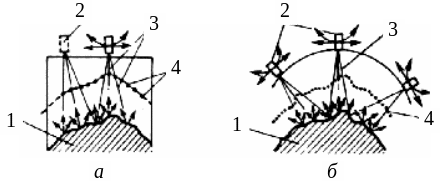

Рис.
5.7. Разновидности комбинированного
сканирования: а – линейно-секторное;
б – секторно-дуговое; 1 – граница
исследуемого объекта; 2 – ультразвуковой
преобразователь; 3 – направление
ультразвукового луча; 4 – эхосигналы,
формирующие эхоизображение границы
объекта
