29. Влияние гипса и Nа2 sо4 на твердение цементов
Ввод оптимальных количеств гипса позволяет нормализовать сроки схватывания цемента почти любого минерального состава и в этом его главное назначение. Количество добавляемого гипса должно составлять 1 – 3% в пересчете на SO3. Стандарты всех стран ограничивают содержание гипса в готовом цементе. Добавка гипса в установленном количестве позволяет регулировать сроки схватывания и оказывает благоприятное влияние на прочность, но присутствие его в избыточных количествах может вызвать некоторое расширение схватившегося цемента. Однако, известно так же, что дозировка гипса оказывает большое влияние и на кинетику твердения цементных систем.
Влияние гипса на схватывание цемента не пропорционально введенному количеству его. Даже небольшое количество установленной величины добавки может вызвать значительное изменение сроков схватывания.
Известно, что ввод недостаточного количества гипса, особенно в высокоалюминатных и высокощелочных цементах, приводит к аномальному схватыванию, что значительно ухудшает строительно – технические свойства портландцемента. Иногда наблюдается явление, известное под названием ложного схватывания или преждевременного загустевания. Оно заключается в том, что при затворении цемента водой и перемешивании в течении короткого времени материал уплотняется и начинает схватываться. Дальнейшее перемешивание прекращает этот процесс, и схватывание протекает нормально. При ложном схватывании цемента выделяется несколько большее количество тепла, что отличает это явление от быстрого или мгновенного схватывания, характеризующего цемент с недостаточной добавкой замедлителя.
Механизм действия сульфата натрия заключается в том, что реагируя с гидратом окиси кальция, выделяющимся из цемента, он образует гипс по формуле:
Ca(OH) + Na2SO4 + nH2O =CaSO4 x 2H2O + 2NaOH + H2O
Образующийся мелкодисперсный гипс реагирует с цементным клинкером и способствует более быстрой выкристализации новообразований из цементного геля. Наиболее эффективно как ускоритель, сернокислый натрий проявляет себя на шлакопортландцементах и пуццолановых портландцементах. При тепловлажностной обработке его эффективность увеличивается, хотя следует особо оговорить влияние сульфата натрия (в той или иной степени данные выводы будут справедливы и для других сернокислых солей – электролитов) на марочную 28-ми суточную прочность пропаренных бетонов в реальных диапазонах водо-цементных соотношений.
30 . Биологическая коррозия.
О
на
обусловлена воздействием живых
микроорганизмов – различные грибки.
На пов-ть б. изделий попадают микрочастицы
жизнедеятельности растений, животных,
человека. Пов-ть б. изделий всегда
содержит пищу для грибков. Обычно они
не представляют опасности для ж.б. Когда
грибки попадают на б. заводы пищевой
пром-ти, тогда пищи для грибков много.

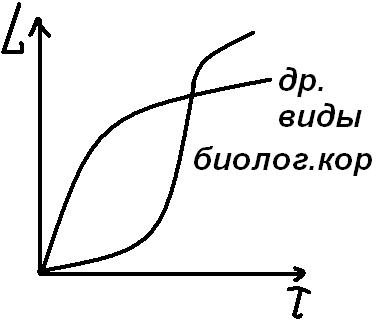

Грибки поглощают белки порах б. Кинетика
биолог. кор. отличается от кинетики
сульфатной.
Гл. опасность представляют продукты жизнед-ти микроорганизмов. Сначала это кислоты. Б. подвергается кислотной агрессии. На сл. стадии др. микроорганизмы поглощают эти орг. кислоты и перерабатывают их до углекислого газа и воды. Идет углекислотная кор. Самым важным в механизме биолог. кор. явл. наличие общекислотной кор. Лучше применять ШПЦ. Пуццолановые лучше не применять, т.к. у них высокая пористость. Чтобы предотвратить размножение организмов нужно применять различные фунгициды – соли тяжелых Ме (соли Cu, Cr, Zn). Оксид Cu имеет зеленый цвет. Можно вводить в саму б. семь различные фунгицидные добавки – орг. Азотсодержащие соединения. Например: катипин, катамин. В кол-ве 1-2% вводятся в б. смесь. Одним из способов борьбы явл. применение токсичных ластификаторов – СБ-3, С-3. Лучше всего для этой цели исп. суперпластификаторы, кот. на основе фенола и др. токсичных углеводородов.
