Использование сетки, линеек
Измерительные линейки, расположенные сверху и слева, позволяют определить размеры и местонахождение объектов, а направляющие линии и сетка позволят более точно позиционировать объекты. Единицы измерения на линейках соответствуют единицам измерения, принятым в редактируемом документе. При выбранном инструменте и не выделенном ни одном объекте, можно установить единицы измерения с помощью списка Units (Единицы) панели свойств. При двойном щелчке по любой из линеек в появившемся диалоговое окно также можно изменить эти установки.
Щелкните правой кнопкой мыши на кнопке, находящейся на пересечении двух линеек. В появившемся вспомогательном меню выберите команду Grid Setup (Установка сетки). На экране появится диалоговое окно настройки сетки.
Как многие аналогичные диалоговые окна, оно является частью общей системы настройки. Перейти к другим диалоговым окнам настройки можно, щелкнув мышью на нужной строке в левой части диалогового окна.
Создание макета страницы
Рабочая область в Corel Draw определяет, что будет выводиться на печать, хотя можно рисовать и за ее пределами. Для создания макета страницы используется команды из раздела меню Макет.
Рисование линий
С помощью линий в Corel Draw можно создавать объекты любой сложности. Единственным ограничением является неразрывность линий. Если вы разорвали линию, то будет создано несколько объектов. Выберите инструмент Freehand (От руки) в панели Toolbox
для построения линии в режиме произвольных кривых. Поместите указатель мыши на рабочее поле. При этом указатель изменится на крест с линией. Нажмите левую кнопку мыши и, не отпуская ее, начинайте передвигать мышь. При отпускании левой кнопки мыши на экране будет нарисована кривая линия, повторяющая передвижения мыши. Для рисования ломаных линий, состоящих из прямых и кривых частей, конечную точку каждого отрезка следует отмечать не одинарным, а двойным щелчком мыши, а в последней точке следует один раз щелкнуть мышью. Установите указатель мыши на свободное место и щелкните мышью, после чего начните передвигать мышь. На экране появится отрезок, размер и направление которого будут меняться. Двойной щелчок мышью, создает вершину ломаной линии. Передвиньте мышь в новое место и щелкните мышью один раз. Мы получили ломаную линию, состоящую из двух отрезков.
Для продолжения только что созданного объекта подведите указатель мыши к его концу и щелкните левой клавишей мыши. При этом указатель изменится на крест со стрелкой. Щелкнув мышью в любом месте на экране, вы добавите еще один отрезок. Подведите указатель мыши к концу последнего отрезка, нажмите кнопку мыши и переместите указатель в начало первого отрезка ломаной, после чего отпустите кнопку. Контур создаваемого объекта будет замкнут.
Создание векторных объектов
Самые сложные рисунки создаются в Corel DRAW 11 из множества простых объектов (прямоугольники и эллипсы, многоугольники и спирали, прямые и кривые линии). Нарисуйте прямоугольник, выбрав инструмент Rectangle на панели Toolbox. Установите указатель мыши в любом месте на рабочем поле. При этом внешний вид указателя изменится на крестик. Нажмите левую кнопку мыши, и, не отпуская ее, начинайте передвигать мышь. На экране появится прямоугольник, размеры которого будут меняться вместе с передвижением мыши. Отпустите левую кнопку мыши, и прямоугольник останется на экране. Вокруг созданного объекта по периметру располагаются черные прямоугольники, в центре перекрестие, а в вершинах – контурные прямоугольники. Все эти управляющие элементы предназначены для редактирования объекта.
Аналогично нарисуйте эллипс, выбрав инструмент Ellipse на панели Toolbox. Нарисуйте квадрат и окружность, выполнив соответственно команды прямоугольник и эллипс при нажатой клавише Ctrl.
Создайте прямоугольник, привязанный к точке центра. Подведите указатель мыши к центру создаваемого объекта. Нажмите клавишу Shift и, не отпуская ее, создайте прямоугольник. Убедитесь, что его центр точно совпадает с начальным положением указателя. Нарисуйте многоугольник, выбрав инструмент на панели Toolbox. Установите в панели свойств количество вершин многоугольника,
равное 5, а затем 11.
Нарисуйте многоугольник с числом вершин, равным 11. Нажмите кнопку звезда (Star), расположенную на панели свойств и с помощью ползунка на панели свойств отмеченного значком заштрихованного треугольника установите значение в поле 4. Сегменты соединят узлы через четыре, то есть каждая пятая вершина звезды будет соединена друг с другом.

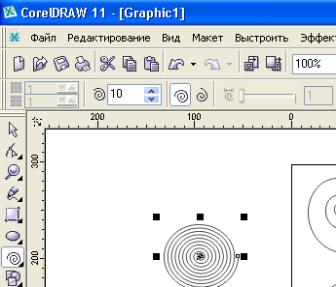

Выберите инструмент в панели свойств и создайте логарифмическую спираль, расстояние между витками которой увеличивается. С помощью ползунка введите в поле значение 75, которое определяет коэффициент расширения спирали, то есть насколько сильно она расширяется с каждым витком. Нарисуйте логарифмическую спираль.
