4.1.2 Расчет по данным в конце лэп

Заданы напряжение и мощность

Как и в предыдущем случае, известны напряжение и мощность для одного конца схемы, что позволяет вычислить точно параметры электрического состояния в результате прямого расчета. В отличие от предыдущего случая расчет ведется от конца к началу линии (рисунок 4.1)

По известному напряжению U₂ вычислим ток электропотребителя

.

ток шунта в конце линии

.

а также мощность, потребляемую шунтом (проводимостью),

.

Из балансовых соотношений в узле 2 определим мощность в конце продольного звена линии

и ток звена

Найденные нагрузки звена обуславливают падение напряжения

.

и потери мощности

.

Мощность в начале звена

S_н= S_к+ ΔS.

Теперь можно определить ток продольного звена линии по найденным параметрам

По напряжению вычислим ток и мощность в проводимости начала схемы

Теперь снова по первому закону Кирхгофа определим мощность, выдаваемую источником питания,

и его ток

Это же значение тока определим в виде

4.2 Задачи для самостоятельного решения

Задача 1. Для воздушной линии 220 кВ с нагрузкой в конце =200+j100 МВ·А известны параметры схемы замещения: сопротивление звена = 10 + j40 Ом и емкостная проводимость В_с = 1,00 • 10^-3 См. Требуется выполнить электрический расчет линии электропередачи и определить конструктивные параметры ВЛ: сечение проводов, количество цепей и протяженность ЛЭП.

Задача 2. Воздушная линия напряжением 10 кВ, протяженностью 2,0 км со стальными проводами ПС 70 предназначена для электроснабжения потребителя с изменяющейся в течение суток нагрузкой от 30 до 150 А при неизменном .В конце этой линии подключен также трансформатор ТМ-40/10, нагрузка которого изменяется от 50 до 100 % (рисунок 4.2). Периоды наибольших и наименьших нагрузок отдельного потребителя и подстанции совпадают. Выполнить анализ напряжения в сети.

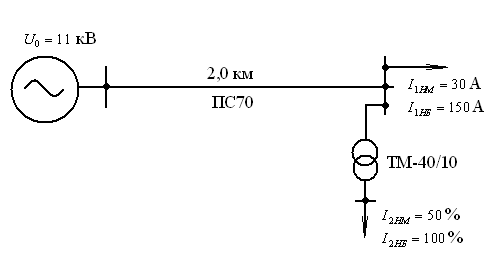

Рисунок 4.2 Принципиальная схема сети 10 кВ

4.3 Вопросы для самоконтроля знаний

4.3.1 Каковы характерные случаи расчета электрического режима линии?

4.3.2 Когда расчет режима линии выполняют в два этапа? Что анализируют на каждом этапе?

4.3.3 Каковы расчетные выражения алгоритмов анализа режима линии точным и приближенным методами?

4.3.4 В чем проявляется влияние активной и емкостной проводимостей ЛЭП на потери мощности и напряжение?

4.3.5 Когда возникает режим холостого хода? В чем состоит его особенность для протяженных линий?

4.3.6 Какие электрические сети называются разомкнутыми?

4.3.7 Чем определяется рабочий (установившийся) режим электрической сети?

4.3.8 Какие исходные данные необходимы для выполнения расчета установившегося режима сети?

4.3.9 Какие методы чаще всего используют для расчета установившихся режимов простейших сетей?

4.3.10 Какова последовательность расчета режима разомкнутой сети при задании напряжения в ее конечном узле?

4.3.11 Как определить КПД линии электропередач при задании нагрузки в ее начале и конце?

4.3.12 В чем сущность метода расчета режима разомкнутой сети «в два этапа»?

4.3.13 Какое допущение принимается при расчете режима разомкнутой сети на первом этапе?

4.3.14 В чем состоит отличие расчетов электрического режима линии электропередачи и продольного звена?
