Примечание

Методы опции Justification определены для черчения слева направо (в положительном на­правлении оси X).

Scale — управляет общей шириной мультилинии. Определенное в стиле зна­чение ширины (расстояние между элементами) увеличивается или уменьша­ется в заданное число раз. Можно задать нулевое или отрицательное значе­ние параметра Scale. После ввода отрицательного значения меняется порядок линий в шаблоне на обратный. При нулевом значении мультилиния превра­щается в одну линию.

Style — позволяет загрузить заранее созданные шаблоны мультилинии.

12. С помощью мыши укажите первую точку, а затем, после появления соответ­ствующего приглашения,— вторую. Начертите изображение стены, а в завер­шение команды нажмите клавишу Enter.

Теперь приступаем к созданию изображения стола, имеющего форму эллипса. Начертить его можно тремя способами: путем определения одной оси и конца другой, с помощью задания центра и концов каждой из осей или посредством черчения дуги эллипса. Каждый из методов позволяет вместо длины второй оси вводить угол поворота.

13. Активизируйте команду Ellipse из панели инструментов, меню Draw или пу­тем ввода в командную строку. В командной строке появится следующее со­общение:

Command: ellipse

Specify axis endpoint of ellipse or [Arc/Center]:

Программа просит указать первую граничную точку большой или малой оси эллипса. Если вы знаете расположение центра эллипса, можно его задать. Введите в командную строку с, после чего отобразится приглашение указать центр эллипса: Specify center of ellipse:. Выберите его, пользуясь подсказ­кой объектной привязки Midpoint (К середине). Затем программа попросит указать второй конец оси эллипса Specify endpoint of axis:. Сделайте это с помощью мыши. Появится следующее приглашение: Specify distance to other axis or [Rotation]:

Теперь надо указать расстояние от центра эллипса до конца второй его оси (то есть половину второй оси). Это можно сделать путем ввода нужной вели­чины (воспользуйтесь мышью). После этого AutoCAD создаст эллипс.

Еще несколько слов о команде Ellipse. Она позволяет строить эллиптические дуги — для этого предназначена опция Arc. К этой опции применим тот же синтаксис, что и к опции Center, но добавляются еще определения начальной и конечной точек

дуги. Опция Rotation (Поворот) команды Ellipse используется не для того, чтобы? задать поворот эллипса, — с ее помощью эллипс создается путем вращения ок­ружности вокруг главной его оси. В случае, если угол вращения равен 0, рисует­ся окружность.

14. Сохраните чертеж и закройте его.

Упражнение 5. Конструкционная линия и сплайн

Предположим, что вам нужно начертить кулачок. С помощью AutoCAD можн«1 решить и такую задачу, поскольку в программе имеется команда Spline, которац⁵ позволяет вычерчивать кривые произвольной формы. Данная команда создает кривые Безье, которые знакомы тем, кто работал с графическими программами.

При черчении карандашом на бумаге для выполнения промежуточных построе­ний используют разметочные (конструкционные) линии. AutoCAD для созда­ния таких линий предлагает две команды: Xline и Ray. Первая строит конструкци­онную линию, а вторая — луч.

Конструкционная линия — это линия бесконечной длины, не имеющая гранич­ных точек. Луч представляет собой линию, у которой существует одна фиксиро­ванная граничная точка.

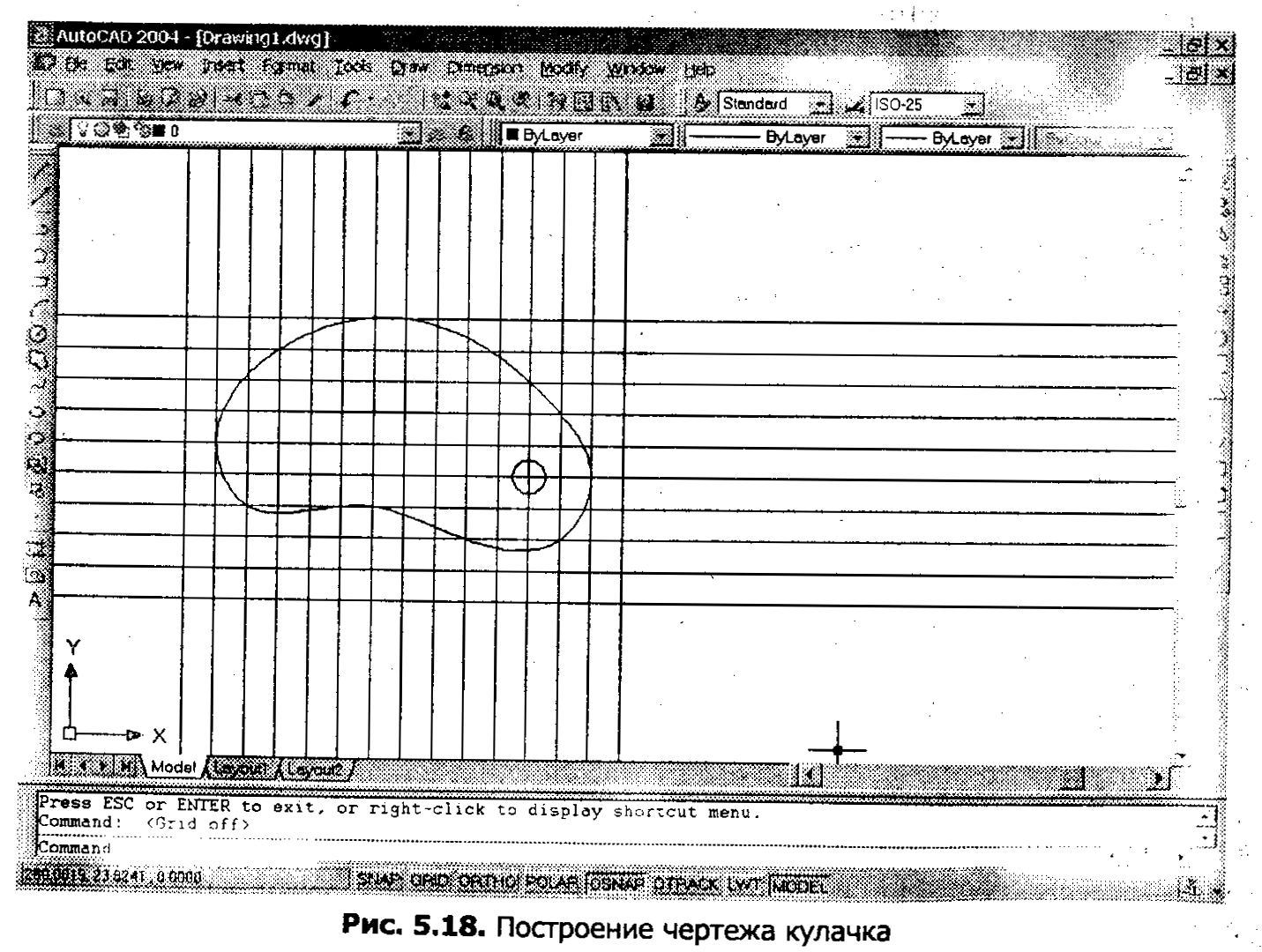

Давайте построим чертеж кулачка, показанный на рис. 5.18, и на его примере продемонстрируем применение названных выше команд.

1. Создайте новый чертеж с метрическими установками по умолчанию и сохра^ ните его.

2. Сначала начертим конструкционные линии. Вызовите команду Construction Line (Конструкционная линия) из меню Draw или введите XLine в командную строку. После этого отобразится следующее приглашение:

Command: xline

Specify a point or [Hor/Ver/Ang/Bisect/Offset]:

Если указать точку, программа попросит задать вторую точку (Sped fy through point:), то есть линия будет построена по двум точкам.
