Упражнение 3. Прямоугольник и кольцо

В данном упражнении мы должны начертить фрагмент электрической схемы, как показано на рис. 5.8. Размеры на чертеже не указаны, поэтому при создании объектов можете указывать произвольные точки.

1. Создайте новый чертеж с метрическими установками по умолчанию и сохра­ните его в своей рабочей папке. При выполнении данного упражнения лучше включить режимы Grid Snap (Привязка к сетке) и OSNAP (ОПРИВ). Режимы GRID и ORTHO можно включить по желанию. Для объектной привязки как минимум должна быть задана опция Center (К центру).

Рис. 5.8. Фрагмент электрической схемы

микросхемы проще всего нарисовать с помощью команды Rectang (Прямоугольник). В этом случае он будет представлять собой один объект. Для создания прямоугольника требуется задать два угла, находящихся на од­ной диагонали. Углы можно указать мышью или путем определения их коор­динат. После активизации команды вы увидите следующий диалог:

Conmand: rectang

Specify first corner point or [Chamfer/Elevation/Finet/Thickness/Width]:

Теперь можно указать точку либо задать опцию команды. Поскольку факти­чески для создания контура прямоугольника (рис. 5.9) команда Rectang при­меняет команду Pline, некоторые опции этих команд идентичны. Например, прямоугольник может иметь толщину линий:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: w Specify line width for rectangles <0.0000>: (Введите значение)

Опции Fillet и Chamfer позволяют задать радиус скругления или расстояния фаски:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: f Specify fillet radius for rectangles O.OOOO: (Введите значение)

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: с Specify first chamfer distance for rectangles O.OOOO: (Введите значение) Specify second chamfer distance for rectangles <0.0000>: (Введите значение)

Рис. 5.9. Прямоугольники, которые можно построить командой Rectang

3. Вызывать опции команды в данном случае нет необходимости, поэтому ука­жите мышью позицию левого нижнего угла корпуса микросхемы Когда ото­бразится приглашение ввести вторую угловую точку Specify other corner 'point:, щелкните мышью в месте, где она будет находиться, и на экране поя­вится прямоугольник.

Далее перейдем к черчению контактов микросхемы. Их можно быстро создать командой Donut (Кольцо). Данная команда позволяет задать внутренний и внеш­ний диаметры одного кольца и создать несколько колец (рис. 5.10). Кольца являются сплошными заполненными круговыми объектами типа Pline, имеющими ненулевую толщину. Сплошное заполнение объектов можно отменить с помощью команды Fill или путем изменения значения системной перемен­ной FILLMODE.

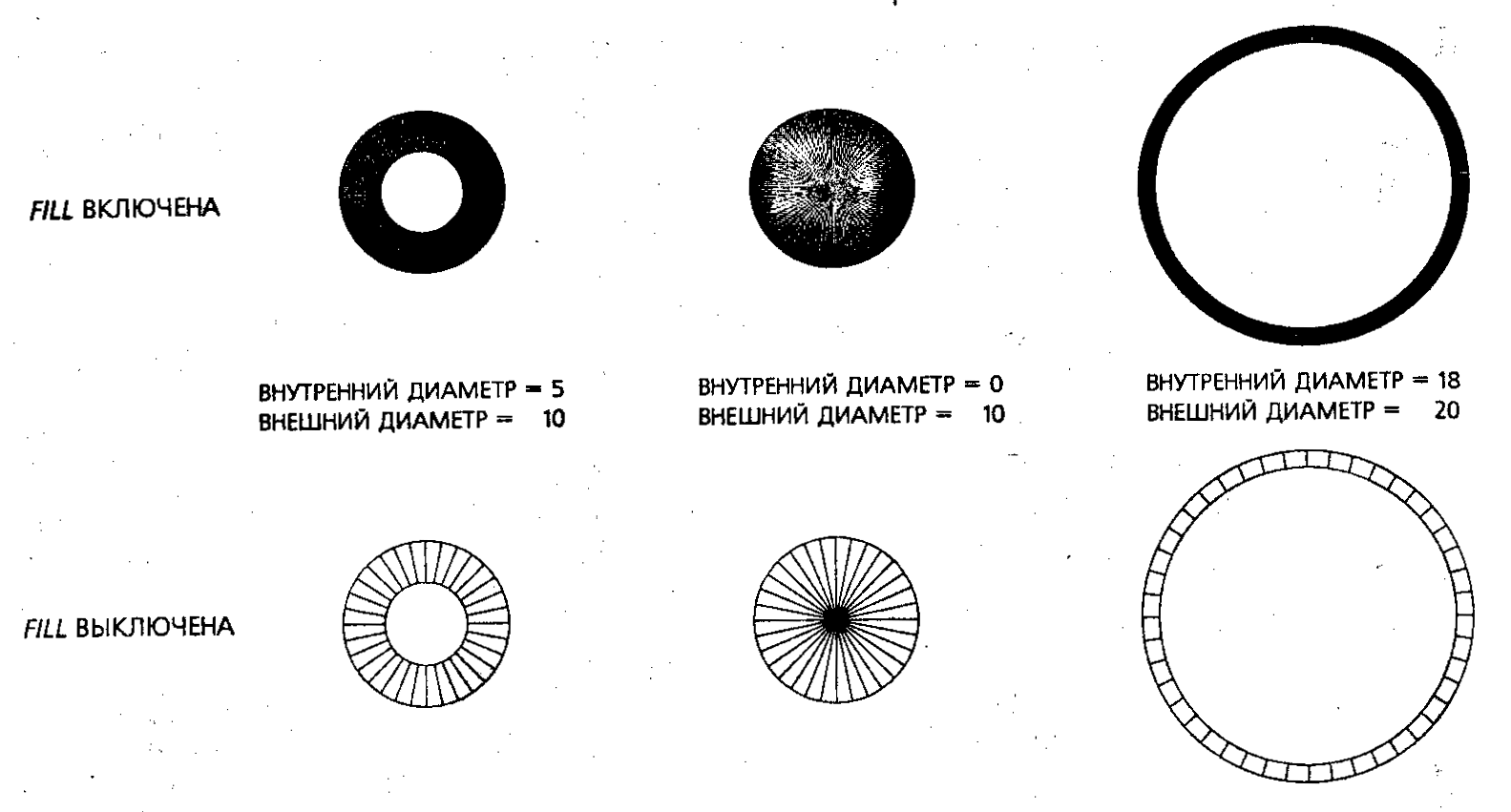

Рис. 5.10. Примеры колец

4. Чтобы облегчить черчение контактов, выключите режим объектной привяз­ки OSNAP. Вызовите команду Donut из меню Draw. Команда отобразит следую­щий диалог:

Command: donut

Specify inside diameter of donut <0.0000>:

Введите значение внутреннего диаметра кольца (в нашем случае - 2), и вы увидите приглашение:

Specify outside diameter of donut <0.0000>:

Теперь нужно задать диаметр внешнего кольца, который у нас должен быть равным 5. В командной строке отобразится следующая информация:

Specify center of donut or <exit>:

Укажите центр кольца. Создайте таким образом требуемое число колец для контактов и выйдите из команды, нажав клавишу Enter.

5. Включите объектную привязку и начертите линии соединения, используя команду Line и привязку к центру колец.

6. Сохраните чертеж.
