Бінарні сенсори

Б

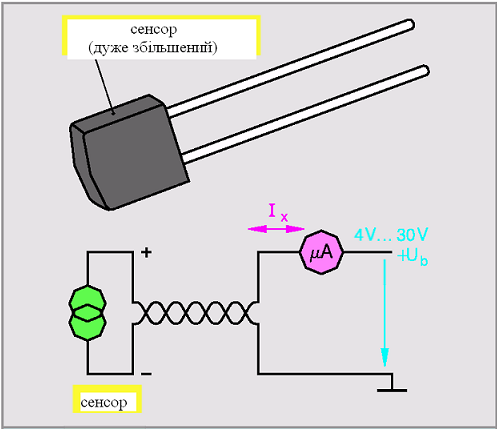

Рис.11.34. Напівпровідниковий

сенсор температури

інарні сенсори характеризуються двозначним вихідним сигналом, наприклад, сигналом, який приймає значення увімкнено/вимкнено, сигналом напруги O В /10 В, струмовим сигналом O mA / 20 mA. Бінарні сенсори влаштовані як реле (перемикачі) або як аналогові сенсори з перемикачем порогового значення. Коли вхідна величина сенсора досягає порогу перемикання, бінарний вихідний сигнал змінює значення. Під час зміни вхідної величини у зворотному напрямі, по досягненню порогового значення, бінарний сигнал знову змінює своє значення (двозначний сигнал). Різниця значення аналогового сигналу в точках зміни значення (перемикання) бінарного сигналу називається гістерезисом (рис. 11.35). Всі бінарні сенсори мають гистерезис.

Тактильний сенсор інформує про зіткнення з зовнішнім предметом (доторкання), наприклад стиковий кінцевий вимикач з пружинним стрижнем (рис. 11.36). Пружинний стрижень закріплений за допомогою кулькового коліна і при дотику викликає перемикання контактів. Тактильні сенсори застосовуються, наприклад на транспортних стрічках для виявлення на них наявності предметів.

Безконтактні сенсори наближення з електронним генеруванням вихідного сигналу працюють без рухомої механічної частини і тому не зношуються. Основними безконтактними сенсорами наближення є індуктивні, ємнісні та оптичні сенсори.

І

Рис.11.35. Гистерезис перемикання

Рис.11.36. Тактильний сенсор

ндуктивні сенсори наближення реагують при наближенні до котушки сенсора металевих предметів (рис. 11.37). Під впливом металу в коливному контурі, який містить котушку сенсора гасяться коливання, тобто амплітуда коливань значно змінюється. За допомогою під’єднаних підсилювача і електронного порогового перемикача формуються бінарні вихідні сигнали. Індуктивні сенсори наближення для дуже малих віддалей наближення мають діаметр біля 4 мм, для віддалей наближення до біля 80 мм – діаметр до 80 мм. Ці елементи невразливі на пилюку, бруд та вібрації. Реагують на всі металеві предмети. Частота перемикань досягає 3000 перемикань на секунду, а повторюваність показань становить біля 1%. Індуктивні сенсори наближення застосовуються, наприклад, як сигнальні перемикачі кінцевого положення столів верстатів, а також для виявлення, порівняння або сортування деталей в виробничих лініях.

Ємнісні сенсори наближення влаштовані так само, як і індуктивні сенсори. Вихідний сигнал змінюється в результаті зміни частоти коливань контуру осцилятора, спричиненої зміною діелектрика поблизу конденсатора сенсора. За допомогою ємнісних сенсорів наближення виявляються предмети зі скла, кераміки, синтетики, деревини, каміння, паперу, а також наявність оливи, води або цементу.

О

Рис.11.37. Індуктивний сенсор

наближення

птичні сенсори наближення працюють як рефлексні сенсори з використанням пульсуючого інфрачервоного випромінювання. При наближенні предмету генероване діодом пульсуюче інфрачервоне випромінювання відбивається від нього і приймається фототранзистором (рис.11.38). Пульсуюче випромінювання застосовується з метою виключення можливості завад від іншого світла. Електронна приймальна система реагує тільки на світло, яке пульсує з постійною частотою. Щоб можна було використовувати оптичні сенсори в дуже малих пристроях, наприклад, в мікроприводах, висилане і відбиране випромінювання пересилається тонкими, гнучкими світлопроводами з скляного волокна. Оптичні сенсори наближення часто використовуються в транспортних пристроях і на монтажних установках (рис. 11.39).

Б

Рис.11.38. Оптичний сенсор

наближення

інарні сенсори температури часто будуються як біметалеві перемикачі (рис. 11.40). Біметалева стрічка, яка складається з двох металів з різними коефіцієнтами теплового розширення, вигинається під час нагрівання і розриває контакт.

Крім біметалів для формування ефекту перемикання використовуються так звані метали з пам'яттю вигляду. Це матеріали, які по-різному, залежно від температури можуть приймати різні стани або вигляд, наприклад, дві різні довжини. У визначеному, дуже вузькому діапазоні температури, змінюють структуру, наприклад, з аустеніту в мартенсит і залежно від тих структур набувають різного вигляду.

Б

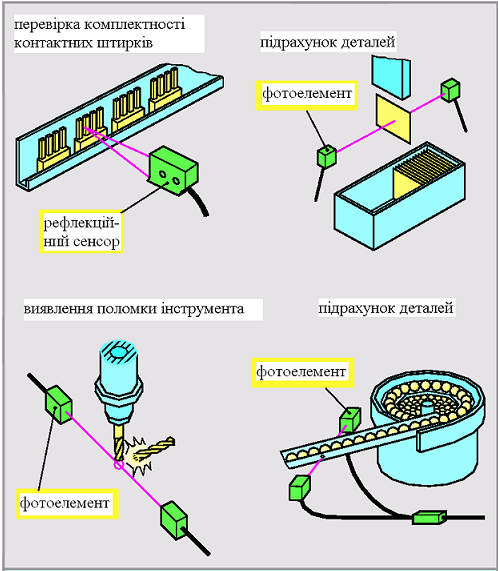

Рис.11.39. Приклади застосування

оптичних сенсорів наближення

інарні сенсори температури застосовуються для охорони від теплового перевантаження і для двоступеневого регулювання температури в електричних опалювальних пристроях, наприклад, в кухонних плитах, прасках, для регулювання температури в приміщеннях або для захисту від перенавантаження в ручних свердлильних верстатах.
