5.5. Система газовыпуска
Данная система предназначена для отвода в атмосферу выпускных газов от главных и вспомогательных дизелей, котлов и камбуза. Она состоит из газовыпускных труб, компенсаторов, изоляции, глушителей шума, искрогасителей и др.
Главный дизель должен иметь отдельный газовыпускной трубопровод. Газовыпускные трубопроводы вспомогательных дизелей могут быть объединены в общий трубопровод при наличии предохранительного устройства, предотвращающего попадание газов из общего трубопровода в трубопроводы неработающих дизелей. Дымоходы автономных котлов могут быть объединены, но не должны совмещаться с газовыпускными трубами дизелей. Газовыпускные трубы проходят по машинному помещению и выводятся через палубы вверх в общую фальштрубу. В установках с утилизацией теплоты выпускных газов дизелей в систему газовыпуска входят также утилизационные котлы.

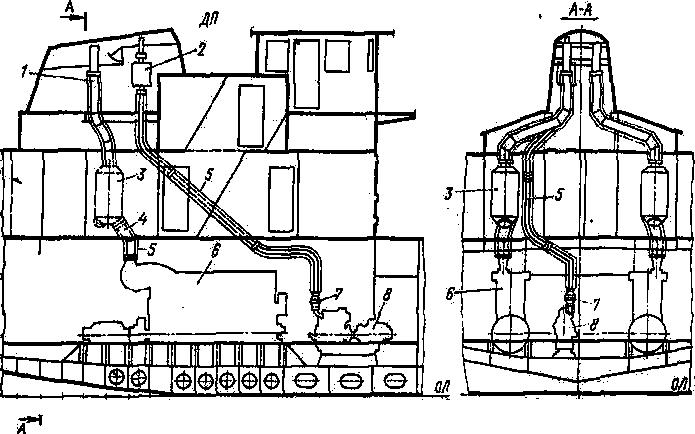

Газовыпускной трубопровод оборудуют компенсаторами. Для уменьшения тепловыделений в машинное помещение трубы покрывают изоляцией, обеспечивающем температуру на их поверхностях не выше 55°С. На рис. 30 изображена принципиальная схема системы газовыпуска на речном теплоходе.
Рис. 30. Принципиальная система газовыпуска |
Газы после турбокомпрессора главного дизеля 6 по трубопроводу 4 поступают в утилизационный котел-глушитель 3 и далее по трубопроводу 1 отводятся вверх в атмосферу.
Вспомогательный дизель 5 имеет самостоятельную систему газовыпуска. На его газовыпускном трубопроводе находится компенсатор 7. Перед выходом газов в атмосферу в фальштрубе установлен глушитель 2. Газовыпускные трубопроводы главных и вспомогательных дизелей покрыты изоляцией 5.
Площадь сечения газовыпускного трубопровода, м2, определяют в зависимости от секундного расхода и допустимой скорости движения газов по следующим формулам:
– для дизелей
;
– для автономных котлоагрегатов
.
Здесь:
– суммарный коэффициент избытка воздуха,
для малооборотных дизелей 1,8 … 2,1, для
быстроходных дизелей 1,3 …
1,7, для
автономных котлоагрегатов 1,2 … 1,3;
= = 14,3 – количество воздуха,
теоретически необходимое для сгорания
1 кг топлива;
= 0,287 – газовая постоянная продуктов
сгорания;
= 573 … 773 – температура выпускных газов
за дизелем, 453…573 – за автономным
котлоагрегатом;
– допустимая скорость движения газов
в трубопроводе, для дизелей 30 … 45, для
автономных котлоагрегатов 20
… 25; Р2
= (0,03 … 0,04) · 102[кПа]
– допустимое давление в трубопроводе.
Высокие скорости и пульсирующий характер движения выпускных газов ДВС, приводит к возникновению шума. Для снижения уровня звукового давления на газовыпускных трубопроводах устанавливают глушители. Выпускные газы содержат твердые частицы догорающего топлива и масла. Они вылетают в атмосферу в виде отдельных искр, которые могут вызвать пожар. По Правилам Регистра, на судах, перевозящих нефтепродукты и легковоспламеняющиеся грузы, а также на толкачах, эксплуатирующихся с такими судами, газовыпускные трубопроводы снабжают искрогасителями. Глушители и искрогасители могут быть объединенными.
Чтобы избежать снижения мощности дизеля и увеличения удельного расхода топлива, сопротивление системы газовыпуска, включая утилизационный котел, глушитель и искрогаситель, не должно превышать 3–4 кПа. Искрогасители бывают «сухими» и «мокрыми».
