Трехфазный переменный ток. Соединение обмоток в звезду и треугольник. Соотношения токов и напряжений.
Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга на определённый угол, называемый фазой. В трёхфазных системах этот угол равен 120 градусам. Обозначаются фазы в РФ латинскими буквами A, B и C.
Преимущества трехфазных сетей
1) Экономичность.
-Экономичность передачи электроэнергии на значительные расстояния.
-По сравнению с системами с большим числом фаз экономичность проявляется в необходимости меньшего числа линейных проводников, что снижает затраты на токопроводящие материалы.
-Меньшая материалоёмкость 3-фазных трансформаторов.
2) Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
3) Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств. Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные и имеют высокие показатели экономичности.
4)Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на "звезду" или "треугольник".
Звездой называется такое соединение, когда концы фаз обмоток генератора соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток приёмника так же соединяют в общую точку. Провода, соединяющие начала фаз генератора и приёмника, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.
Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.
Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

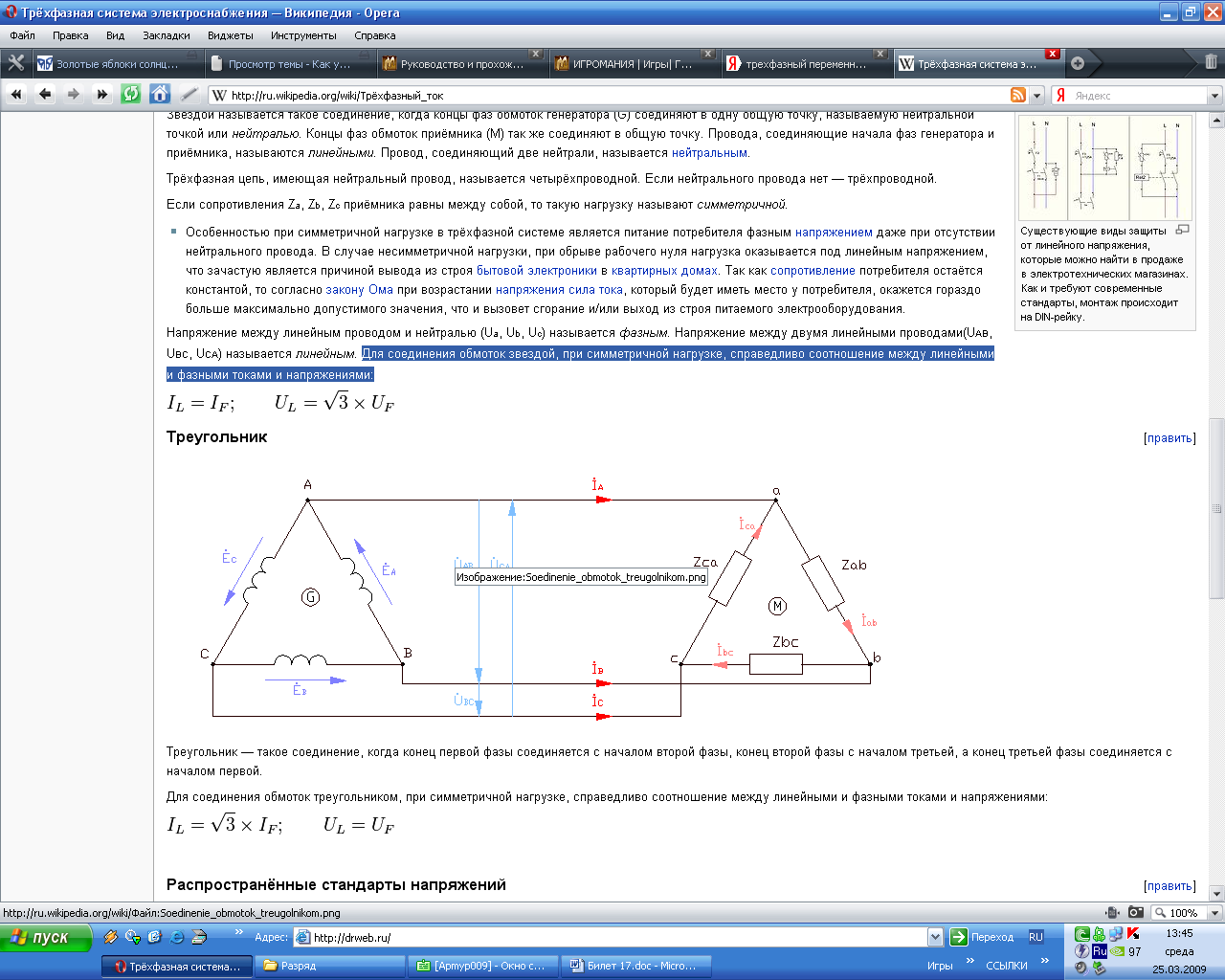

Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.
Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:
Объемы испытаний трансформаторов напряжения различных типов напряжением 330 кВ и выше.
. Измерение сопротивления изоляции обмоток.
Измерение сопротивления изоляции обмотки ВН трансформаторов напряжения производится мегаомметром на напряжение 2500 В.
Измерение сопротивления изоляции вторичных обмоток, а также связующих обмоток каскадных трансформаторов напряжения производится мегаомметром на напряжение 1000 В.
1.2. Испытание повышенным напряжением частоты 50 Гц.
Испытание изоляции обмотки ВН повышенным напряжением частоты 50 Гц проводятся для трансформаторов напряжения с изоляцией всех выводов обмотки ВН этих трансформаторов на номинальное напряжение.
Значения испытательного напряжения основной изоляции 42кв при Unom10кВ
и 95 кв при Unom35кВ
Длительность испытания трансформаторов напряжения - 1 мин.
Значение испытательного напряжения для изоляции вторичных обмоток вместе с присоединенными к ним цепями принимается равным 1 кВ.
Продолжительность приложения испытательного напряжения - 1 мин.
1.3. Измерение сопротивления обмоток постоянному току.
Измерение сопротивления обмоток постоянному току производится у связующих обмоток каскадных трансформаторов напряжения.
Отклонение измеренного сопротивления обмотки постоянному току от паспортного значения или от измеренного на других фазах не должно превышать 2%. При сравнении измеренного значения с паспортными данными измеренное значение сопротивления должно приводиться к температуре заводских испытаний. При сравнении с другими фазами измерения на всех фазах должны проводиться при одной и той же температуре.
1.4. Испытание трансформаторного масла.
У маслонаполненных каскадных трансформаторов напряжения оценка состояния масла в отдельных ступенях проводится по нормам, соответствующим рабочему напряжению ступени.
