5.Измерение тока и напряжения в электрических цепях 0,4-10 кВ.
Ток измеряется амперметрами, а напряжение — вольтметрами. Амперметр включается в цепь последовательно с приемниками энергии, а вольтметр — параллельно (рис. а). При измерениях в цепях постоянного тока целесообразно пользоваться приборами магнитоэлектрической системы, а в цепях переменного тока можно пользоваться приборами любой другой системы.
В цепях выше 1 кВ используют измерительные трансформаторы тока и напряжения, ко вторичным обмоткам которых подсоединяют амперметр или вольтметр. Измерительные трансформаторы служат для увеличения пределов измерения измерительных приборов, а также для их гальванической развязки от цепей высокого напряжения.
Измерение тока и напряжения

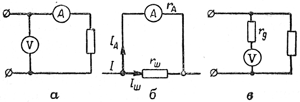

Схемы
включения:
а — амперметра и вольтметра; б — шунта; в - добавочного сопротивления
Для расширения пределов измерения амперметров применяются так называемые шунты, благодаря которым в прибор ответвляется лишь часть измеряемого тока. Шунт представляет собой сопротивление, включаемое последовательно в цепь измеряемого тока, амперметр же включается параллельно шунту (см.рис.). Шунты изготовляются обычно из манганина, обладающего малым температурным коэффициентом, благодаря чему его сопротивление практически остается постоянным. По отношению к прибору шунты бывают внутренние и наружные. Кроме того, в переносных амперметрах часто применяются многопредельные шунты.
Билет №9
1.Объем регламентных работ при периодических ремонтах устройств максимальной токовой защиты потребителей.
Принцип действия и область применения. Максимальная токовая защита срабатывает при увеличении тока защищаемого элемента сверх установленного тока срабатывания (уставки). Причиной увеличения тока трансформатора может быть и повреждение самого трансформатора, и КЗ на шинах или на отходящих элементах НН, а также самозапуск питаемых электродвигателей после кратковременного перерыва питания или подключения к работающему трансформатору дополнительной нагрузки при срабатывании устройства АВР. Для предотвращения излишних срабатываний при токах перегрузки, вызванных самозапуском электродвигателей или подключением дополнительной нагрузки, максимальная токовая защита должна иметь ток срабатывания (уставку), больший, чем максимально возможный ток перегрузки. А для предотвращения излишних (неселективных) срабатываний при КЗ на отходящих элементах НН максимальная токовая защита трансформатора должна иметь орган выдержки времени, замедляющий ее действие на время, необходимое для срабатывания защиты поврежденного отходящего элемента. Функциональная схема максимальной токовой защиты приведена на рис. 19.
Измерительная часть максимальной токовой защиты трансформаторов 10 кВ состоит из двух или из трех максимальных реле тока Т (три реле устанавливаются для защиты трансформаторов со схемой соединения обмоток ∆/Y или Y/∆). Реле тока включены на токи фаз А и С и на ток фазы В, проходящий в обратном проводе схемы соединения трансформаторов тока ТТ в неполную звезду (рис. 19). Выходное действие реле тока осуществляется по схеме «ИЛИ»„ т. е. защита может действовать при срабатывании одного, двух или трех реле. В логической части должен быть орган выдержки времени В, позволяющий установить время срабатывания защиты в пределах от 0,1 до 1,3 с. Предусматриваются также сигнальный орган СО и исполнительный орган НО, распространяющий действие защиты на отключение трансформатора с двух сторон, т. е. действующий на отключение выключателя В на стороне 10 кВ и автомата АВ на стороне 0,4 кВ. На трансформаторах 10/6 кВ действие защиты распространяется на отключение двух выключателей.
Максимальная токовая защита обязательно устанавливается на всех трансформаторах, и в том числе на всех трансформаторах 10 кВ, независимо от установки других защит (газовой, дифференциальной или отсечки). Это объясняется тем, что максимальная токовая защита защищает не только трансформатор, но и шины НН, а также может резервировать защиты и выключатели на отходящих элементах НН, т. е. осуществлять дальнее резервирование.
