4.Конструкция измерительных трансформаторов напряжения, проверка классов точности.

Трансформатор напряжения предназначен для понижения высокого напряжения до стандартного значения 100 или В и для отделения цепей измерения и релейной защиты от первичных цепей высокого напряже­ния.

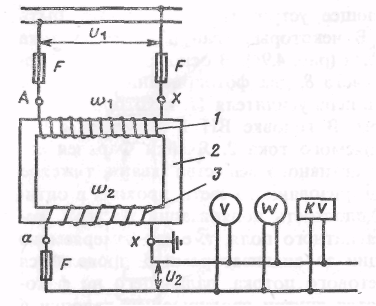

   Схема включения однофазного трансформатора напряжения показана на рис.; первичная обмотка включена на напряжение сети U₁, а ко вторичной обмотке (напряжение U₂) присоединены параллельно катушки из­мерительных приборов и реле. Для безопасности обслуживания один выход вторичной обмотки заземлен.

   Трансформатор напряжения работает в режиме, близком к холостому ходу, так как сопротивление параллельных катушек приборов и реле большое, а ток, потребляемый ими, невелик.

   Классификация по классам точности :

Класс точности	Дополнит. погрешность от напряжения	Дополнит. угловая погрешность	Область применения
0,2	0,2	10	Лабораторные измерения
0,5	0,5	20	Учет электроэнергии
1,0	1,0	40	Щитовые приборы
3,0	3,0	Не нормируется	Сигнализация , цепи защит.

   Погрешность зависит от конструкции магнитопровода, магнитной про­ницаемости стали и от cos ф вторичной нагрузки

   В конструкции трансфор­маторов напряжения предусматривается компенсация погрешности по на­пряжению путем некоторого уменьшения числа витков первичной обмот­ки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток.

   Измерительные трансформаторы напряжения выбирают:

  -- по напряжению установки Uуст=Uном

  -- по конструкции и схеме соединения обмоток

  -- по классу точности

-- по вторичной нагрузке

5.Резинотехнические изделия. Их изоляционные свойства и область применения.

Резинотехнический материал – это материал, полученный путем вулканизации каучука. Для экономии каучука в резину добавляют мел, тальк, слюду. Для улучшения свойств добавляют кремнийорганические соединения.

Сырая резина может накладываться на голые провода при помощи специальной машины.

Резина водо-газонепроницаема , но под воздействием воды электрические свойства ухудшаются.

Недостатки: ограниченная морозостойкость, химостойкость, световое старение..

Резина применяется для изготовления изоляции жил, изоляция выводов электрических машин, диэлектрические перчатки и т.д.

Билет №7

1.Санитарные требования к рабочему месту, нормы освещения.

Требования к рабочему месту

Оборудование рабочего места для выполнения работы оператора в положении сидя должно соответствовать эргономическим требованиям.

Гигиенические требования к рабочим местам

- Шкафы для хранения рабочих документов и материалов следует располагать в подсобных помещениях.

- При организации рабочего места следует обеспечивать соответствие конструкций всех элементов рабочего места и их взаимного расположения эргономическим требованиям с учетом характера выполняемой деятельности, комплексности технических средств, форм организации труда.

Гигиенические требования к рабочему столу (пульту):

- Конструкция рабочего стола (пульта) должна обеспечивать оптимальное размещение на рабочей поверхности необходимого комплекта используемого оборудования с учетом его количества и конструктивных особенностей (приборы связи, телефоны и др.) и документов, в зависимости от характера выполняемой работы.

- Высота рабочей поверхности стола (пульта) должна регулироваться в пределах 680 - 800 мм. При отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм.

- Органы ручного управления технологическим оборудованием должны быть легко досягаемы в зоне моторного поля: по высоте - 900-1300 мм, по глубине - 400-500 мм.

- Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной - не менее 500 мм, глубиной на уровне колен - не менее 450 мм и на уровне вытянутых ног - не менее 650 мм.

Требования к рабочему креслу:

- Рабочее кресло должно обеспечивать поддержание физиологически рациональной рабочей позы диспетчера в процессе трудовой деятельности, создавать условия для изменения позы с целью снижения статического напряжения мышц шейно-плечевой области и спины, а также для исключения нарушения циркуляции крови в нижних конечностях и предупреждения развития утомления.

Приборы, оборудование, ЭВМ и др., установленные на рабочих местах, должны иметь санитарно-эпидемиологические заключения на соответствие санитарным правилам и нормативам.

Освещение рабочего места

Естественное освещение рабочих помещений должно осуществляться за счет световых проемов и обеспечивать коэффициент естественного освещения (КЕО) не ниже 1,2% в зонах с устойчивым снежным покровом и не ниже 1,5% на остальной территории. Указанные значения КЕО нормируются для зданий, расположенных в III световом климатическом поясе.

Искусственное освещение диспетчерских помещений должно обеспечиваться системой общего равномерного или комбинированного освещения.

Освещенность поверхности стола (пульта) диспетчера в зоне размещения рабочих документов должна составлять 300 - 500 лк, пол основных проходов - 100 лк.

Допускается установка местных светильников.

Светильники местного освещения должны иметь не просвечивающий отражатель с защитным углом не менее 40°.

Величина коэффициента пульсации освещенности, создаваемой газоразрядными лампами, не должна превышать 5%.

Контроль за уровнями освещенности осуществляется в соответствии с методическими указаниями по проведению оценки освещенности рабочих мест.
