Задание №1.
1 .Описание цикла в целом и характеристика каждого его процесса.
В отличие от цикла поршневого двигателя, в котором все процессы протекают в объеме цилиндра, последовательно чередуясь, в цикле газотурбинного двигателя процессы осуществляются в разных элементах осуществляются в разных элементах двигателя одновременно при непрерывном или пульсирующем потоке через них рабочего тела.
В цикле газотурбинного двигателя с непрерывным потоком, теплота к рабочему телу подводится при постоянном давлении, в цикле с пульсирующим потоком подвод теплоты осуществляется при постоянном объеме.
В газотурбинном двигателе, работающем по циклу подвода теплоты с постоянным объемом, процесс сгорания происходит при закрытых впускных и выпускных клапанах, установленных в камере сгорания, т.е. в замкнутом объеме камеры. При этом топливо впрыскивается в камеру периодически в момент закрытия клапанов.
Цикл с периодическим сгоранием топлива при v=const более экономичен, но для его осуществления необходима установка в камере сгорания впускных и выпускных клапанов, что в значительной степени усложняет конструкцию двигателя и снижает надежность его работы. Кроме того значительные гидравлические сопротивления клапанов существенно снижают термодинамические преимущества в действительном цикле и даже могут привести к отрицательному эффекту. Поэтому двигателя с таким циклом не получили практического применения, все выполненные конструкции газотурбинного двигателя работают по циклу со сгоранием топлива при постоянном давлении.
Улучшение экономических показателей газотурбинного двигателя достигается осуществлением цикла с регенерацией теплоты, а также приближением цикла газотурбинного двигателя к обобщенному циклу Карно, в котором кроме увеличения термического КПД увеличивается и удельная работа.
Учитывая, что цикл с подводом теплоты при постоянном объеме в настоящее время не находит практического применения.

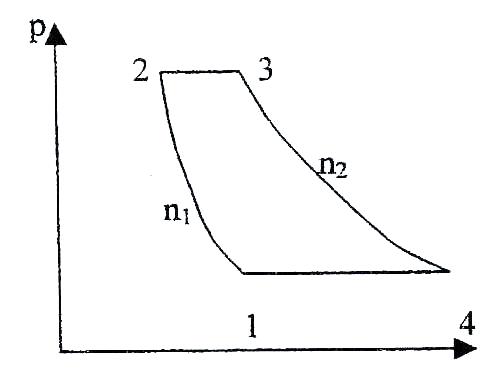

Рисунок 1 Диаграмма цикла газотурбинного двигателя с постоянным объемом
Цикл газотурбинной установки с изобарным подводом тепла задан параметрами p1= 0,098 мПа, Т1 = 297К и значениями величин β=9,25, ρ=3,27, n1 = 1,34, n2=1,31.
2.Определение параметров (р,V,т) всех характерных точек цикла.
Определение параметров всех характерных точек цикла начнем с вычисления удельного объема газа в точке 1. Из уравнения Клайперона-Менделеева[1]:
pv=RT
где
R=287
Дж/кг
К
– газовая постоянная воздуха
Определим параметры точки 2
,
следовательно
Процесс 1-2- политропный, с показателем политропы n1
,
следовательно
Величину Т2 находим из уравнения состояния идеального газа
Определяем параметры точки 3
Процесс 2-3 изобарный для него в соответствии с законом Гей-Люссака
;
Процесс
1-4 изобарный, поэтому
Процесс 3-4 - политропный с показателем политропы n2. Для него:
,
отсюда
Температура в точке 4 найдем из уравнения состояния для этой точки:
Эту же температуру можно найти, записав закон Гей-Люссака для изобарного процесса 4-1 (1):
,
откуда следует
Совпадение полученных результатов служит свидетельством правильности проведенных вычислений и отсутствии арифметических ошибок.
