Архитектуре гражданских зданий
Виды серийных секций жилых многоквартирных домов и конфигурации домов, получаемых из них.
Секционные жилые дома – это здания, состоящие из нескольких однотипных по структуре планировки блок-секций, различающихся по этажности, протяженности и конфигурации.
Планировочное решение секции зависит от числа квартир, выходящих на поэтажную лестничную площадку. Рекомендуется разрабатывать блок-секцию с тремя или четырьмя квартирами на этаже.
Чаще всего жилые секции проектируются на основе прямоугольной модульной координационной сетки, что в большей степени соответствует естественной форме элементов квартиры (жилых и подсобных помещений, лестничных маршей), технологии более экономичного возведения зданий и т. д. Однако творческое сочетание простых в плане блок-секций может привести к созданию разнообразных по композиционному строю и выразительности жилых комплексов. Для этого применяют как минимум три основных типа секций: рядовые, торцевые и поворотные.
Рядовая секция – это секция, как правило, прямолинейного очертания, находящаяся между двумя другими частями жилого дома.
Торцевые секции располагаются по краям дома. Одна из стен секции должна блокироваться с соседней рядовой секцией. Зачастую торцевая секция повторяет планировку рядовой секции с изменением конструкции торцевой наружной стены. Она может быть глухой или с оконным проемом, лоджиями или балконами.
Поворотные секции применяют для формирования домов сложной конфигурации. Наиболее часто встречаются угловые секции с поворотом на 135 или 90 градусов. Поворотные секции проектируются как рядовыми, так и торцевыми.
Секции различной конфигурации, этажности, числа и типов квартир объединяются в одну серию.
Секции в рамках одной серии разрабатываются на основе однотипных конструктивных и планировочных схем. Например, если принята та или иная конструктивная система несущих элементов, то она должна использоваться во всех секциях. Это важно для оптимизации строительного процесса. Квартиры во всех секциях должны быть с одинаковой степенью комфорта, что достигается за счет применения единого планировочного приема и одинаковой инженерной оснащенности.
4 Система размеров в проектировании и строительстве согласно принципов модульной стандартизации

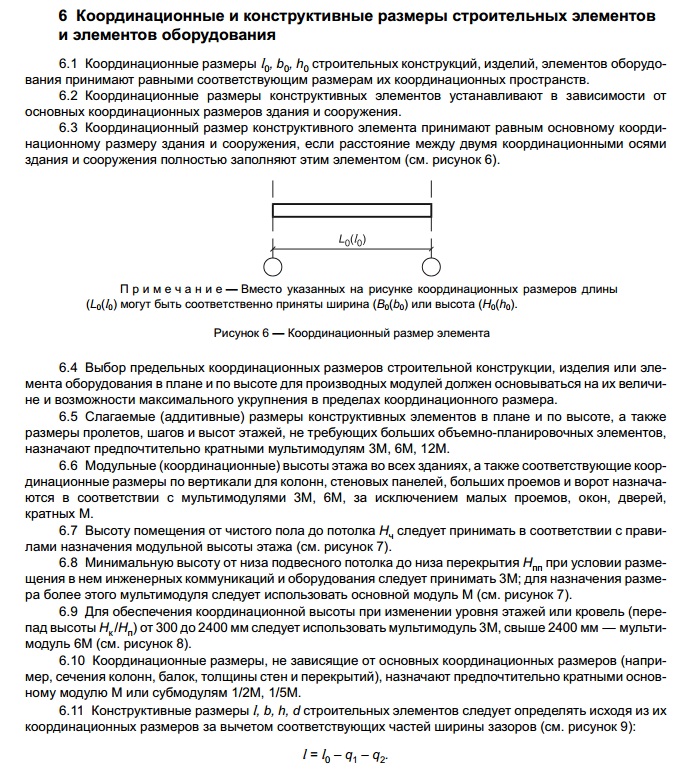

Основой для унификации и стандартизации геометрических параметров служит модульная координация размеров в строительстве (МКРС).
Основные положения МКРС (согласно стандарту СЭВ 1001—78) представляют собой правила координации (согласования) размеров объемно-планировочных и конструктивных элементов зданий и сооружений, их элементов, строительных конструкций и элементов оборудования на базе модуля.

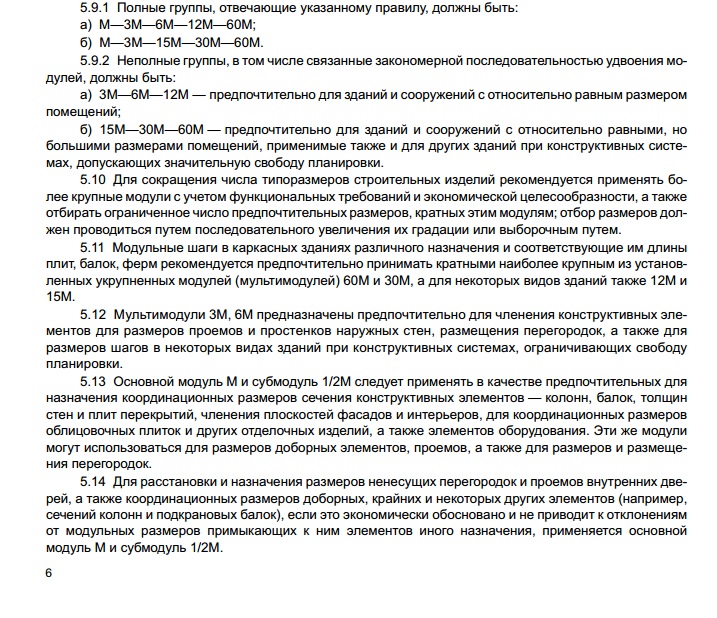

Суть МКРС в том, что все размеры объем но-планировочных} конструктивных и других элементов зданий и сооружений должны быть кратны модулю, названному основным, — размеру, принятому за основу для назначения других, производных от него модулей. За величину основного модуля, обозначенного М, принят размер 100 мм. Помимо основного вводятся также производные модули: укрупненные (мультимодули) и дробные (субмодули). Укрупненные модули: 60М (6000 мм); ЗОМ; 12М; 6М (600 мм); ЗМ; 2М (200 мм) *. Дробные модули: 1/2М (50 мм); 1/5М (20 мм); 1/10М (10 мм); 1/20М (5 мм); 1/50М (2 мм); 1/100М (! мм).
Применение МКРС в первую очередь осуществляется при установлении размеров между координационными осями зданий и сооружений. Так называются осевые линии, вдоль которых располагаются основные несущие конструкции (стены, колонны). Расстояние в плане между координационными осями здания в направлении, соответствующем расположению основной несущей конструкции перекрытия или покрытия; называют пролетом
(рис. 1.4). Расстояние в плане между координационными осями в другом направлении называют шагом (рис. 1.6) (часто, например, применяют выражение — шаг несущих конструкций:). И пролет, и шаг назначают исходя из условий использования стандартных конструктивных элементов — ригелей, балок, плит перекрытий, ферм

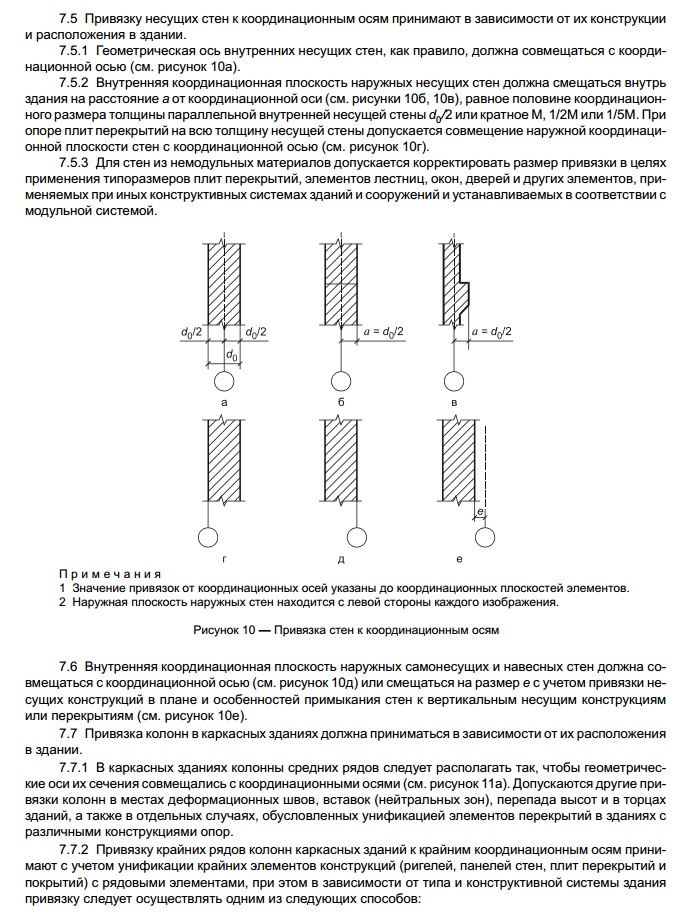

Согласно МКРС, высота этажей всегда должна быть модульной. В одноэтажных производственных зданиях высота этажа равна расстоянию от уровня пола до нижней грани несущей конструкции покрытия (рис. 1.7,6). Планировочным элементом называют горизонтальную проекцию объемно-планировочного элемента. Соответственно координационные оси — горизонтальные проекции вертикальных координационных плоскостей. Координационные оси называют также разбивочными осями: этимология этого традиционного термина—разбивка осей в натуре перед началом строительства. Систему модульных разбивочных осей упрощенно называют еще сеткой осей. Их обозначают кружками и маркируют: продольные оси буквами, поперечные — цифрами. Последовательность маркировки осей принята слева направо и снизу вверх. Эта система осей при проектировании служит той координатной сеткой, на основе которой устанавливается взаимное расположение всех несущих конструкций между собой, а при строительстве они служат той размерной основой, которая позволяет точно осуществлять в натуре эти согласования. Для этих целей в проектах должна быть точно указана привязка основных несущих конструкций к координационным осям. Этим термином обозначают расположение граней конструктивных элементов (несущих и некесущих), встроенного оборудования по отношению к координатным осям.
