2.6 Определение предельных допускаемых изгибных и контактных напряжений при расчёте на статическую прочность при кратковременных перегрузках
- предельно допустимые контактные напряжения для зубьев с цементацией
- предельно допустимые изгибные напряжения для зубьев с цементацией
Таблица 3.
Допускаемые напряжения |
Первая ступень |
Вторая ступень |
||
Шестерня |
Колесо |
Шестерня |
Колесо |
|
[σH] |
1140 |
1152 |
1152 |
1505,35 |
[σF] |
440 |
440 |
440 |
440 |
[σH]max |
2380 |
2380 |
2380 |
2380 |
3. Определение геометрических параметров зацепления и проверка расчётов
(Для первой ступени)
3.1 Определение предварительных значений основных геометрических
параметров из условия контактной выносливости контактной поверхности зубьев

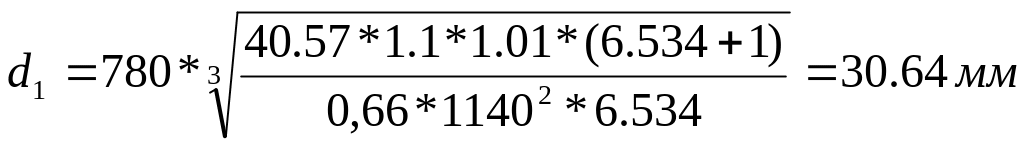

3.1.1 Определение предварительного значения диаметра делительной окружности шестерни
,
- значение предварительного диаметра
делительной окружности шестерни, где:
- вспомогательный
коэффициент для прямозубых передач при
окружной скорости менее 2 м/с; [2 стр.135]
-
расчётный крутящий момент на валу
шестерни
-

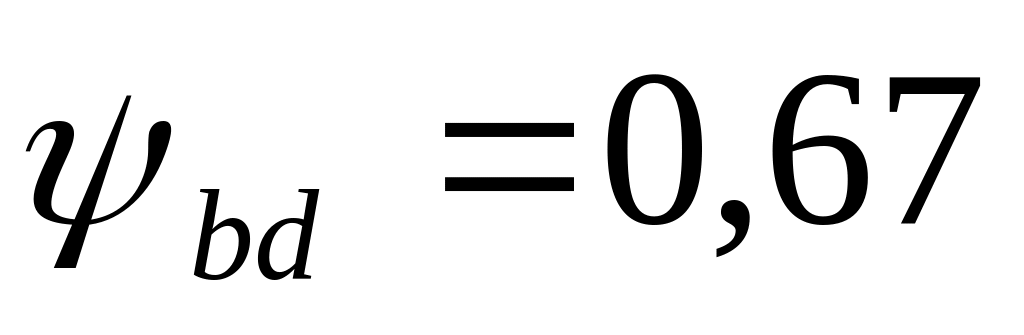

коэффициент ширины шестерни относительно
диаметра;
- предварительное значение коэффициента
неравномерности распределения нагрузки
по длине контактных линий при расчёте
на контактную выносливость в случае
неприрабатывающихся зубчатых колёс
при
и
симметричном расположении зубчатых
колёс относительно опор; [2 рис. 8,15]
-
предварительное значение коэффициента
динамичности нагрузки для тихоходной
ступени; [2 табл. 8,3]
[σH] = 1140 МПа – допускаемое контактное напряжение при расчете на контактную выносливость;
i=6,534 – передаточное отношение ступени;
3.1.2 Определение предварительного значения межосевого расстояния
мм
- значение предварительного межосевого
расстояния

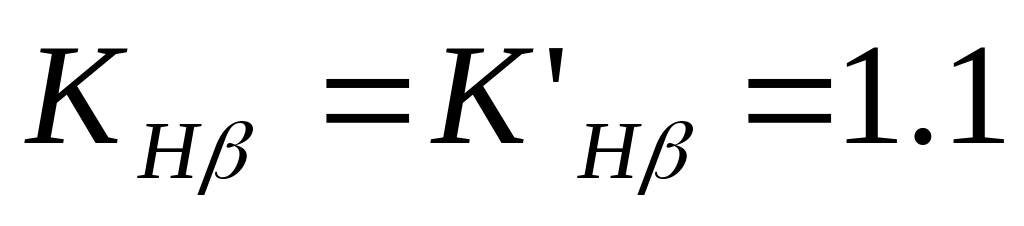

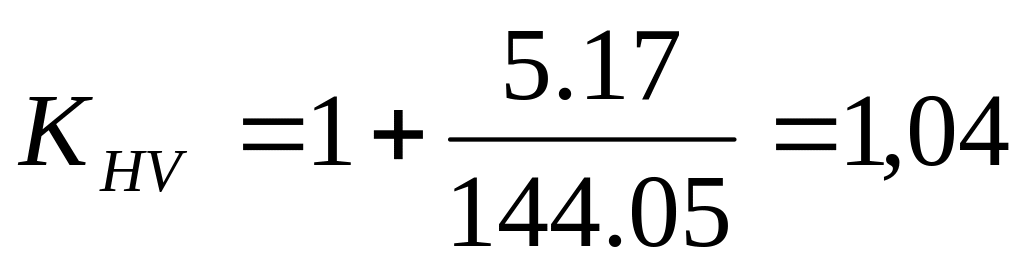

3.1.3 Уточнение коэффициента неравномерности распределения нагрузки
-
коэффициент неравномерности распределения
нагрузки
3.1.4 Уточнение коэффициента динамичности нагрузки
- коэффициент
динамичности нагрузки

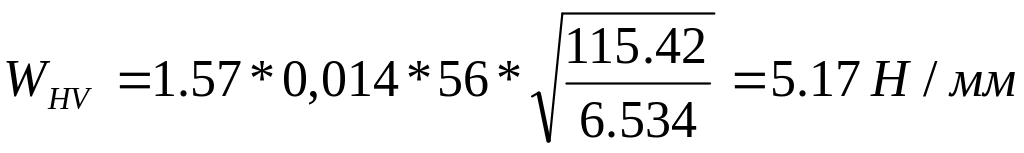

- удельная
динамическая окружная сила при расчёте
на контактную выносливость, где:
-
окружная скорость в зацеплении
-
коэффициент, учитывающий влияние вида
зубчатой передачи и модификации профиля
головок зуба при H1
и H2
> HB
350 для прямозубых колёс при отсутствии
модификации головки зуба; [6 табл. 11]
-
коэффициент, учитывающий влияние
разности шагов зацепления зубьев
шестерни и колеса в предположении, что
модуль передачи m<3.5мм
и для передачи 8 степени точности; [6
табл. 12]
-
удельная расчётная окружная сила без
учёта динамической нагрузки, возникающей
в зацеплении

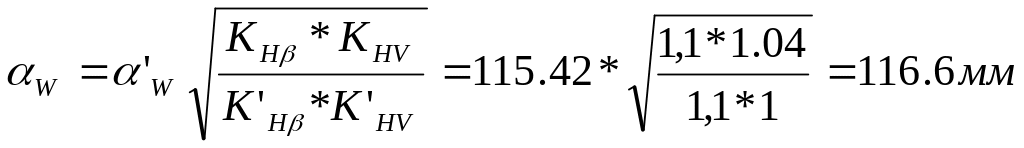

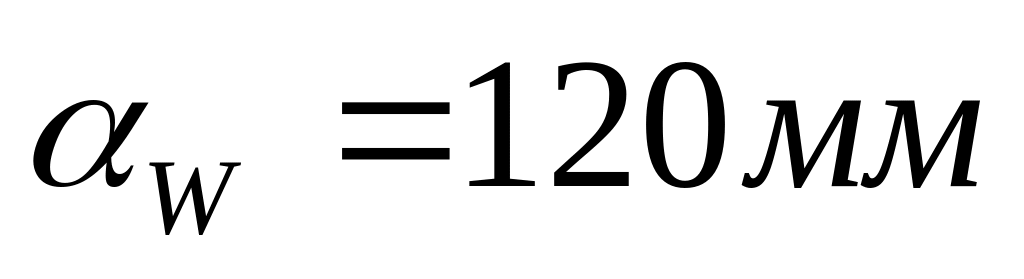

3.1.5 Уточнение величины межосевого расстояния
Округляем значение межосевого расстояния и окончательно принимаем
3.2 Определение основных геометрических параметров передачи и уточнение её передаточного отношения

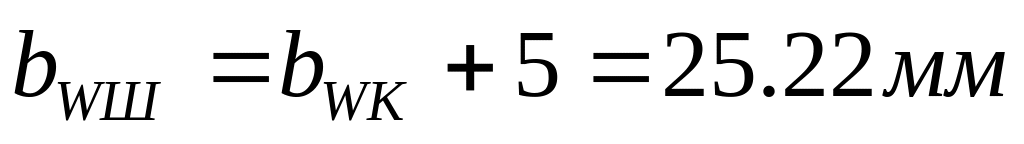

3.2.1 Определение ширины зубчатого венца колеса и шестерни
-
ширина зубчатого венца колеса
-
ширина зубчатого венца шестерни
3.2.2 Определение модуля зацепления из условия равнопрочности зубьев на контактную и изгибную выносливость
Найденный модуль m=1,31 округлим до стандартного значения m=1,5 по первому ряду( в большую сторону);

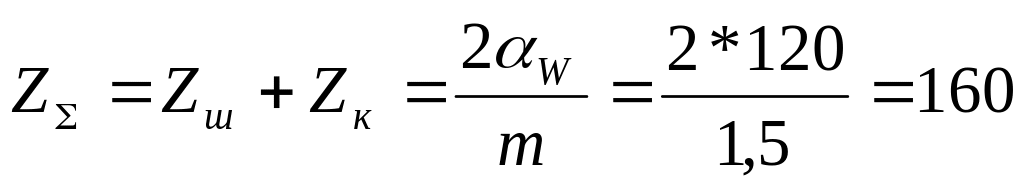

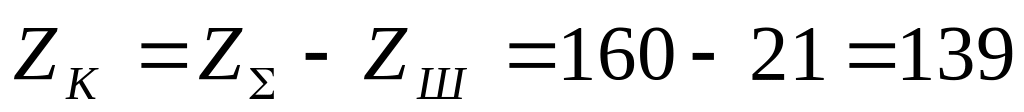

3.2.3 Определение чисел зубьев шестерни и колеса
- суммарное число
зубьев
- число зубьев
шестерни
- число зубьев
колеса

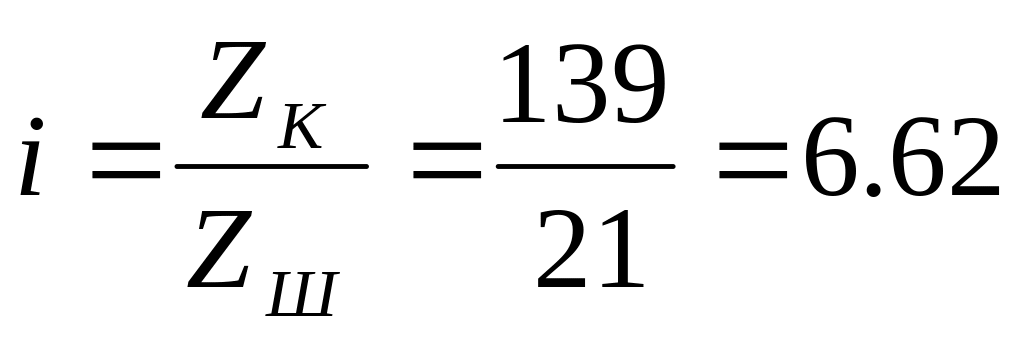

3.2.4 Уточнение передаточного отношения
- уточнённое
передаточное отношение
Допускаемый
результат [
]
= ±
,
следовательно полученный результат
удовлетворяет требованию.

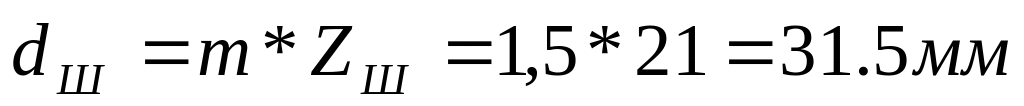

3.2.5 Определение диаметров делительных окружностей
- диаметр делительной
окружности шестерни
- диаметр делительной
окружности колеса

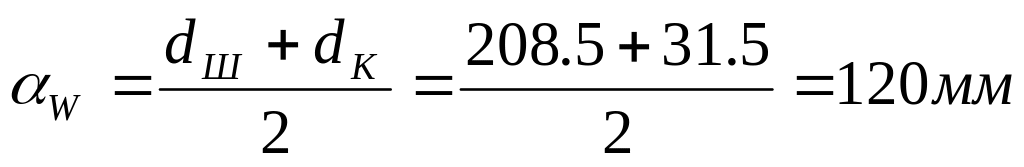

3.2.6 Проверка межосевого расстояния
- межосевое
расстояние
3.2.7 Определение диаметров окружностей вершин зубьев
- диаметр окружности
вершин зубьев шестерни
-
диаметр окружности вершин зубьев колеса
3.2.8 Определение диаметров окружностей впадин
- диаметр окружности
впадин шестерни
-
диаметр окружности впадин колеса
3.3 Проверка возможности обеспечения принятых механических характеристик материала зубчатых колёс при химико-термической обработке заготовок
Условие обеспечения принятых механических характеристик материала имеет вид
,
где S
– определяющий размер заготовки.

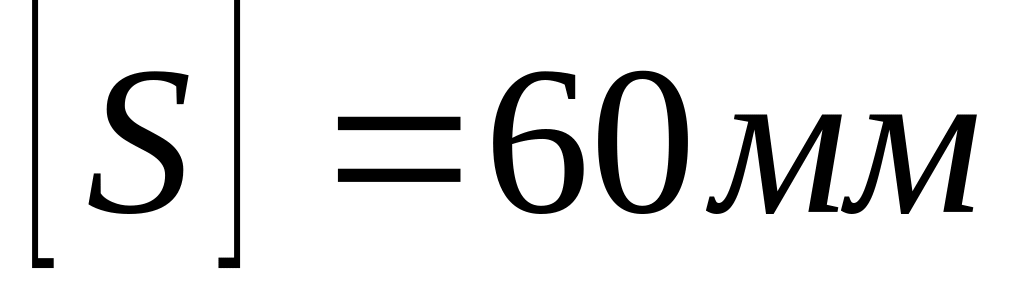

- максимально-допустимый
размер, обеспечивающий требуемые
механические характеристики материала.

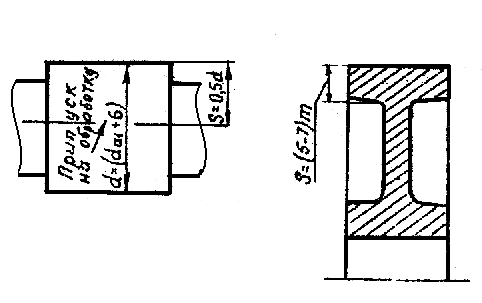

Определяющие размеры для шестерни и колеса показаны на рисунке.
Как следует из рисунка
Таким образом, условие обеспечения принятых механических характеристик материала выполняется.
