25. Назначение, состав радиостанции «ландыш-5». Структурная схема передающей и приемной радиостанций. Назначение функциональных блоков радиостанций.
1.1. Назначение радиостанции
Ультракоротковолновая приемно-передающая радиостанция "Ландыш" предназначена для ведения симплексной беспоисковой и бесподстроечной двухсторонней связи по линии "земля-борт" между экипажем самолета (вертолета) и диспетчером управления воздушным движением на международных и местных воздушных трассах гражданской авиации.
Состав. В состав РС входят приемопередатчик, пульт дистанционного управления (ПДУ), измерительный блок и амортизационная рама.
Радиостанция "Ландыш" выполнена по трансиверной схеме, поэтому ряд ее блоков и каскадов используются как в режиме приема, так и в режиме передачи. Радиостанция состоит из трактов приема, передачи и общих для каналов передачи и приема устройств: синтезатора, системы управления и перестройки, блока питания. Трансиверная схема построения существенно уменьшает структурную избыточность, однако исключает работу станции в дуплексном режиме [1, 2].
Приемный тракт радиостанции

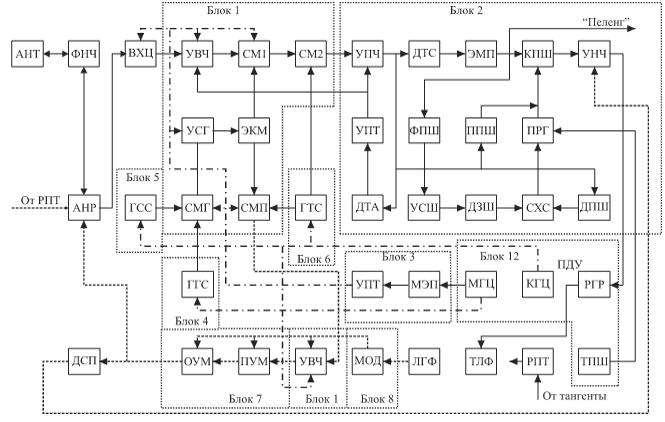

Приемный тракт радиостанции (рис. 1) выполнен по супергетеродинной схеме с двойным преобразованием частоты [2]. Входной сигнал диапазона 118 7...135,975 МГц от антенны (АНТ) через антенный фильтр (ФНЧ) и антенное реле (АНР) поступает на вход преселектора
Преселектор состоит из входной цепи (ВХЦ) и двухкаскадно- го усилителя высокой частоты (УВЧ), обеспечивает избирательность по зеркальному каналу первой промежуточной частоты и побочным частотам, а также усиление принимаемого сигнала в полосе частот порядка 1 МГц.
С выхода УВЧ сигнал поступает на первый смеситель приемника СМ1. На второй вход первого смесителя приемника СМ1 подается напряжение первого гетеродина, которое формируется из колебаний ГГС и ГСС синтезатора частот следующим образом.
Второй смеситель приемника СМ2 предназначен для преобразования сигналов первой промежуточной частоты (дискретное значение /пч1 определяется настройкой РС) в колебания на второй промежуточной частоте / 2, которая имеет постоянное значение, равное /пч2 = 1,6 МГц. На второй вход второго смесителя приемника СМ2 поступает напряжение второго гетеродина, в качестве которого используется сигнал генератора точной сетки (ГТС).
Усилитель промежуточной частоты
Трехкаскадный УПЧ предназначен для основного усиления сигналов до величины, необходимой для нормальной работы устройств, подключенных к его выходу.
Детектор сигнала
Детектор сигнала преобразует АМ сигналы второй промежуточной частоты в напряжение низкой частоты, форма которых соответствует форме огибающей АМ колебаний.
Усилитель низкой частоты
Усилитель низкой частоты предназначен для усиления напряжения звуковой частоты, выделенного детектором сигнала, до величины, необходимой для нормальной работы телефонов.
Система АРУ
Система АРУ обеспечивает нормальную работу приемного устройства радиостанции в условиях значительного изменения напряженности поля, создаваемого передатчиком корреспондента в точке приема.
Подавитель шума
Подавитель шума (ПШ) предназначен для устранения шума в телефонах
Передающий тракт радиостанции
Передающий тракт радиостанции "Ландыш-5" обеспечивает передачу сообщений экипажа ВС аэродромным командно-диспетчерским пунктам и экипажам других ВС в процессе полета, а также используется в качестве возбудителя наземной радиостанции "Спрут-1
Усилитель высокой частоты передатчика
Усилитель высокой частоты (УВЧ) передатчика состоит из пяти усилительных каскадов
Высокочастотная головка передатчика
Высокочастотная (ВЧ) головка передатчика представляет собой широкополосный усилитель мощности с полосой пропускания, обеспечивающей работу передатчика во всем диапазоне рабочих частот РС без перестройки.
Модулятор радиостанции
Модулятор радиостанции (МОД) предназначен для усиления сигналов звуковой частоты, поступающих с ларингофонов авиа гарнитуры, до уровня, необходимого для осуществления амплитудной модуляции в каскадах.
Детектор самопрослушивания
Детектор самопрослушивания предназначен для прослушивания работы собственного передатчика.
Синтезатор частот радиостанции
Синтезатор частот РС построен по способу прямого синтеза частот. В режиме "Прием" синтезатор генерирует гетеродинные напряжения для первого (СМ1) и второго (СМ2) смесителей приемника, в режиме "Передача" - используется как задающий генератор тракта передачи.
Пульт дистанционного управления
Регулировка уровня громкости осуществляется регулятором (РГР), расположенным на передней панели ПДУ. Сигнал с выхода УНЧ поступает на схему РГР и с ее выхода на телефоны оператора.
