Работа № 1 устройство и работа двигателя внутреннего сгорания, кривошипно-шатунного и газораспределительного механизмов

1.1. Цель работы

Изучить общее устройство и классификацию двигателей внутреннего сгорания (ДВС), назначение, конструктивные особенности и взаимодействие деталей кривошипно-шатунного (КШМ) и газораспределительного (ГРМ) механизмов.

1.2. Изучить на занятиях

Основные параметры, характеризующие двигатель, назначение КШМ двигателя, конструктивные особенности деталей КШМ различных типов двигателей, назначение и устройство ГРМ изучаемых двигателей, преимущества и недостатки ГРМ различных типов.

1.3. Отчет о работе

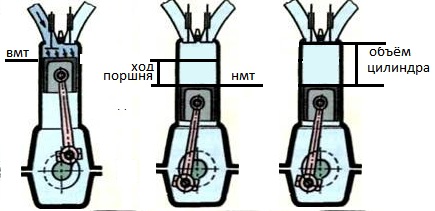

Схема ДВС с обозначением следующих параметров: ВМТ, НМТ, Ход поршня и объемов цилиндров.

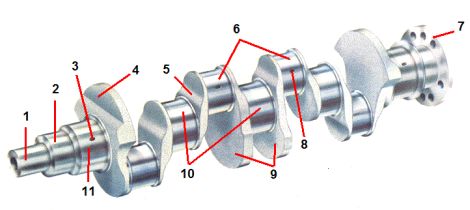

Схема коленчатого вала двигателя

1. носок коленчатого вала;

2. посадочное место звездочки (шестерни) привода распределительного вала;

3. отверстие подвода масла к коренной шейке;

4. противовес;

5. щека;

6. шатунные шейки;

7. фланец маховика;

8. отверстие подвода масла к шатунной шейке;

9. противовесы;

10. коренные шейки;

11. коренная шейка упорного подшипника

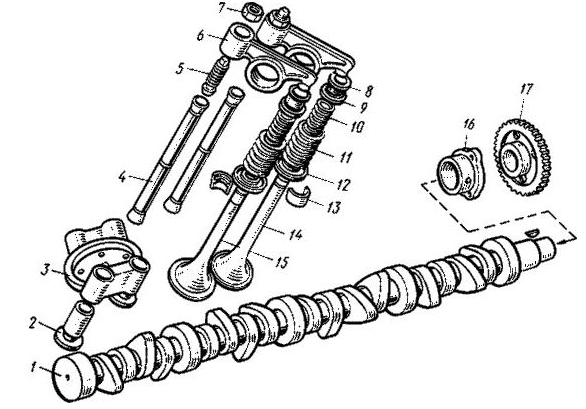

Схема ГРМ с верхним расположение клапанов

1-распределительный вал

2-толкатель

3-направляющая толкателя

4-штанга

5-регулировочный винт

6-коромысло

7-контрогайка

8-втулка

9-тарелка

10-пружина внутренняя

11-пружина наружная

12-шайба

13-сухарь

14-впускной клапан

15- выпускной клапан

16- фланец

17-шестерня

Перечислите основные механизмы и системы двигателя

Механизмы:

1. ГРМ

2. КШМ

Системы:

1. Система впуска

2. Система питания

3. Система смазки

4. Система охлаждения

5. Система выпуска

Дайте определение следующим параметрам ДВС: ВМТ, НМТ, ход поршня, рабочий и полный объем цилиндра, степень сжатия.

ВМТ — положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала.

НМТ — положение поршня в цилиндре, соответствующее минимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала.

Ход поршня — путь, проходимый поршнем в цилиндре от одного своего крайнего (мертвого) положения до другого.

Рабочий объем цилиндра — объем, освобождаемый поршнем при его движении от ВМТ к НМТ.

Полный объем цилиндра — сумма рабочего объема и объема камеры сгорания.

Степень сжатия — отношение объёма надпоршневого пространства цилиндра при положении поршня в НМТ к объёму надпоршневого пространства цилиндра при положении поршня в ВМТ, то есть к объёму камеры сгорания.

Перечислите, какие детали относятся к неподвижным и подвижным частям КШМ.

Подвижные: Неподвижные:

1.Поршень с поршневыми кольцами 1.Блок цилиндров

2.Шатун 2.Головка цилиндров

3.Коленчатый вал с подшипниками 3.Картер маховика и сцепления

4.Маховик 4.Нижний картер (поддон)

5.Поршневой палец 5. Гильзы цилиндров
