Міністерство освіти і науки, молоді та спорту України

Національний університет водного господарства і природокористування

Кафедра приладобудування, електротехніки та інформаційних технологій

106-7

Методичні вказівки

до виконання практичних завдань

та самостійної роботи

з дисципліни “Загальна електротехніка”

для студентів за напрямом підготовки

6.050202 “Автоматизація та

комп’ютерно-інтегровані технології”

Рекомендовано методичною

комісією за напрямом підготовки

6.050202 “Автоматизація та комп’ютерно-інтегровані технології” Протокол № від . . 2013р.

Рівне 2013

Методичні вказівки до виконання практичних завдань та самостійної роботи з дисципліни “Загальна електротехніка” для студентів за напрямом підготовки 6.050202 “Автоматизація та комп’ютерно-інтегровані технології” / Юрчевський Є.В. - Рівне: НУВГП, 2013, - 28с./

Упорядник к.т.н., ст. викладач кафедри приладобудування, електротехніки та інформаційних технологій Є.В.Юрчевський.

Відповідальний за випуск В.В.Древецький, професор, завідувач кафедри приладобудування, електротехніки та інформаційних технологій

©Юрчевський Є.В. 2013

©НУВГП, 2013

Для кращого засвоєння і розуміння теоретичного матеріалу дисципліни “Загальна електротехніка” для студентів за напрямом підготовки 6.050202 “Автоматизація та комп’ютерно-інтегровані технології” робочою програмою передбачено проведення практичних занять та виконання самостійної роботи.

На практичних заняттях студенти розв’язують задачі за наступною тематикою:

1.Розрахунок кіл постійного струму.

2.Розрахунок однофазних кіл змінного струму.

3.Розрахунок магнітних кіл.

4.Розрахунок трифазних кіл.

5.Розрахунок перехідних процесів в електричних колах.

6. Розрахунок параметрів вольтметра.

7. Вимірювання потужності ватметром.

8. Визначення похибок електричних вимірювань.

9. Вимірювання параметрів синусоїдних величин осцилографом.

Виконання самостійної роботи студенти здійснюють на основі практичних завдань за вище приведеною тематикою згідно варіанту, який визначається за двома останніми цифрами номеру(шифру) залікової книжки.

1.Розрахунок кіл постійного струму.

Завдання 1.

Електричне коло постійного струму(рис.1.1) має такі параметри: Е=300В;RВ=1Ом;R1=5Ом;R2=8Ом;R3=6Ом; R4=3 Ом; R5=6 Ом .

Визначити силу струму І1 та І2, напругу між вузлами 1 і 2 U12. Визначити потужність, яку споживає опір R2.

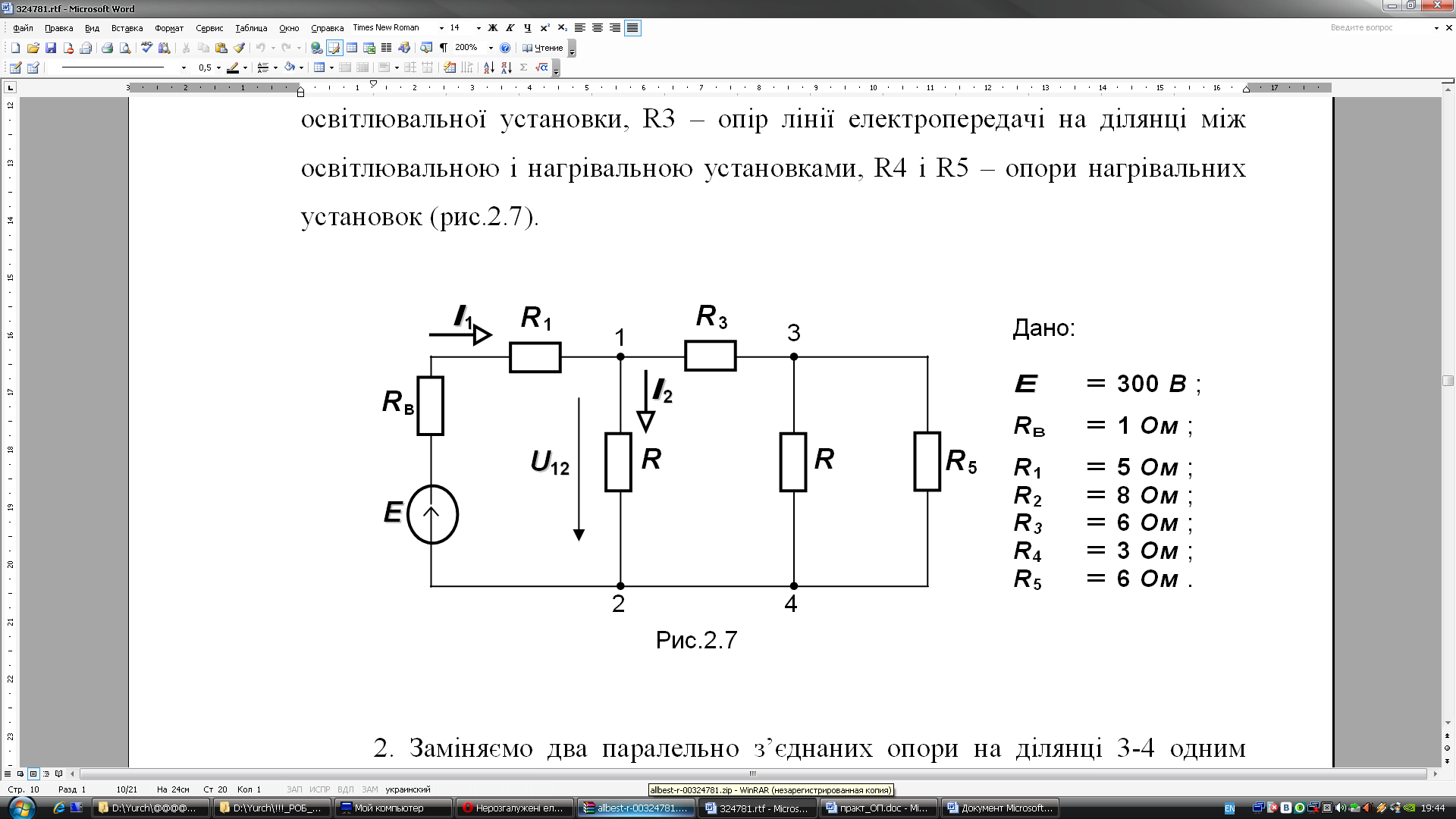

Рис.1.1. Схема електричного кола постійного струму

Розв’язок:

1. Заміняємо два паралельно з’єднаних опори на ділянці 3-4 одним еквівалентним:

.

2. Заміняємо опір R3 і R45 одним еквівалентним:

R345 = R3 + R45 = 6 + 2 = 8 Ом .

3. Заміняємо опори R2 і R345 одним еквівалентним:

.

4. Знаходимо еквівалентний опір усього кола:

Rе = Rв + R1 + R2345 = 1 + 5 + 4 = 10 Ом .

5. Знаходимо силу струму в колі:

6. Знаходимо напругу між вузлами 1 і 2 U12:

U12 = E – RвI – R1 I = 300 – 130 – 530 = 120 В .

7. Знаходимо силу струму, що протікає між вузлами 1 і 2:

.

9. Знаходимо потужність, яку споживає опір R2:

.
