4.Технологическая карта на возведение монолитных железобетонных фундаментов под колонны каркаса.

4.1.Область применения.

Бетонные работы ведутся в одну смену. Условия производства работ - летние при t = 200C. бетон на портландцементе марки 400. Срок твердения бетона 2-ое суток для набора прочности 43%.

Применяемые машины – гусеничный кран, автосамосвал, глубинный вибратор.

Количество арматуры приходящийся на 1 м³ железобетона фундамента – 45 кг

Сменная интенсивность бетонирования – 83 м³

Дальность возки бетонной смеси – 2 км

4.2.Организация и технология строительного процесса.

Условия для железобетонных работ.

1) Для опалубочных работ применим деревянную щитовую опалубку. Щиты устанавливаются вручную.

2) Определяем вид армирования. Фундаменты армируются сетками из арматуры диаметром 16 – 32 мм, весом для Ф – 1 : 50 кг и Ф – 2 : 40 кг. Масса каркаса подколонника принимается в Ф – 1 до 104 кг. И Ф – 2 до 140 кг. Расположение сеток в плитной части горизонтальное, в подколоннике вертикальное. Установка сеток осуществляется вручную.

3) Подача бетонной смеси осуществляется краном в бадьях, доставляемых с завода ЖБИ автотранспортом. Бетонные работы ведутся в светлое время суток квалифицированными бригадами бетонщиков. Уплотнение бетонной смеси осуществляется глубинами вибраторами.

4.2.1.Подсчет объемов опалубочных, арматурных, бетонных работ и гидроизоляции фундаментов.

Объем железобетонных работ

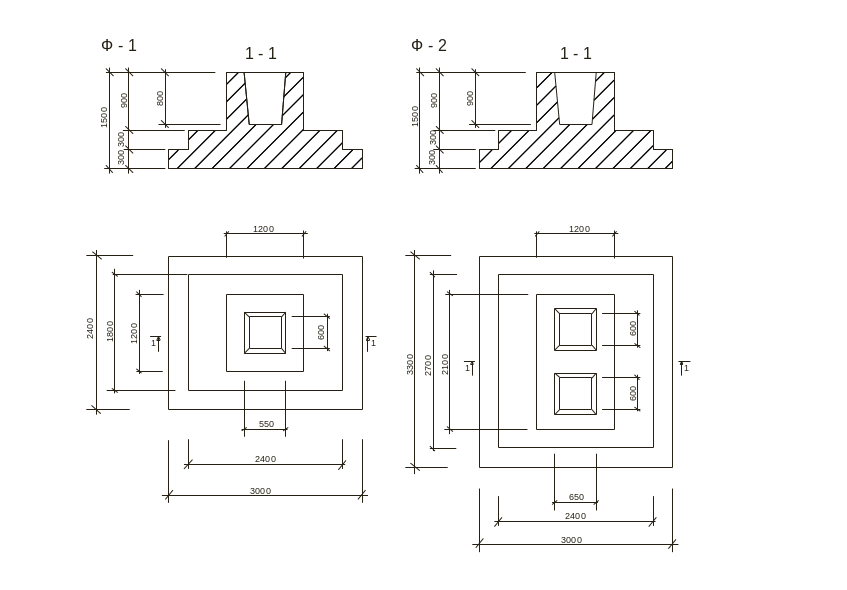

1) В здании устанавливается один деформационный шов, следовательно количество рядовых фундаментов типа Ф–1 – 100 шт., а фундаментов Ф–2 – 5 шт.

2) Определяем количество необходимых щитов для фундаментов

Для фундаментов Ф–1: F1 = 2,4 × 0,3 × 4шт=2,88 м².

F2 = 1,8 × 0,3 × 2шт=1,08 м².

F3 = 1,2 × 0,9 × 4шт=4,32 м².

F4 = [0,8 x (0,6+0,65)/2] x 4шт =2 м².

F5 = 3 × 0,3 × 2шт=1,8 м².

Всего щитов 16 штук (F =12,08 м².)

Для фундаментов Ф-2: F6 =2,7 × 0,3 × 2шт=1,62 м².

F7 = 2,1 × 0,9 × 2шт=3,78 м².

F8 = 3 × 0,3 × 2шт=1,8 м².

F9 = 2,4 × 0,3 × 2шт=1,44 м².

F10 = 1,2 × 0,9 × 2шт=2,16 м².

F11 = 3,3 × 0,3 × 2шт=1,98 м².

F12 = (0,8 × (0, 6+0,65)/2) ×8шт=4 м².

Всего щитов 20 шт (F =16,78 м2)

Результаты подсчетов сводим в таблицу.

Фундамент	Количество щитов
	На один фундамент				На все фундаменты
	Площадь до 1 м2		Площадь до 2 м2		Кол-во фундаментов	Площадь до 1 м2		Площадь до 2 м2
	штук	м2	штук	м2		штук	м2	штук	м2
1	2	3	4	5	6	7	8	9	10
Ф - 1	12	7,76	4	4,32	100	1200	776	400	432
Ф - 2	16	10,84	4	5,94	5	80	54,2	20	29,7
Итого:						1280	830,2	420	461,7

3)Объем бетона фундаментов равен объему фундаментов подсчитанных в разделе земляных работ за вычетом объема под пустоты под колонны:

Общий объем бетонирования:

Ф-1(100шт):

Ф-2(5шт):

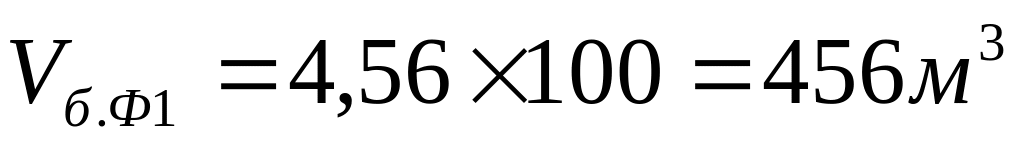

Общий объем бетонных работ: Vф=Vб.ф1+Vб.ф2=456+35,3=491,3 м³.

4) Определяем объем арматурных работ.

По заданию на 1 м³ бетона приходится 45 кг. арматуры. Фундамент Ф-1 объемом 4,56 м³ содержит 4,56* 45 = 205,2 кг. арматуры. На армирование подколонника идет 4 сетки весом 27 кг. и 2 сетки в плитной части весом 50 кг.

Принимаем на Ф–1 4*27 + 2*50 = 208 кг >205,2(кг) арматуры.

Фундамент Ф–2 объемом 7,06 м³ содержит 7,06 * 45 = 317,7(кг). На армирование подколонника идет 5 сеток весом 33 кг. и 4 сетки в плитной части весом 40 кг.

Принимаем на Ф–2 5 * 33 + 4 * 40 = 325 кг арматуры, что > 317,7 кг.

Вместо каркаса в подколоннике принята сетка масса которых определена делением массы каркаса на число сеток, указанных в п.4.2.3. МУ.

Фундаменты Ф–1 – количество сеток весом до 50 кг. – 600 шт.

Фундаменты Ф–2 – количество сеток весом до 50 кг. – 45 шт.

5) Объем работ по распалубливанию (м².) Vр равен объему устанавливаемой опалубки Vр= F1 + F2 , где F1 и F2 - площадь щитов соответственно до 1 м³ и до 2 м³ . Vр= 830,2+461,7 = 1291,9 м².
