Экзаменационный билет № 15

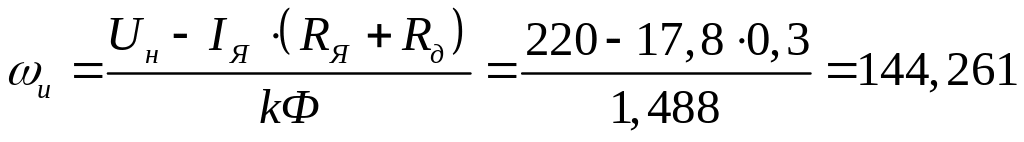

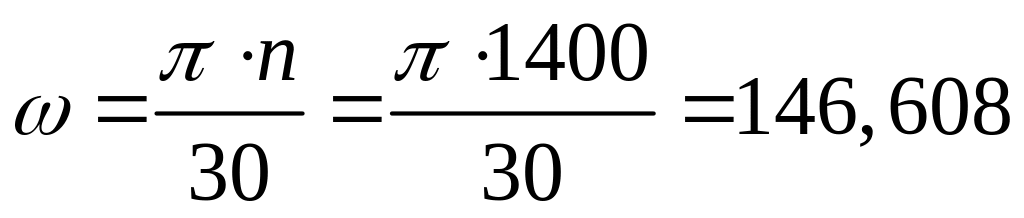

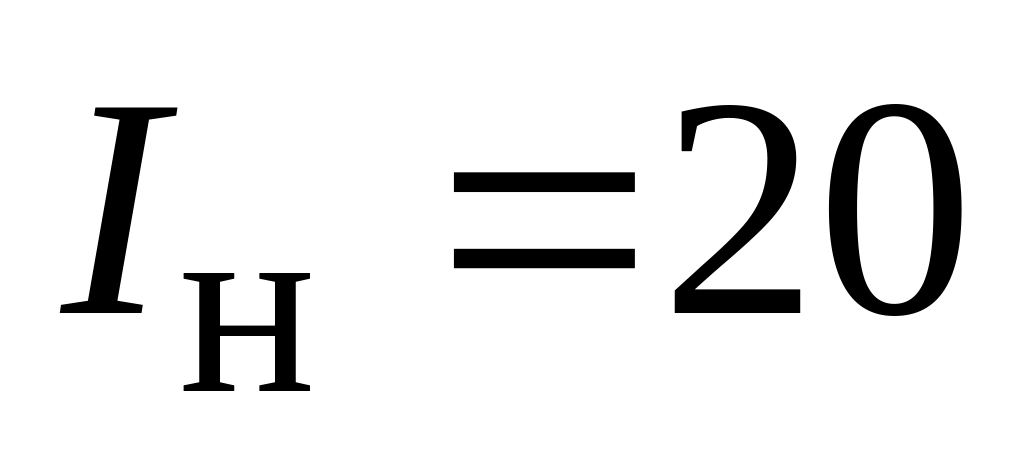

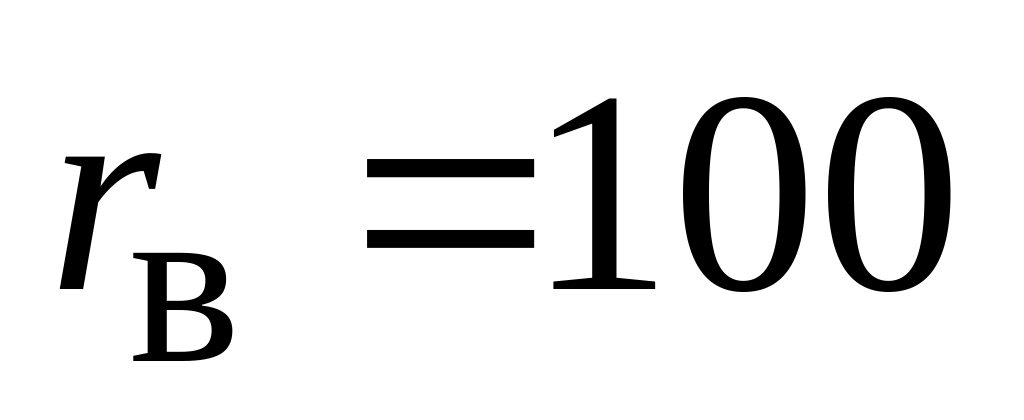

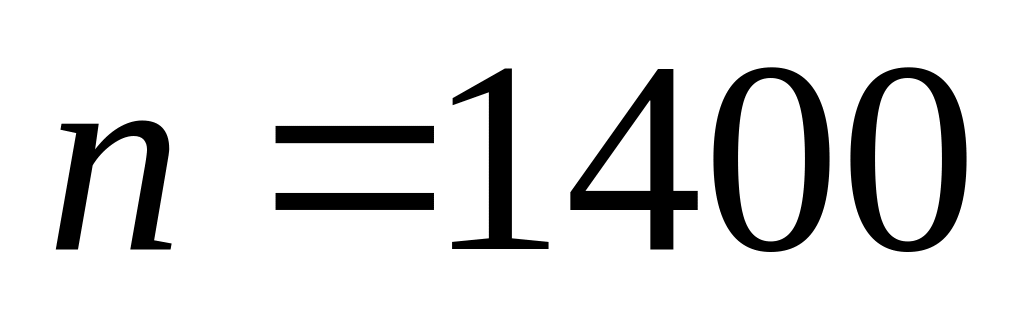

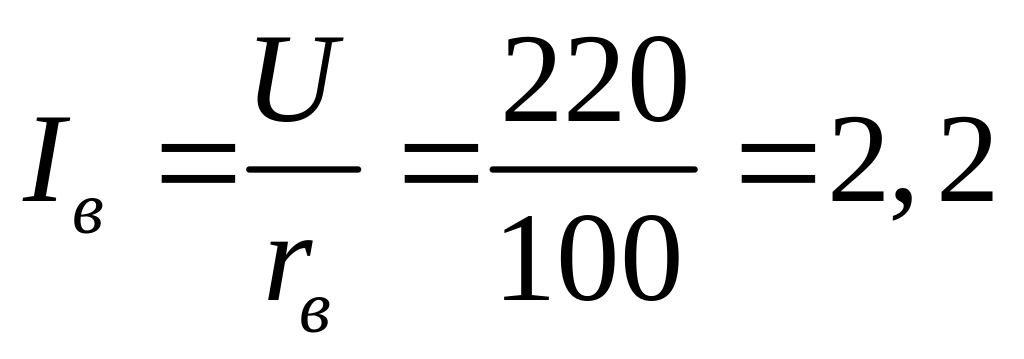

1. При напряжении В двигатель параллельного возбуждения потребляет ток А и вращается с частотой об/мин. Определить частоту вращения двигателя после введения добавочного сопротивления в цепь якоря , если известно, что Ом, а сопротивление обмотки возбуждения Ом.

А.

А.

с^-1.

Вб.

с^-1.

об/мин.

Экзаменационный билет № 16

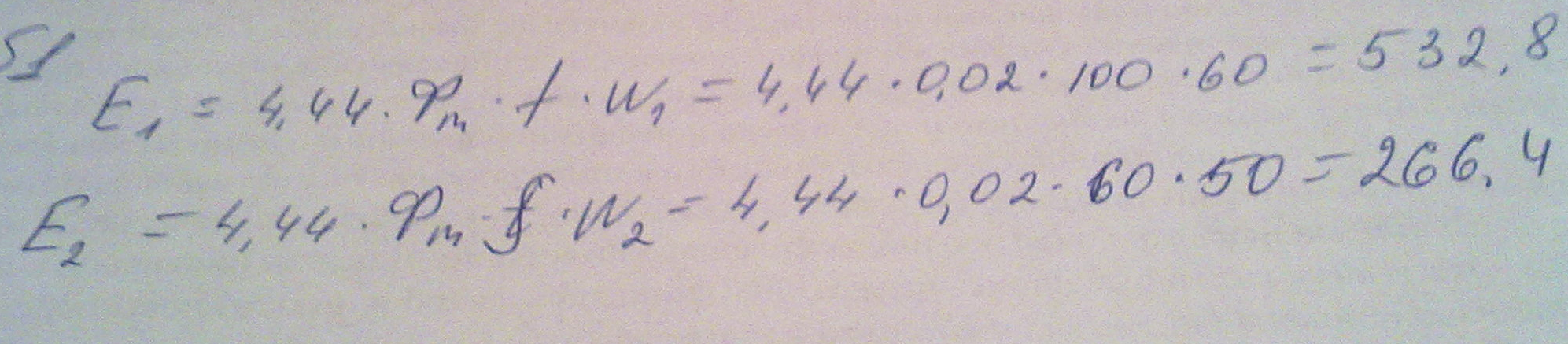

1. Найти действующие значения ЭДС в обмотках Е₁ и Е₂, если максимальный магнитный поток в стержне трехфазного трансформатора Ф₀max = 0,02 Вб, частота тока f = 60 Гц, числа витков первичной и вторичной обмоток соответственно w₁ = 100, w₂ = 50, обмотки соединены по схеме Y/ .

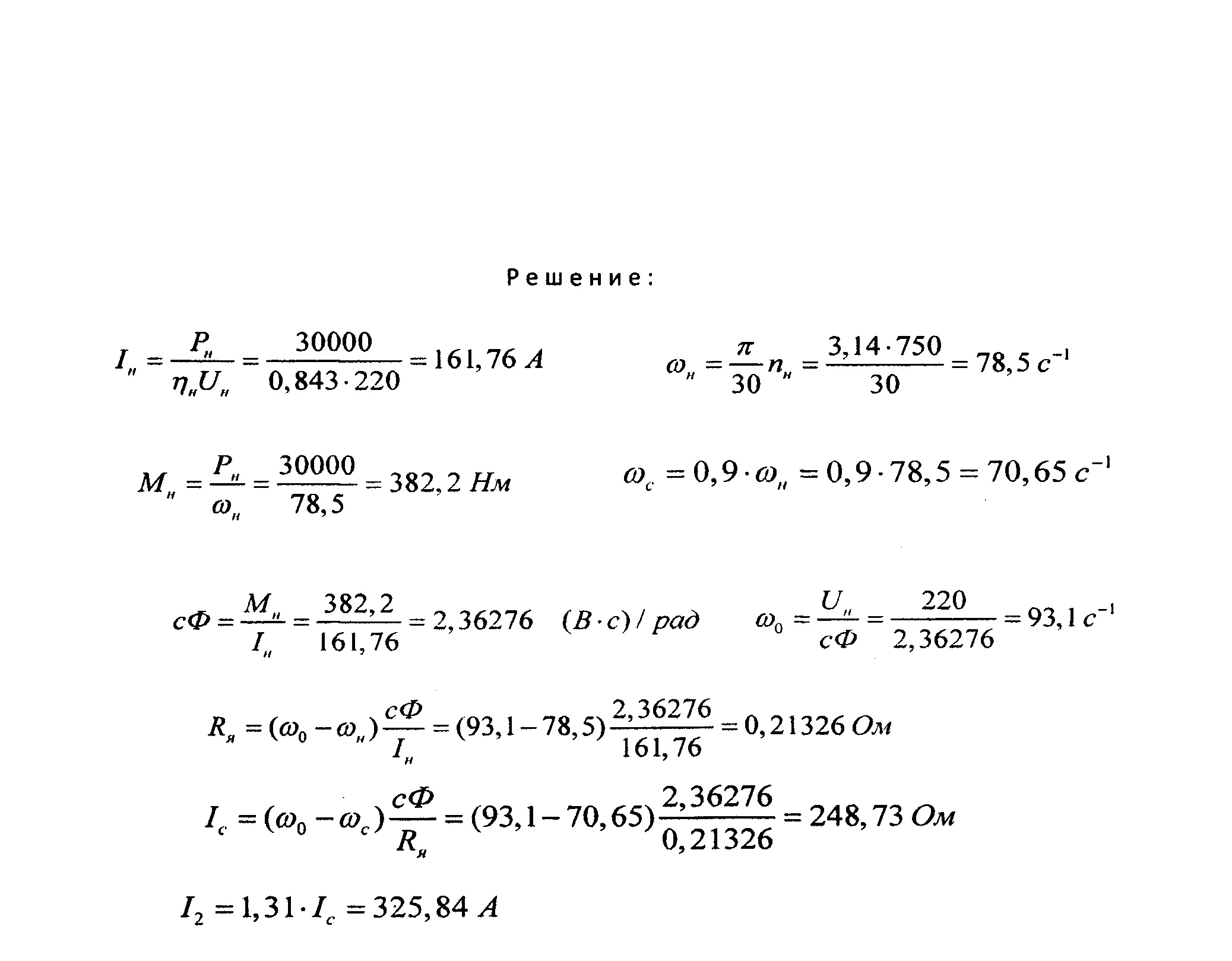

2. Для ДПТ независимого возбуждения с паспортными данными: U_ном = 220 В, Р_ном = 30 кВт, n_ном = 750 об/мин, _ном = 84,3% определить ток переключения I₁ = I_max для четырехступенчатого пуска, если I₂ = I_{mi n} = 1,3I_с, а также скорость переключения, при которой двигатель выйдет на естественную характеристику и время разгона по ней до ω_с = 0,9 ω_ном, если момент инерции на его валу – J_эк = 3 кг м².

Экзаменационный билет № 17

1. Номинальная мощность однофазного трансформатора Sн = 10500 кВА, напряжения U₁н = 110 кВ и U₂н = 6,3 кВ, напряжение короткого замыкания Uк = 10,5 %, ток холостого хода I₀ = 3,3 %, потери холостого хода Р₀ = 29,5 кВт, потери короткого замыкания Рк = 81,5 кВт. Определить токи холостого хода и короткого замыкания, напряжение короткого замыкания.

2. Для двигателя серии 2ПА P_н=0,37 кВт, U_н=220 В, n_н=750 об/мин, η_н=60 %, n₀=3000 об/мин, r_я=2,69 Ом определить скорость вращения вала асинхронного электродвигателя в системе генератор – двигатель, при напряжении на якорной обмотки ДПТ 0,76 Uном. Параметры генератора 2ПН100М P_н=0,37 кВт, U_н=230 В, n_н=1500 об/мин и η_н=61,4 %.

Экзаменационный билет № 18

1. Однофазный трансформатор подвергнут испытанию при номинальном первичном напряжении в режиме холостого хода и при номинальном токе в обеих обмотках в режиме короткого замыкания. Показания приборов в первичной и вторичной цепи следующие: U₁н = 6 кВ, U₂₀ = 220 В, I₁₀ = 0,18 А, P₁₀ = 70 Вт, U₁к = 188 В, I₁к = 3 А, I₂к = 46 А, P₁к = 250 Вт. Определить: параметры схемы замещения при допущении r₁ = r’₂, x_1 = x’_2.

2. Для двигателя серии 2ПА P_н=0,37 кВт, U_н=220 В, n_н=750 об/мин, η_н=60 %, n₀=3000 об/мин, r_я=2,69 Ом определить скорость вращения вала асинхронного электродвигателя в системе генератор – двигатель, при напряжении на якорной обмотки ДПТ 0,76 Uном. Параметры генератора 2ПН100М P_н=0,37 кВт, U_н=230 В, n_н=1500 об/мин и η_н=61,4 %.

Экзаменационный билет № 19

1. Ваттметр, подключенный к зажимам источника питания трансформатора, показывает значения: при холостом ходе 50 Вт, при коротком замыкании 150 Вт, при номинальной нагрузке 1 кВт. Определить максимальный КПД трансформатора.

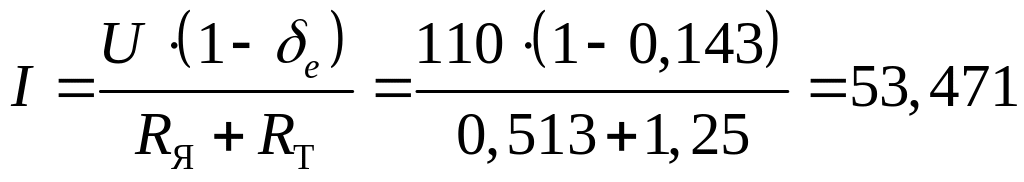

2. Для двигателя постоянного тока независимого возбуждения, имеющего следующие паспортные данные: мощность, потребляемая двигателем, Р = 5,45 кВт; напряжение U_ном= 110 В; скорость холостого хода ₀ = 260,9 с^-1; КПД _ном = 0,77, определить силу тока якоря в начале торможения , если тормозное сопротивление R_т = 1,25 Ом при динамическом торможении торможении со скорости на естественной характеристике n_д = 2180 об/мин.

с^-1.

.

Вб.

А.

Н·м.

с^-1.

Ом.

А.
