1.5.Выбор системы освещения цеха

В соответствии со СН и П 11-4-79 искусственное освещение подразделяется на рабочее, аварийное, эвакуационное, охранное. При необходимости часть светильников того или иного вида освещения может использоваться для дежурного освещения

Рабочее освещение обеспечивает необходимые условия при нормальном режиме работы осветительной установки. Рабочее освещение обязательно во всех помещениях и на открытых пространствах.

Аварийное освещение - освещение, включающееся при аварийном отключении рабочего освещения для продолжения работы.

Эвакуационное освещение (аварийное освещение для эвакуации) - освещение, включающееся при аварийном отключении рабочего освещения для эвакуации людей из помещения.

Охранное освещение - разновидность рабочего освещения, устраивается по периметру территории предприятия, а также территории некоторых общественных здании.

Дежурное освещение - освещение в нерабочее время.

Аварийное освещение следует предусматривать, если объект принадлежит 1 или 2 категории надежности электроснабжения.

Искусственное освещение может быть трех систем: общее, местное и комбинированное. При этом следует учитывать, что экономичное система комбинированного освещения, но в гигиеническом отношении система общего освещения совершеннее, так как позволяет создать более благоприятное распределение яркости в поле зрения.

Система общего освещения предназначена не только для освещения рабочих поверхностей, но и всего помещения в целом, в силу чего светильники размещают на достаточно большом расстоянии от рабочих поверхностей в верхней зоне помещения на кронштейнах,

стойках и т.п. В зависимости от расположения светильников различают равномерное и локализированное общее освещение.

Комбинированная система освещения состоит из общего и местного освещения. Общее освещение предназначено для освещения проходов и участков, где работы не производятся, и одновременно для выравнивания яркости в поле зрения работающих. Местное освещение обеспечивается светильниками, располагаемыми непосредственно на рабочих местах.

В условиях комбинированного освещения светильники местного освещения, устанавливаемые на рабочих местах посредством шарнирных кронштейнов, позволяют в широких пределах изменять как освещенность, так и направление светового потока, от которого в значительной степени зависит контраст объекта различения с фоном.

Одно местное освещение в производственных условиях запрещено, так как создает большую разность освещенности рабочих

поверхностей и окружающего пространства, что может привести к травматизму, и способствует профзаболеваниям.

В общем случае при выборе системы освещения нужно исходить из характера зрительной работы, выполняемой в помещении.

Выбираем общее освещение.

2.Расчетная часть

2.1.Расчет общего освещения

2.1.1 .Исходные данные для проектирования

Для проектирования электрического освещения необходимо знать назначение, площадь и высоту объекта, для которого ведется проектирование.

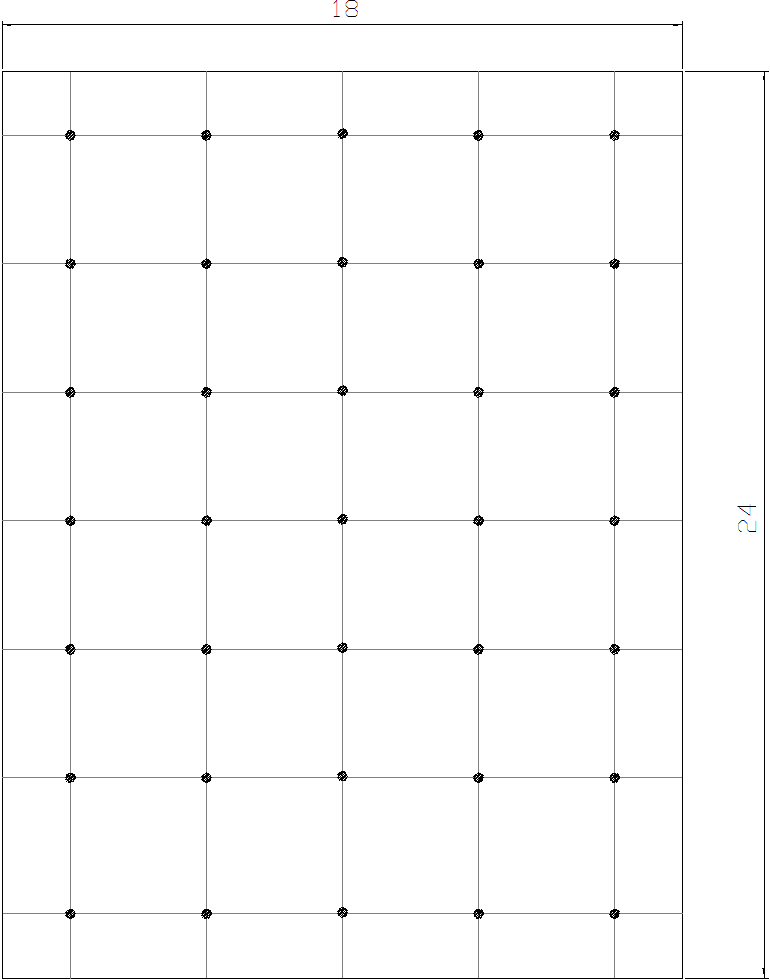

А = 18м; В=24м; Н=8м.

При выборе системы освещения необходимо исходить из характера зрительной работы, учитывая вероятность отраженной блесткости и затемнение рабочих поверхностей технологическим оборудованием и самими работающими.

2.1.2.Выбор освещенности

Освещенность в соответствии со СНиП 23-05-95 нормируется в зависимости от номинального размера объекта различие разряда и контраста зрительной работы, фона и контраста объекта. Для инструментального цеха Ен =300лк [2].

2.1.3.Выбор источников света

Для помещении разной высоты необходимо учитывать следующее: в низких помещениях (не выше 6-8м) наиболее экономичны люминесцентные лампы, средней высоты (от 6 до 8-1 5м) и очень высоких (свыше 20м) - ДРИ, в высоких помещениях (от 8 до 20м) наименьшие затраты имеют ДРЛ, хотя энергетически они менее выгодны.

Выбираем ДРИ:

Тип ДРИ250-2;

Мощность Рл=250Вт;

Световой поток Фл=15000лм[2].

2.1.4.Выбор светильника

При выборе светильников учитываем вид КСС (кривой силы света), защиту, климатическое исполнение, КПД, защитный угол светильника.

Выбираем светильник.

Тип светильника ССП04-250-001

Тип лампы ДРИ

Тип кривой силы света Г;

КПД 95%;

Габаритные размеры 170х455[2]
