МИНОБРНАУКИ РОССИИ

Государственное образовательное учреждение

высшего профессионального образования

«Ижевский государственный технический университет»

Кафедра «Радиотехника»

И.Б. Петрушина, А.А. Богданов.

Методические указания к лабораторным работам

По дисциплине «Основы Теории Цепей»

Часть 1 – линейные радиотехнические цепи при гармоническом воздействии

для студентов 1-го и 2-го курсов

специальностей 210400.62 «Радиотехника»,

210601.65 «Радиоэлектронные системы и комплексы» и

210700.62 «Инфокоммуникационные технологии и системы связи».

Ижевск 2011

УДК 621.382.01

Рецензент канд.техн.наук, доц. А.Е.Кайсин, кафедра «Сети связи и телекоммуникационные системы», ИжГТУ

Составители

И.Б. Петрушина – старший преподаватель,

А.А. Богданов – к.т.н., доцент каф. «Радиотехника»

Методические указания рекомендованы к изданию на заседании кафедры "Радиотехника" ИжГТУ (протокол № 150 от 06.05.2011).

Методические указания к лабораторным работам по дисциплине "Основы Теории Цепей" часть 1 / сост. И. Б. Петрушина, А. А. Богданов, – Ижевск: Изд-во ИжГТУ, 2011. – 24с.

Методические указания предназначены для студентов очной и заочной форм обучения по направлениям подготовки специальностей 210400.62 «Радиотехника», 210601.65 «Радиоэлектронные системы и комплексы» и 210700.62 «Инфокоммуникационные технологии и системы связи». по дисциплине "Основы теории цепей".

В работе даны методические указания по ходу выполнения лабораторных работ, предложены вопросы для повторения необходимого теоретического материала.

УДК 621.382.01

И. Б. Петрушина,

А. А. Богданов, 2011

Издательство ИжГТУ, 2011

Содержание:

1. Лабораторная работа №1 «Исследование резистивного делителя напряжения»

1.1 Цель работы 4

1.2 Задание для самостоятельной подготовки 5

1.3 Методические указания по проведению работы 6

1.4 Расчёт резистивного делителя 7

1.5 Контрольные вопросы к лабораторной работе 8

2. Лабораторная работа №2 «Исследование цепи синусоидального тока с емкостным элементом»

2.1 Цель работы 9

2.2 Задание для самостоятельной подготовки 9

2.3 Методические указания по проведению работы 10

2.4 Некоторые пояснения 12

2.5 Контрольные вопросы к лабораторной работе 17

3. Лабораторная работа №3 «Исследование цепи синусоидального тока с катушкой индуктивности»

3.1 Цель работы 18

3.2 Задание для самостоятельной подготовки 18

3.3 Методические указания по проведению работы 20

3.4 Некоторые пояснения 22

3.5 Контрольные вопросы к лабораторной работе 24

Список литературы 25

Лабораторная работа № 1 исследование резистивного делителя напряжения

1. Цель работы

Ц елью работы является измерение для простейшей резистивной цепи – делителя напряжения – передаточных функций по напряжению и мощности и ослабления в децибелах (дБ) при различных резистивных нагрузках. Измерения проводятся на лабораторном макете рис.1.

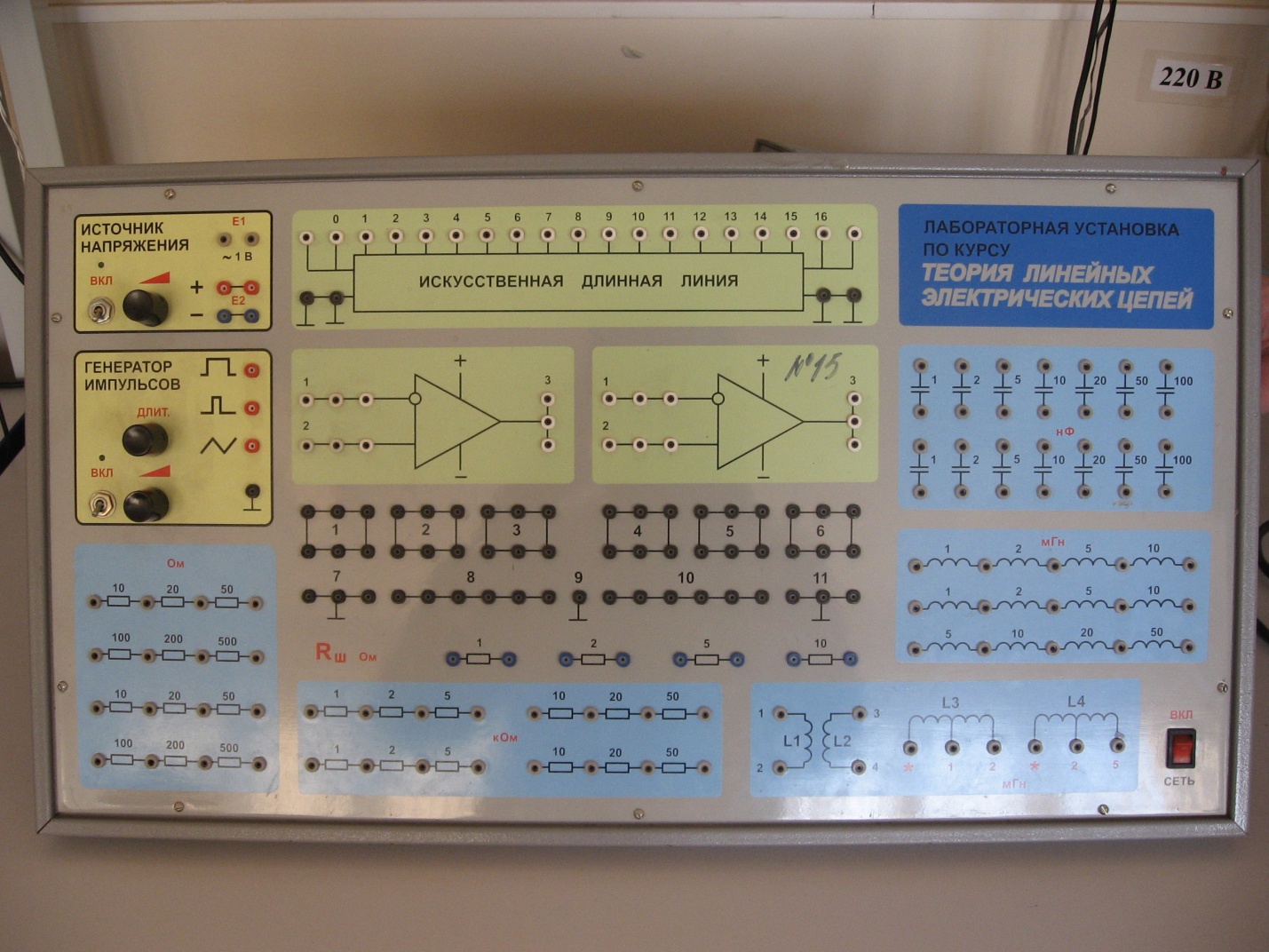

Рис.1 - Лабораторный макет.

2. Задание для самостоятельной подготовки

2.1. По конспекту лекций или учебнику следует ознакомиться со следующими понятиями: передаточные функции, усиление и ослабление (затухание). Также надо ознакомиться с логарифмической единицей усиления и ослабления дБ. смотри. также ниже разд. 5 описания этой лабораторной работы.

2.2. Рассчитайте передаточные функции по напряжению, по мощности, а также рассчитайте ослабление в дБ резистивного делителя напряжения с заданными сопротивлениями резисторов и (рис.2), нагруженного на заданное сопротивление нагрузки в трех нижеследующих случаях:1) =41 кОм; =100 кОм; =10 МОм; 2) =100 Ом; =100 Ом; =10кОм; 3)R1=100 Ом; = 100 Ом; =100 Ом.

Рис. 2 – Схема резистивного делителя напряжения.

2.3. Перерисуйте в рабочую тетрадь измерительную схему (рис.3), позволяющую наблюдать одновременно на осциллографе входное напряжение синусоидальной формы делителя напряжения , получаемое от генератора ГЗ, и напряжение нагрузки.

Эта схема позволяет измерять вольтметрами и напряжения, пропорциональные действующим значениям этих напряжений.

2.4.Подготовьте в тетради таблицу для результатов измерений и расчетов (табл. 1).

Расчеты могут быть выполнены позже – при домашней подготовке к защите лабораторной работы. В лаборатории достаточно занести измеренные численные результаты. Расчетные значения Вы занесете позже, после проведения необходимых вычислений.

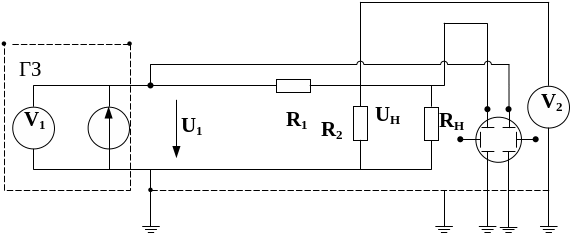

Рис. 3 – Измерительная схема наблюдения входного напряжения синусоидальной формы.

Таблица 1

Показание вольтметра = 0,8 В; = ; = + /( + ) =…;

Показания вольтметра
