М
инистерство
образования и науки РФ
Федеральное бюджетное государственное образовательное учреждение
высшего профессионального образования
“Ижевский государственный технический университет”
Кафедра «Мехатронные системы»
Отчёт по учебной практике
Выполнил:
студент гр. Б02-311-1
Шубина Ю.А.
Принял:
Кравченко О.Е.
Ижевск 2012
Содержание
Содержание 2
Задание на практику 3
Цель учебной практики 6
Введение 6
1 Этапы выполнения индивидуального задания в системе КОМПАС-3D (задание 4) 7
1.1 Создание 3D- модели детали по рабочему чертежу 7
1.2 Построение рабочего чертежа 9
2 Этапы построения сборок в системе КОМПАС-3D (задание 5) 10
2.1 Построение детали №1 (вал) 10
2.2 Построение детали №2 (фланец) 11
2.3 Построение детали №3 (втулка) 13
2.4 Сборка 14
Заключение 16
Список использованной литературы 17
Приложение А 18
Задание на практику
1.1. По заданному чертежу детали (рисунок 1) выполнить наглядное изображение детали простой технической формы по указанным размерам.
1.2. По заданному наглядному изображению (рисунок 2) выполнить чертеж детали простой технической формы.
2. Вариант 10. По заданному наглядному изображению (рисунок 3) выполнить наглядное изображение детали по указанным размерам.
3. Вариант 8. По заданному чертежу (рисунок 5) выполнить наглядное изображение детали типа «Втулка» по указанным размерам с вырезом 1/4.
4. По заданному чертежу выполнить наглядное изображение детали и выполнить рабочий чертеж.
5. Выполнить сборку «Фланец – Втулка - Вал» по указанным параметрам (рисунки 7, 8, 9).

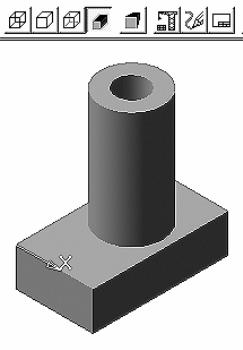

Рисунок 1 – Деталь простой Рисунок 2 – Наглядное изображение
технической формы детали простой технической формы

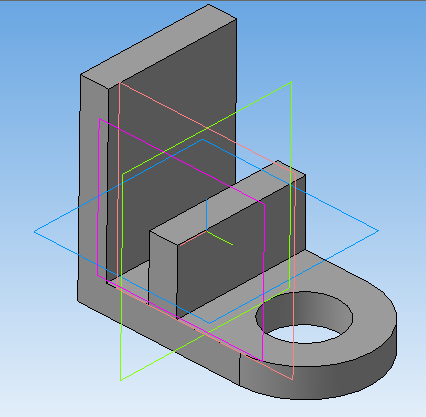

Рисунок 3 – Наглядное
изображение «Кронштейн» Рисунок
4 – 3D-модель «Кронштейн»

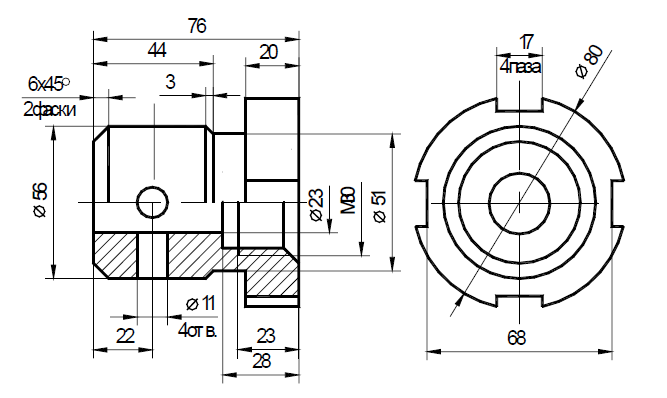

Рисунок 5 – Переходник

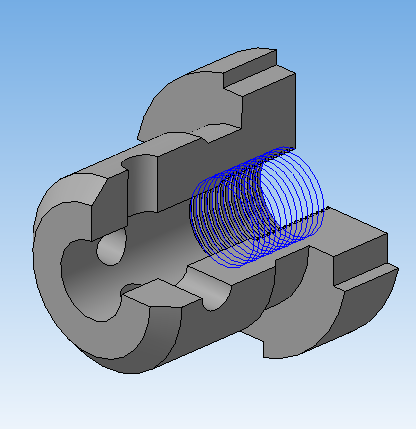

Рисунок 6 – 3D-модель
«Переходник»
|
|||||||||||||
Обозначение |
Диаметр вала d |
D |
D1 |
A |
L |
H |
B |
b |
b1 |
b2 |
b3 |
d1 |
d2 |
25 |
25 |
32 |
67 |
105 |
130 |
71 |
.40 |
10 |
20 |
14 |
10 |
13 |
25 |

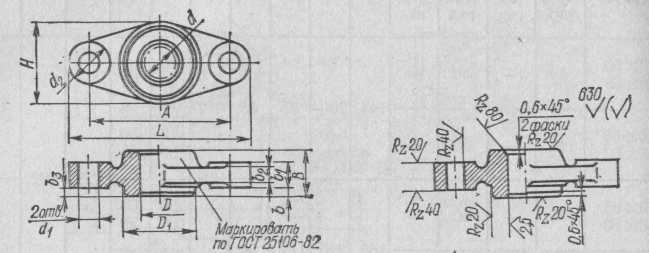

Рисунок 7– Фланец
|
||||
Обозначение втулки |
d |
D |
L |
с |
25x40 |
25 |
32 |
40 |
0,5 |
Рисунок 8 – Втулка
|
||||
Размер |
Обозначение |
Величина |
||
Диаметр под втулку |
d1 |
25 |
||
Длина первой ступени вала |
l1 |
40 |
||
Длина второй ступени вала |
l2 |
100 |
||
Длина третьей ступени вала |
l3 |
35 |
||
Диаметр второй ступени вала |
d2 |
При d1=12…40 равна d1+6мм=31 |
||
Резьба |
М |
При d1=21…40 равна d1- 4мм=20 шаг 1,5 мм |
||
Размеры шпоночного паза (шпонка размещается приблизительно в центре вала) |
||||
Диаметр вала d2 |
Длина паза, мм |
Ширина паза, мм |
Глубина паза, мм |
|
От 30 до 38 |
22…110 |
8 |
7 |
|
Рисунок 9 – Вал
