Заземление подкрановых путей и башенных кранов

Заземление башенных кранов, передвигающихся по рельсовым путям, осуществляется с помощью четвертой жилы питающего шлангового кабеля. Если длина рельсового пути не превышает 50 метров, делают одно повторное заземление в одном удобном месте у пути.

Заземление выполняется забиванием в землю трех заземлителей, длиной не менее 2,5 метра, из угловой стали 60 60 или 50 50; труб диаметром 50 мм или арматурного стержня диаметром 12 мм.

Верхний конец заземления должен находиться на глубине не менее 0,7 м. Соединение заземлителей производится проводником из угловой стали 48 4 или арматурного стержня диаметром 8 мм путем сварки внахлестку. Качество сварки следует проверить ударами молота. Повторное заземление предусматривает две цели: молниезащиту и заземление крана при обрыве четвертой жилы. Сопротивление заземляющего устройства каждого из повторных заземлений нулевого провода не должно превышать 10 см.

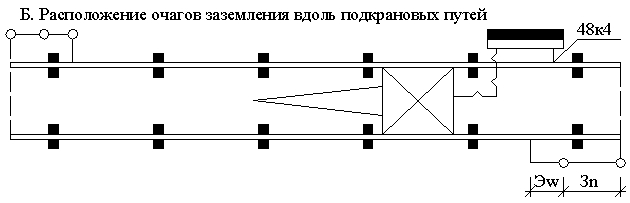

Схемы заземления подкрановых путей и башенных кранов показаны на рис. А, Б, и В.

В. Соединение вертикальных заземлителей между собой и подкрановыми путями.

Литература

СНиП 1.02.01-85 «Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений». Госстрой СССР. М., 1985.
СНиП 1.04.03-85 «Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений», Госстрой СССР, М., 1985.
Инструкция «Положение об организации строительства «под ключ». Госстрой СССР, М., 1987.
СНиП 3.01.01-85 «Организация строительного производства», Госстрой СССР, М., 1985.
СНиП III-4-80 «Техника безопасности в строительстве». Госстрой СССР, М., 1960.
СНиП 3.08.01-85 «Механизация строительного производства. Рельсовые пути башенных кранов». Госстрой СССР, М., 1985.
СНиП IV-2-84 «Правила разработки и применения элементных сметных норм на строительные конструкции и работы. Приложения». Госстрой СССР, М., 1984.
СН 494-77 «Нормы потребности в строительных машинах». Госстрой СССР, М., 1977.
Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. Сборник 1-40. Госстрой СССР, М.
Д. Г. Дикман «Организация, планирование и управление строительным производством», Высшая школа, М., 1982.
Учебник под редакцией Галкина И.Г. «Организация, планирование и управление строительным производством», Высшая школа. М., 1978.
Каталоги проектов инвентарных зданий для строительно-монтажных работ. М., 1983 (1 книга); М., 1984 (2 книга)
Н.А. Смирнов «Технология строительного производства», Стройиздат, Л., 1978.
В.П. Капустин, В.М. Светоносов «Расчет потребности в инвентарных зданиях при разработке проектов организации строительства и проектов производства работ (методическое пособие)» М. 1979.
В.А. Миловзоров, М.В. Черепанова «Проектирование общеплощадных и объектных стройгенпланов (учебное пособие)», Новороссийск, 1984.
Н.С. Канюка и др. «Справочник по проектированию организации строительства», Киев, стройиздат, 1969.
Справочник строителя «Организация строительного производства», М., Стройиздат, 1987.
С.П. Епифанов и др. «Справочное пособие по строительным машинам. Машины для земельных работ и вертикального транспорта», М., Стройиздат, 1981-87.
А.К. Рейш и др. «Справочное пособие по строительным машинам. Машины для земляных работ», М., Стройиздат, 1981.
П.П. Олейкин, И.В. Степанов «Мобильные здания в строительстве», М., Стройиздат, 1985.
Ю.И. Бочкарев «Методические рекомендации по курсовому проектированию по дисциплине Организация и планирование строительства» для студентов всех видов обучения, специальностей ПГС, СХСТ, г. Тюмень, 1978
Ю.И. Бочкарев, В.В. Лебедев «Основные положения по оформлению учебно-методической документации в ТюмИСИ (методическое пособие)», Тюмень, 1988.
В.В. Шахноронов и др. «Справочник строительного производства. Справочник строителя», М., 1979.
С.М. Павлов и др. Справочное пособие «Машины и оборудование для погрузо-разгрузочных работ», М., Стройиздат, 1975.

Приложение 1

Рекомендации (требования) по оформлению пояснительной записки.

Оформление пояснительной записки должно соответствовать ГОСТ 2.105-79 «Общие требования к текстовым документам». Рекомендуется двустороннее заполнение листов писчей бумаги формата А4, с обязательным нанесением рамки рабочего поля листа, которые должны отстоять от внешней стороны листа слева (или справа на обратной стороне) на 20 мм, а снизу, сверху и справа (слева) на 5 мм.

Расстояние же от рамки формы до границ текста следует оставлять в начале строки – не менее 5 мм, в конце строки – не менее 3 мм, а от верхней или нижней его кромки - не менее 10 мм.

Титульный лист курсового проекта должен содержать основные сведения о документе и оформляется стандартным шрифтом в соответствии с ГОСТ 7.32-31. Его следует выполнять черной тушью на листе чертежной бумаги (формат А4).

Порядок оформления надписей на титульном листе следующий:

Полное наименование Министерства, в систему которого входит вуз (шрифт строчный, размер 5);
Полное наименование вуза (шрифт прописной, размер 5);
Полное наименование кафедры (шрифт строчный, размер 5);
Вид документа (шрифт строчный, размер 5);
Полное наименование курсового проекта (шрифт прописной, размер 7);
Руководитель: ученая степень, звание, дата, фамилия, имя, отчество (шрифт строчный, размер 3,5);
Студент; подпись, дата, фамилия (шрифт строчный, размер 3,5);
Город и год выпуска документа (без слова «год» и «г», шрифт строчный, размер 5).

Заглавным является лист (страница, на которой располагается оглавление курсового проекта. За оглавлением следует перечень графического материала с указанием номеров листов и наименований изображений, помещенных на данных листах, например: Лист 1. Календарный план производства работ на строительстве (наименование объекта).

Содержание пояснительной записки состоит из введения, разделов, подразделов, пунктов и подпунктов (при необходимости), а также списка использованной литературы и приложений. Нумерация листов (страниц) текста, списка литературы и приложений, входящих в состав записки должна быть сквозной. Первой страницей (листом) является титульный лист. В заключительной части введения отмечается объем курсового проекта, например: расчетно-пояснительная записка 35 с.; графическая часть на 2 листах.

Разделы, подразделы и пункты должны иметь собственные порядковые номера, обозначенные арабскими цифрами с точкой, в пределах всей пояснительной записки, например: 2. Календарный план производства работ (раздел); 2.1. Расчет временных параметров (подраздел) 2.1.1. Оптимизация календарного плана по времени.

Содержание в тексте пункта или подпункта перечисления требований, указаний, положений обозначают арабскими цифрами со скобкой, например: 1), 2), 3) и т.д. Наименование разделов в тексте записки оформляются в виде заголовков прописными буквами соответственно прописным шрифтом, размером 7. Наименование подразделов и пунктов записывают также в виде заголовков строчным шрифтом, размер 5. Все заголовки выполняются без подчеркивания. Переносы слов в заголовках пояснительной записки не допускаются. Точку в конце заголовков не ставят.

Расстояние между заголовками и последующим текстом должно быть не менее 10 мм. Расстояние между основанием строк текста должно быть в соответствии с интервалами между строкой текста и последующим заголовком не менее 15 мм.

Приложение 2

Календарный план производства работ по объекту

Наименование работ

Объем работ

Затраты труда, чел-дни

Требуемые машины

Продолжительность работы, дни

Число смен

Численность рабочих в смену

Состав бригады

Единица измерения

Количество

Наименование

Число маш.-смен

Приложение 3

Приложение 4.

Нормативные данные для исчисления стоимости машино-смен монтажных кранов

№№	Наименование кранов	Расчет стоимости в рублях	Годовые амортизационные отчисления, руб.	Единовременные затраты, в руб.	Сменные эксплуатационные расходы в руб.
1	2	3	4	5	6
I Башенные
1	БКСМ-5	5552	889	394	10-49
2	БК-215	7393	888	165	12-07
3	СБК-1	6707	805	549	12-01
4	БКСМ-5-5а	12884	1546	886	13-89
5	БКСМ-5-5-10м	16416	1969	1374	14-79
6	БКСМ-14П	20508	2463	838	13-69
7	КСКЗ-5-20	12027	1443	226	13-43
8	КБ-60	16015	1921	239	13-29
9	КБ-100	20355	2442	339	13-39
10	КБ-100м	23735	2848	466	13-85
11	КБ-160	37711	4532	524	13-15
12	КБ-151	26168	3140	8062	19-68
13	БК-300	44065	5287	6772	20-86
14	БК-406	45984	5518	10977	21-71
15	БК-450	47469	5696	10287	24-11
16	БК-1000	119937	13431	15926	27-31
II Козловые
17	КК-5	4922	787	1282	11-46
18	ККУ-10	15662	2504	965	11-82
19	УСК-2572-82	45994	5519	11613	23-62
20	УК-5-50-26	16800	2016	5458	23-95
21	К-308
III Пневмоколесные
22	К-102	15194	1899	91	22-34
23	К-123	15194	1899	91	22-64
24	К-161	20314	2539	82	29-17
25	К-255	31158	3894	134	30-47
IV Автомобильные
26	К-32	2943	471	-	15-34
27	К-51	7062	1130	-	15-69
28	К-61	7504	1208	-	18-41
29	К-69	10379	1661	-	17-54
30	АК-7,5	4655	745	-	17-76
31	К-104	17120	2311	-	19-35
32	К-164	21562	2913	-	20-63
V Гусеничные
33	Э-505	9908	1238	101	14-79
34	Э-652	9630	1203	83	15-42
35	Э-457	11396	1427	106	15-99
36	Э-1004	15729	1966	130	18-50
37	Э-1252	20972	2621	157	17-70
38	Э-1258	22390	2798	157	17-89
39	МКГ-25	29404	3675	265	19-92
40	СКГ-30	32442	3244	1744	21-27
41	СКГ-40	43196	4319	2939	21-61
42	СКГ-100	112992	8474	3148	33-65
43	Э-2508	50804	5080	2221	29-86
VI Железнодорожные
44	КД-15	12978	1537	-	33-53
45	СК-30	26471	2382	-	28-74

Приложение 5

Примерное расположение материала на чертеже листа А1

Строительный генеральный план объекта (масштаб от 1:200 до 1:500)

Экспликация на объекты строительного хозяйства: наименование (назначение), габаритные параметры, тип, стоимость, условное обозначение на стройгенплане объекта

Описание основных положений по технологии и организации строительного объекта

Технико-экономические показатели

Дополнительная информация

Штамп

Приложение 6

Методика расчета «привязок» монтажных кранов

Поперечная «привязка» монтажных кранов производится к зданию или котловану его подземной части путем соответствующей «привязки» оси подкрановых путей, рис.1.

Рис. 1 Схема поперечной «привязки» подкрановых путей

а' – у здания; а” – вблизи котлована или траншеи:

1 – строящееся здание, 2 – строящееся инвентарное ограждение; 3 – зона склада за пределами зоны монтажа; 4 – водоотводная канава.

Привязка определяется расстоянием (В) между осью подкрановых путей и гранью стены здания, что рассчитывается по формуле:

(1)

(2)

где В – расстояние от оси подкрановых путей до наружной грани сооружения, м;

в_к – ширина колеи крана, м;

в_шт – ширина шпаты, м;

l_б – длина откоса балластной призмы, м (для песчаных и супесчаных грунтов 1,5 h_к+0,4 для глинистых и суглинистых h_к+0,4);

0,2 – минимально допустимое расстояние от конца шпалы до откоса балластовой призмы, м;

h_б – высота слоя балласта, зависящая от балласта и типа крана (табл. 1);

m – уклон боковых сторон балластной призмы, равный для песка 1:2, для гранулированного шлака 1:3, для щебня 1:1,5;

l_без – безопасное расстояние, применяемое не менее допустимого расстояния от выступающей части крана до габарита здания, оно равно 0,7 м на высоте до 2 м и 0,4 м на высоте более 2 м.

Таблица 1

Высота балластного слоя для наиболее распространенных кранов

Тип крана	Высота балластного слоя, м
Тип крана	Из песка или шлака	Из щебня или гравия
С-391; КБ-16; БК-2; БК-215; Т-173	0,15	0,12
С-390; Т-128; БКСМ-3; КТС-3-5	0,20	0,15
КТС-10; МСК-5/20; МБТК-80; МСК-3-5/20; СБК-1	0,25	0,20
М-3-5-10; БКСМ-5-5а; Т-223; БК-60; БКСМ-7-5; КБ-100; Т-226; М-3-5-5	0,25	0,25
С-419; БК-5-248	0,30	0,25
МСК-8/20; МСК-7-5/20; С-464; КБ-130/2; БКСМ-14	0,30	0,25

Расположение крана к котловану подземной части зависит от глубины котлована и траншеи, и характеристики грунта. Привязывается ось подкрановых путей к грани дна котлована (рис. 1а) и это расстояние (В) определяется также по формуле (1).

При этом:

l_без=1,2h_к α+1 (2)

где h_к – глубина выемки котлована, м;

α – коэффициент заложения откоса принимается по табл. 2 углов естественного откоса грунтов.

Таблица 2

Углы естественного откоса грунта и коэффициент заложения откосов (α)

Грунты	Угол между направлениями откоса и горизонталью при глубине до			Отношение глубины котлована к заложению им глубине до
Грунты	1,5 м	3 м	5,0 м	1,5 м	3,0 м	5,0 м
Насыпные	56	45	38	1:0,67	1:1
Песчаные и гравийные	63	45	45	1:0,5	1:1	1:1
Глинистые:
Супесь	16	56	50	1:0,25	1:0,67	1:0,85
Суглинок	90	63	53	1:0	1:0,5	1:0,75
Глина	90	76	63	1:0	1:0,25	1:0,6

Продольная привязка к зданию производится путем определения крайних стоянок его и затем расчета общей длины подкрановых путей.

Для определения крайних стоянок крана последовательно производят засечки на оси передвижения крана, согласно рис. 2б’.

По найденным крайним стоянкам крана, согласно рис. 2б’, определяют длину подкрановых путей по формуле:

Lпп=lкр+Hкр+2lторм+2lтуп (3)

Или Lпп=lкр+Hкр+6 (4)

Где Lпп – длина подкрановых путей, м;

Lкр – расстояние между крайними стоянками крана, м, определяется по рис. 2б’;

Hкр – база крана, м;

lторм – величина тормозного пути крана, принимаемого не менее 1,5 м.

lтуп – расстояние от конца рельса до тупиков, равное 1,5 м.

Принятая длина путей должна удовлетворять следующему условию:

Lпп=6,25 Пзв 25 м

Где 6,25 – длина одного полузвена путей, м;

Пзв – количество полузвеньев.

Затем на стройгенплане объекта обозначаются линии ограничения подкрановых путей (на расстоянии 2,5 от наружного рельса и показывают размеры в соответствии с рис. 2в)

Рис. 2. Схема продольной привязки подкрановых путей

Б- определение крайних стоянок из условия максимального рабочего вылета стрелы.

1 - крайние стоянки крана; 2- привязка крайней стоянки к оси здания; 3- контрольный груз; 4- конец рельса; 5- место установки тупика; 6- база крана.

Работа крана всегда сопряжена с опасностью для жизни людей, и поэтому здесь необходимо строго соблюдать правила техники безопасности.

При работе крана выделяется ряд зон, которые считаются опасными, и для них предусматриваются мероприятия, исключающие несчастные случаи. Этими зонами являются: монтажная зона работы крана, зона возможного перемещения грузов, опасная зона дорог, опасная зона монтажа конструкций, зона работы подъемника. Эти зоны обозначаются на стройгенплане пунктирной линией, а на местности – хорошо выделенными предупредительными знаками.

Зона работы крана – пространство, находящееся в пределах линии, описываемой крюком крана на максимальном вылете стрелы.

Зона перемещения габаритов груза, находящаяся в пределах возможного перемещения груза, подвешенного на крюк крана. Граница этой зоны – расстояние между зоной работы крана и максимально возможного падения груза при перемещении. Это расстояние также зависит от высоты здания и определяется при Нзд до 20 м – расстояние 7 мм; Нзд до 100 м – расстояние 10 м.

Монтажная зона – пространство, где возможно падение груза при установке и закреплении элементов. Она зависит от высоты здания и определяется расстоянием от наружных контуров здания плюс 7 м (Нзд до 20 м) и плюс 10 м (Нзд 20-100 м ).

Приложение 7

Виды инвентарных складов, рекомендуемых к применению на строительных площадках

№№	Вид склада	Материалы, изделия и оборудование, предназначенные для хранения
1	Закрытые отапливаемые	Химикаты, краски, олифа, паркет, москательные материалы, спецодежда, постельные принадлежности, обувь, канцелярские принадлежности.
2	Закрытые не отапливаемые	Цемент, известь, гипс, гипсовые изделия, сухая штукатурка, оконное стекло, санитарно-технические изделия, электротехнические изделия и материалы, тросы, цепи, сталь кровельная, инструменты, гвозди, метизы, скобяные изделия, войлок, пакля, минеральная вата, термоизоляционные материалы, карбид кальция, клей, асбестовые листы, фанера, рубероид, толь, плитки облицовочные и метлахские, противопожарное оборудование, строительный инвентарь, станки, запасные части к строительному оборудованию, тара металлическая, приборы.
3	Навесы	Металлические переплеты, сталь арматурная, трубы стальные мелкого диаметра, гидроизоляционные материалы, асбоцементные плиты, асбоцементные волнистые листы, гипсовые перегородки, щиты опалубки, столярные и плотничные изделия, пенобетон плиточный, битумная мастика, подъемно-транспортное и производственно-техническое оборудование.

Приложение 8

Номенклатура строительных материалов и показателей по расчету площадей складов

№	Вид материала		Ед. изм			Количество материалов на 1м²полезной площади склада (без учета проходов и проездов)			Высота укладки в м			Способы хранения и укладки
1	2		3			4			5			6
Нерудные ископаемые
1	Песок, гравий, щебень		м³/т						5-6 и выше			Открытое хранилище в штабеле без подпорной стенки (механизированное штабелирование)
2	Бутовый камень		м³/т						1,5			Открытое хранение в штабеле
3	Глина огнеупорная		тн			2,8-3,2			2			Под навесом в штабеле
Керамика, силикаты и другие строительные материалы
4		Кирпич глиняный	шт			700			1,5			Открытое хранение в клетках при укладке на ребро
5		То же	шт			650-700			2,1			Открытое хранение в контейнерах емкостью 170-180 шт кирпича в 3 яруса
6		Шлак	м³			2-3			2-3			Штабель открытый
7		Кирпич глиняный	шт			700-750			1,5			Штабель в 2 яруса, пакеты на поддонах, количество кирпича в пакете 185-200 шт
8		Шлакобетонные блоки	шт			100-103			1,9			Количество блоков в пакете 32-35 шт
9		Керамические блоки	шт			425-480			2			То же 110-115 шт
10		Цемент (в механизированных силосных складах)	тн			13-18			11-14			Навалом в силосе
11		Цемент	мешки тн				16 1,3		2			В закрытом складе с весом мешка 80 кг в штабелях
12		Известь комовая	тн			2			2,5			В закрытом складе навалом
13		Известковое тесто	тн			3,6			2,5			Известковая яма
14		Гипс россыпью	тн			2,5			2			В закрытом складе навалом в закромах
15		Стекло оконное	ящики м2				6-10 170-200		0,5-0,8			В закрытом складе или под навесом, в штабеле ящики на ребро в 1 ряд
16		Шифер искусственный	тыс.лист т					2-2,2 2,5-2,8	2			Под навесом
17		Рубероид (двойной)	рулоны т				15-22 0,5-0,9		1-1,5			Штабелем под навесом в рулонах
18		Толь	рулоны т				30-35 1,3-1,6		2			То же
Лесные материалы
19		Лес круглый	м3/т				1,3-2,0 0,9-1,4		2-3			Открытое хранение в штабелях на подкладках, при механизированной укладке, высота штабеля принимается до 6-8 м.
20		Лес пиленый	м3/т				1,2-1,8 0,7-0,1		2-3			Открытое хранение в штабеле на подкладках
21		Фанера	листы т				200-300 1,1			1,5		В закрытом складе пачками в штабелях
22		Дрань штукатурная	тыс.шт т				5 0,13-0,15				3	Под навесом пачками в штабелях
Строительные детали и изделия
23		Трубы бетонные	м3/т				0,35-0,45 0,8-1,1				1,5	Открытое хранение в штабелях
24		Ступени ж/б	м3/т				0,5-0,7 1,3-1,7				1-1,2	То же
25		Крупные блоки	м3/т				2-2,5 3,6-4,4		2,5-3			Открытое хранение в штабелях
26		Переплеты оконные	м2 т				45 0,6		2			Под навесом в штабелях
27		Полотна деревянные			м2 т		44 0,9		2			То же
28		Коробки оконные	пог.м т				208 0,2		2			То же
29		Коробки дверные	пог.м т				200 0,25		2			Под навесом пачками в штабелях
30		Стальные конструкции (мостовые)	т				0,5-0,7		1-1,2			Открытое хранение в штабелях
Металл черный
31		Сталь швеллерная и двутавровая			т		0,8-0,12		0,6			То же
32		Сталь угловая	т				2-3		1,2			То же
33		Сталь угловая, квадратная, полосовая		т			3,7-4,2		1,2			Под навесом в штабелях (в скобах и стойках)
34		То же	т				5-6		2,2			Под навесом в клеточных стеллажах
35		Сталь листовая	т				4,5		1			Открытое хранение в штабелях
36		Сталь кровельная	т				4		1			В закрытом складе пачками в штабелях
Сантехнические изделия
37		Трубы стальные диаметром свыше 150 мм	т				0,5-0,8		1,2			Открытое хранение в штабелях
38		То же, до 150 мм	т				1,5-1,7		2,2			Под навесом на стеллажах
39		Трубы чугунные	т				0,7-1,1		1			Открытое хранение
40		То же асбестоцементные	т				0,6-1,5		1,2			Под навесом
41		Радиаторы	т				0,8-1		2			Под навесом в штабелях
42		Соединительные части к чугунным трубам	т				0,4-0,5		1			То же
43		Фитинги	т				0,5-0,6		22			В закрытом складе на стеллажах
44		Котлы отопительные	т				0,4-0,6		-			Открытое хранение на подкладках
45		Арматура бронзовая	т				2,2-2,3		2,2			В закрытом складе на стеллажах
46		Арматура стальная и чугунная	т				1,6-1,8		2,2			То же
47		Измерительные приборы	т				1,3-1,5		2,2			То же
Металлические изделия
48		Болты, гайки, заклепки	т				3,2-3,5		2			В закрытом складе в штабелях
49		Шайбы и шплинты	т				2-2,4		2			То же
50		Гвозди	т				2,5-2,7		2			То же
51		Винты	т				2-2,2		2,2			В закрытом складе на стеллажах в пачках
52		Тросы, проволока	т				1,2-1,3		1			В закрытом складе бухты в штабелях
53		Приборы оконные, дверные	т				0,5-0,7		2,2			В закрытом складе, пачки на стеллажах
Цветные металлы
54		Баббит и олово в чушках	т				4,5-5		1			В закрытом складе в штабелях
55		Олово в прутках	т				3,5-4		2,2			То же, на стеллажах
56		Трубы медные, латунные и свинцовые	т				1,2-1,5		2,2			То же
57		Трубы алюминиевые	т				0,4-0,5		2,,2			То же
Электрические материалы и изделия
58		Кабели электрические (разные)	т				0,3-0,4		1,4			Открытое хранение на настиле в барабан
59		Провода разные и шнуры электрические	т				0,7-0,8		2,2			В закрытом складе на стеллажах в бухтах
60		Арматура осветительная	т				0,2-0,4		2,2			В закрытом складе на стеллажах
61		Лампы накаливания	т				0,12-0,15		2,2			То же, в упаковках
62		Приборы нагревательные	т				0,4-0,5		2,2			То же
63		Электродвигатели	т				0,6-0,8		2,2			То же без упаковки
64		То же	т				0,7-0,9		1			То же, ящики в стеллажах
Оборудование
65		Строительные машины в демонтированном виде	т				0,4-0,7		-			В закрытом складе на полу
66		Запасное производственное оборудование	т				0,7-2,5		0,5-2			То же
67		Подъемно-транспортное	т				0,6-2		0,8-2			То же
68		Противопожарное оборудование	т				0,1-0,2		0,3-1			То же
69		Запасные части	т				1-1,2		2,2			В закрытом складе на полу
Инструмент
70		Слесарно-кузнечный	т				0,8-0,9		2,2			В закрытом складе поштучно на стеллажах
71		Кузнечно-котельный	т				1-1,2		2,2			То же
72		Столярно-плотничный			т		0,6-0,7		2			То же
73		Строительный	т				0,2-0,4		1			То же
Химико-москательные и другие материалы
74		Краски сухие	т				0,6-0,8		1,2			В закрытом складе в штабелях в бочках (1й ряд стоймя, остальные лежа)
75		Краски тертые	т				0,8-1		2,2			В закрытом складе банки на стеллажах
76		Смола	т				0,5-0,6		1,8			В закрытом складе бочки в штабелях
77		Карбид кальция	т				0,9-1		1,2			То же, в барабанах (герметических)
78		Олифа	т				0,8		1,5			В закрытом складе бочки в штабелях
79		Асфальт в плитках	т				2,2		2			Открытое хранение в штабелях
80		Гудрон	т				0,9		1,75			Под навесом бочки в штабелях (1й ряд стоймя, 2й ряд лежа)
Горючее
81		Смазочные материалы	т				0,6-0,8		1,4			В полуподземном складе бочки в штабелях (два ряда стоймя)
82		Бензин	т				0,45-0,7		1,2-1,8			То же (два ряда лежа)
Прочие материалы и изделия
83		Войлок строительный и пакля	т				0,35-0,4		2			В закрытом складе тюки на стеллажах
84		Ремни приводные, рукава резиновые и пеньковые	т				0,5-0,6		2,2			В закрытом складе круги на стеллажах
85		Покрышки автомобильные	т				0,3-0,35		2,2			То же
86		Обувь кожаная (прорезиновая)	т				0,2-0,25		1,2			То же
87		Спецодежда (хлопчатобумажная и брезентовая)

Приложение 9

Ориентировочные нормы запаса материалов и изделий для нерудных строительных материалов – заполнителей – в сменах потребления, для остальных в сутках.

Группа материала	Вид материала	Вид транспорта, доставляющего грузы
Группа материала	Вид материала	Магистральный ж/д (расстояние более 100 км)	Местный ж/д (расст до100 км)	Водный не зависимо от расстояния	до 15	Более 15
1	2	3	4	5	6	7
I	Нерудные строительные материалы-заполнители	14-18	10-16	ПК+20	6-10	10-18
II	Твердое топливо: уголь, сланцы, кокс торф, топливные отходы	10-30 -	5-10 10-20	К+20 К+20	2-5 5-10	5-10 8-15
III	Нефтепродукты	10-35	5-10	К+20	2-5	5-8
IV	Лесные материалы: круглые пиленые	- 15-40	10-30 10-20	- -	5-10 5-8	8-15 8-15
V	Кирпич, цемент, керамика, силикатные и другие строительные материалы	10-20	5-10	К+20	3-5	7-12
VI	Металл	20-50	10-20	К+20	5-10	12-15
VII	Металлические изделия и инструмент	20-60	10-30	К+20	5-15	10-20
VIII	Химико-москательные и другие материалы и изделия материально-технического снабжения	20-90	10-40	К+24	5-20	10-30

Примечания.

Приведенные нормы не учитывают запасов, размеры которых диктуются технологическими требованиями естественной сушки, выдержки, усреднения материалов и т.п.
Меньшие значения норм запасов относятся для предприятий с грузооборотом более 35 вагонов в сутки, большие для предприятий с грузооборотом от 2 до 5 вагонов в сутки.
Для водного транспорта приняты следующие обозначения: К – число дней перерыва навигации; П – число работы в сутках.

Приложение 10

НОРМЫ расчетных площадей складов строительства (для основных материалов и изделий – физические измерители, для прочих – на 1 млн. руб. годового объема строительно-монтажных работ)

№	Вид материала или изделия	Единица измерения	Расчетная площадь или емкость склада на единицу измерения с учетом проходов и проездов
Закрытые склады отапливаемые
	Химикаты, краски, олифа, паркет, москательные материалы, спецодежда, постельные принадлежности, обувь, канцелярские принадлежности	1 млн. руб. годового объема работ	32 м²
Закрытые склады не отапливаемые
	Цемент навалом Цемент в мешках	-*- тн	12 м² 1,3 м²
	Известь	1 млн. руб. годового объема работ	6 м²
	Гипс	-*-	10 м²
	Войлок, пакля, минеральная вата, термоизоляционные материалы, гипсовые материалы, сухая штукатурка, клей, асбестовые листы, фанера, электроустановочные провода, тросы, цепи, сталь кровельная, инструментальная, гвозди, метизы, скобяные изделия	-*-	39 м²
Навесы
	Сталь арматурная	1 млн. руб. годового объема работ	3 м²
	Рубероид, толь, гидроизоляционные материалы, плитки облицовочные и метлахские, асбоцементные плиты, асбоцементные волнистые листы, гипсовые перегородки	-*-	64 м²
	Столярные и плотничные изделия	-*-	15 м²
	Битумная мастика
Склады огнеопасных материалов
	Бензин	1 млн. руб. годового объема работ	12 т
	Дизельное топливо	-*-	10 т
	Керосин	-*-	2 т
	Кислоты, химикаты, масла и пр.	-*-	2 т
Открытые складские помещения
	Сталь-прокат и сортовая	т	1,8-1,25 м²
	Лес: круглый пиленый	м³ м³	1,5-1,3 м² 1,7-1,25 м²
	Кирпич строительный при хранении: в клетках в пакетах на поддонах	Тыс. шт. -*-	2,5 м² 2,3-2,2 м²
	Камень бутовый и булыжный в механизированных складах (в немеханизированных - удваивается)	м³	0,7-0,5 м²
	Щебень и гравий в механизированных складах	м³	0,5-0,35 м²
	Шлак	м³	1,1-0,2 м²
	Песок в механизированных складах	м³	0,5-0,35 м²
	Трубы: Стальные Чугунные Железобетонные	т т м³	2,1-1,7 м² 2,5-1,4м² 5,5-4,1м²
	Кабель	т	5,5-4,1 м²
	Опалубка	м²	0,5-0,07 м²
	Арматура	т	1,4-1,2 м²
	Сборный железобетон: фундаменты колонны плиты перекрытия плиты покрытия фермы балки покрытия фундаменты и подкрановые балки, лестничные площадки, марши, плиты балконные, перемычки, санитарно-технические блоки	м³ м³ м³ м³ м³ м³ м³	1,7-1,0 м² 2,0 м² 2,0 м² 4,1-3,3 м² 4,1-2,8 м² 5,0 м² 3,3-2,5 м²
	Блоки бетонные стеновые	м³	1,0 м²
	Шлакобетонные камни	Тыс. шт.	2,8 м²
	Блоки кирпичные	-*-	2-1,4 м²
	Утеплитель плиточный	-*-	4,1-2,1 м²
	Металлоконструкции	-*-	3,3 м²

Приложение 11

Способы складирования строительных материалов на открытой площадке.

№	Материал, подлежащий складированию	Способ складирования
1	2	3
	Кирпич в пакетах, на поддонах	Не более чем в два яруса
	Кирпич в контейнерах	В один ярус
	Кирпич без контейнеров	Высота не более 1,7 м
	Фундаментные блоки стен подвалов	В табель высотой не более 2,6 м на подкладках и прокладках
	Стеновые панели	В кассеты или пирамиды
	Панели перегородок	В кассеты
	Стеновые блоки	В штабель в два яруса на подкладках и прокладках
	Плиты перекрытий	В штабель высотой не более 2,5 м на подкладках и прокладках
	Блоки мусоропроводов	В штабель высотой не более 2,5 м
	Ригели и колонны	В штабель высотой до 2 м на подкладках и прокладках
	Плиточные материалы (асбоцементные плиты, листы асбоцементные и плиты асбоцементные плоские)	Стопы высотой до 1 м
	Черепица (цементно-песочная и глиняная)	В штабель высотой до 1,0 м, уложенная на ребро с прокладкой
	Круглый лес	В штабель высотой не более 1,,5 м с прокладками между рядами с установкой упоров против раскатывания, ширина штабеля менее его высоты не допускается
	Пиломатериалы	В штабель, высота которого при рядовой укладке составляет не более половины ширины штабеля, а при укладке в клетки не более ширины штабеля
	Мелкосортный металл	В стеллажах высотой не более 1,5 м
	Санитарно-технические и вентиляционные блоки	В штабель высотой не более 2,5 м на подкладках и прокладках
	Нагревательные приборы (радиаторы) в виде отдельных секций или в сборном виде	В штабель высотой не более 1,0 м
	Крупногабаритное и тяжеловесное оборудование и его части	В один ряд на подкладках
	Стекло в ящиках и рулонный материал	Вертикально в ряд на подкладках
	Битум	В плотную тару, исключающую его растекание или специальные ямы с устройством ограждения
	Черные прокатные металлы (листовая сталь, швеллеры, двутавровые балки, сортовая сталь)	В штабель высотой до 1,5 м с подкладками и прокладками
	Теплоизоляционные материалы	В штабеля высотой до 1,2 м с хранением в закрытом сухом помещении
	Трубы диаметром до 300 мм	В штабель до 3 м высотой на прокладках и прокладках с кольцевыми упорами
	Трубы диаметром более 300 мм	В штабель высотой до 3 м в седло без прокладок

Приложение 12

Показатели приведенных затрат для инвентарных зданий

№	Функциональное назначение сооружения и номер типового проекта	Конструктивный тип сооружения	Размер в плане, м	Стоимость, руб.				Инвентарно-расчетная стоимость на 1 оборот руб.	Приведенные затраты в расчете на 1 оборот руб.
№		Конструктивный тип сооружения	Размер в плане, м	монтажа	демонтажа	Погрузки-разгрузки	Перевозка на расстояние 10 км	Инвентарно-расчетная стоимость на 1 оборот руб.	Приведенные затраты в расчете на 1 оборот руб.
1	2	3	4	5	6	7	8	9	10
Служебные здания
	Контора на 3 места по обслуживанию 100-200 чел (420-,1-3)	Передвиж.	2,7 9	20	16,8	13,8	14,8	145	210,4
	Контора на 27 мест по обслуживанию 300-600 чел. (420-04-9)	Контейнер.	6,9 12,0	23,8	20,3	17,0	18,8	525	604,9
	Контора мастера с помещением обогрева и кладовой (420-04-47)	-*-	6,0 6,9	11,9	10,1	8,5	9,4	261	300,9
	Контора с помещением обогрева и кладовой на 35 чел. (420-06-4)	Сборно-разб	12,0 24,0	47,5	41,0	34,0	37,6	1680	1840,1
	То же на 8 чел. (420-04-30)	-*-	6,0 6,9	12,1	10,1	8,4	9,4	420	460,0
	Диспетчерская с проходной (420-04-11)	Контейнер.	6,0 6,9	11,9	10,1	8,5	9,4	261	300,9
	То же (420-04-30)	-*-	2,7 6,0	5,2	4,0	4,1	4,5	296	313,8
	То же (420-04-31)	-*-	2,7 3,0	2,6	2,0	2,3	2,3	147	155,9
	Лаборатория строительная (420-04-5)	Контейнер.	6,9 12,0	49,3	41,5	24,3	28,5	892	1035,6
Санитарно-бытовые здания
	Красный уголок на 15-20 чел. (420-01-7)	Передвиж.	2,7 9,0	20,0	16,8	13,8	14,8	142	207,4
	Гардеробная с душевой на 6 чел. (420-01-4)	-*-	2,7 6,0	12,0	10,1	7,4	4,9	232	266,4
	То же на 10 чел. (420-01-6)	-*-	2,7 9,0	20,0	16,8	17,8	14,8	142	207,4
	То же на 20 чел. (420-01-8)	-*-	2,7 18,0	40,0	33,6	24,4	19,5	284	401,5
	Гардеробная с душевой на 30 чел. (420-01-10)	-*-	2,7 27,0	60,0	50,4	27,0	24,3	426	587,7
	Туалет на два очка (420-04-23)	Контейнер.	2,7 6,0	2,7	1,0	3,8	4,9	187	199,4
	Туалет на 6 очков (420-04-24)	-*-	2,7 18	6,2	5,1	11,3	14,6	532	569,0
	То же на 12 очков (420-04-25)	-*-	2,7 36,0	10,3	9,3	22,6	29,2	1064	1135,4
	Помещение для обогрева рабочих (420-04-9)	Контейнер.	2,7 6,0	8,9	6,8	4,1	4,7	394	418,5
	То же (420-04-10)	-*-	2,7 12,0	17,8	13,5	8,1	9,5	790	838,9
	Столовая на 20 (420-04-34)	-*-	6,9 18,0	63,5	12,70	15,4	21,0	2870	2982,6
	Столовая на 50 мест (420-04-16)	Контейнер.	11,4 24,0	172,3	30,3	19,1	42,0	534,0	5604,2
	То же (420-06-5)	-*-	12,0 30,0	410,0	90,2	35,7	96,2	4362	5014,8
	То же на 100 мест (420-06-6)	Сбор-разб.	18,0 30,0	890,3	143,1	41,20	108,7	5123	6306,2
	То же (420-06-59)	-*-	18,0 42,0	1108,7	213,2	63,2	156,1	5964	7495,2
	То же на 150 мест (420-06-60)	-*-	18,0 54,0	1984,1	315,3	62,4	147,6	5104	8613,6
	Здравпункт по обслуживанию 270 чел. (420-04-37)	Контейнер.	4,0 6,9	15,8	13,5	8,1	9,5	268	314,9
	То же на 400 чел. (420-04-38)	-*-	6,0 6,9	23,9	20,3	1201	14,2	402	472,6
	То же на 800 чел. (420-04-39)	-*-	6,9 12,0	47,3	40,5	2403	28,5	804	944,6
Склады
	Кладовая материальная (420-04-6)	Контейнер.	6,0 11,4	32,5	20,3	6,6	10,5	1340	1408,9
	То же (420-04-8)	-*-	6,0-6,9	19,8	12,9	3,1	5,3	625	666,1
	Отапливаемый материальный склад без рампы (420-06-25)	Сбор-разб.	12,0 66,0	781,5	174,5	61,4	114,4	5655	6786,8
	То же (420-06-25)	-*-	12,0 42,0	645,8	198,1	43,6	83,6	3784	4754,6
	То же (420-06-24)	-*-	12,0 30,0	347,0	119,8	35,2	62,4	2750	3314,9
	То же (420-06-23)	-*-	12,0 18,0	189,9	64,7	21,8	37,5	1956	2269,9
	Отапливаемый материальный склад без рампы (420-06-18)	Сбор-разб.	12,0 12,0	178,6	66,2	16,4	21,2	1234	1516,4
	То же (420-06-17)	-*-	6,0 12,0	47,2	15,5	8,3	18,8	786	875,8
	То же (420-06-16)	-*-	6,0 6,0	27,4	14,8	4,1	9,4	546	598,7
	Отапливаемый материально-технический склад с рампой (420-06-22)	-*-	12,0 66,0	794,3	174,5	61,4	114,4	5754	6898,6
	То же (420-26-21)	-*-	12,0 42,0	687,5	198,1	43,6	83,6	3784	4796,6
	То же (420-06-20)	-*-	12,0 24,0	368,8	115,7	36,6	43,3	3086	3649,4
	То же (420-06-19)	-*-	12,0 12,0	198,9	66,2	18,3	21,7	1543	1848,1
	Тепло-холодный материально-технический склад (420-06-37)	Сбор-разб.	12,0 48,0	177,4	98,8	76,6	84,6	3780	4217,4
	То же (420-06-54)	-*-	12,0 24,0	113,6	49,4	38,3	42,3	2350	2593,6
	То же (420-06-55)	-*-	12,0 12,0	66,8	24,8	19,2	21,2	1178	1309,9
	То же (420-06-56)	-*-	6,0 6,0	16,7	6,2	4,8	5,2	292	324,9
	Тепло-холодный склад оборудования (420-06-39)	-*-	12,0 72,0	358,7	136,6	117,4	148,4	3680	4440,8
	То же (420-06-39)	-*-	12,0 48,0	165,1	98,8	76,6	84,6	2320	2745,1
	То же (420-06-40)	-*-	12,0 36,0	1,03	68,4	41,8	63,5	1534	1809,0
	Теплохолодный склад оборудования (420-06-41)	Сбор-разб.	12,0 24,0	82,6	49,4	38,3	42,3	1160	1372,6
	То же (420-06-42)	-*-	12,0 12,0	41,3	24,7	19,2	21,2	580	686,4
	То же (420-06-43)	-*-	6,0 12,0	20,6	12,4	9,6	10,6	290	343,2
	Навесы без рампы (420-06-36)	-*-	12,0 42,0	214,3	61,0	13,4	20,1	38	346,8
	То же (420-06-35)	-*-	12,0 30,0	123,0	76,1	10,4	14,0	21	245,3
	То же (420-06-34)	-*-	12,0 18,0	79,8	24,6	7,9	9,0	15	136,6
	То же (420-06-33)	-*-	12,0 12,0	57,4	17,1	5,2	6,0	11	96,7
	То же (420-06-32)	-*-	6,0 12,0	38,3	17,1	2,6	3,0	5,5	66,5
	Навес с рампой (420-06-31)	-*-	6,0 12,0	39,9	17,1	2,6	3,0	6,3	69,4
	То же (420-06-30)	-*-	12,0 12,0	62,2	21,4	5,2	6,0	12,3	107,1
	То же (420-06-29)	-*-	12,0 18,0	83,5	25,0	7,9	9,0	15,9	141,3
	То же (420-06-28)	-*-	12,0 24,0	135,4	42,8	10,5	11,9	21,3	222,4
	То же (420-06-27)	-*-	12,0 36,0	197,6	63,9	15,7	17,9	32,0	327,1

Приложение 13

Нормативные показатели для определения площадей инвентарных зданий служебного и санитарно-бытового назначения

№	Номенклатура инвентарных зданий	Нормативные показатели	Учитываемые показатели численности работающих	Примечание
1	2	3	4	5
Служебные здания
	Контора, м²/чел	4,0	Количество ИТР, служащих, МОП и охраны	Площадь служебных кабинетов и помещений в конторах управлений и трестов не должна превышать 15% площади рабочих комнат (но не менее 2-х кабинетов по 15 м²каждый)
	Диспетчерская, м^2/чел	7,0		Один диспетчер на 1,5-3,0 млн. руб. годового объема СМР
	Кабинет по технике безопасности, м²	15,0-25,0	Количество работ	Нижний предел при списочном количестве работающих до 500 чел. верхний – до 1000 чел.
	Парткабинет, м²	12,0-18,0	-*-	Нижний предел при списочном количестве работающих до 500 чел. верхний – до 1000 чел.
	Проходная-табельная, м²	8,0-10,0
	Сторожевая будка, м²	3,0		Один въезд
Санитарно-бытовые здания
	Красный уголок, м²/чел	0,75	Количество работающих в наиболее загруженную смену, представляющее сумму, где одно слагаемое – 70 % рабочих, другое 80 % от общего числа ИТР, служащих, МОП и охраны
	Гардеробная, м²/чел	0,5-0,8	Общее количество рабочих	Нижний предел для гардеробных без скамеек, верхний – со скамейками
	Душевая с пред душевой, м²/чел	0,82	Количество работающих в наиболее загруженную смену (70 % рабочих)
	Умывальная, м²/чел	0,06-0,065	Количество работающих в наиболее загруженную смену (70 % от числа работающих)	Нижний предел для групповых умывальников, верхний – для индивидуальных
	Туалет, м²/чел	0,07-0,14	Количество работающих в наиболее загруженную смену (соответственно 70 % мужчин6 30 % женщин)	Нижний предел для мужчин, верхний – для женщин
	Помещение для сушки спецодежды, одежды и обуви, м²/чел	0,20	Количество работающих в наиболее загруженную смену
	Помещение для обогрева рабочих, м²/чел	0,10	Количество работающих на открытом воздухе	Минимальная площадь помещения 8,0 м²
	Укрытие от солнечной радиации и атмосферных осадков, м²/чел	0,10	То же
	Столовая на 50 посадочных мест, м²/чел	1,0-1,2	Количество работающих в наиболее загруженную смену	С учетом полезной площади всех помещений столовой и буфетов; нижний предел для столовой, работающей на полуфабрикатах, верхний для столовой, работающей на сырье, одно посадочное место – 4 чел.
	Столовая на 150 посадочных мест, м²/чел	0,9-1,0	То же	То же
	Столовая на 250 посадочных мест, м²/чел	0,8-0,9	То же	То же
	Буфет, м²/чел: На 8 посадочных мест На 16-24 посадочных мест	0,9 0,7	То же То же	То же То же
	Комната для приема пищи, м²/чел	0,25	Количество работающих в наиболее загруженную смену	Площадь комнаты не менее 12,0 м²
	Продовольственная палатка, м²	6,0-8,0	Количество работающих в наиболее загруженную смену
	Здравпункт, м² IV категории III категории II категории	До 70,0 До 100,0 До 150,0		Количество работающих 200-1200 чел. то же 1201-2000 чел то же 2001-3000 чел
	Помещение для личной гигиены женщин, м²	6,0-10,0	Количество женщин в наиболее загруженную смену	Нижний предел при количестве женщин 50 чел, верхний при 100 чел.
	Помещение для регламентированного отдыха рабочих, м²/чел	0,6-0,8	Количество работающих в наиболее загруженную смену

Приложение 14

Перечень временных инвентарных зданий производственного назначения (мастерских)

№	Назначение инвентарного здания	Размер здания в плане, м	Полезная площадь, м	Конструктивное решение
	Ремонтно-техническая	6,2 3,3	19,1	Передвижная
	Плотничная	10,0 6,2	57,6	Сборно-разборная
	Арматурная	9,0 3,0	26,0	-
	Санитарно-техническая	4,3 2,8	11,5	Передвижная
	Кровельная	10,0 6,2	57,5	Сборно-разборная
	Электротехническая	4,3 2,8	11,5	Передвижная

Приложение 15

Удельный расход воды на производственно-строительные нужды

Наименование процесса и потребителей	Ед. изм.	Удельный расход в литрах
1	2	3
Земляные работы
Работы экскаватора с двигателем внутреннего сгорания	1 маш.-час	10-15
Гидромеханизация строительных работ в зависимости от рода грунтов и условий транспортировки пульпы	1 м³ грунта	5000-15000
Подготовка инертных материалов
Промывка гравия или щебня в зависимости от степени загрязнения и способа промывки	1 м³ промытого материала	1000-3000
Промывка песка	То же	1250-1500
Бетонные и железобетонные работы
Приготовление бетона: жесткого пластичного литого теплого	1 м³ бетона в деле то же то же то же	225-275 250-300 275-323 300-400
Поливка бетона и опалубки (для средних климатических условий)	То же, в сутки	200-400
Приготовление растворов
Тяжелые (холодные) растворы: известковые на гашение извести известковые на приготовление раствора цементно-известковые на гашение извести то же на приготовление раствора	1 м³ раствора то же то же то же	600-1000 250-300 200-300 100-300
Легкие (теплые) растворы разных составов: на гашение извести на приготовление раствора	1 м³ раствора то же	150-700 200-250
Каменные работы
Кирпичная кладка на холодном цементной растворе с его приготовлением (без расхода на поливку кладки)	1000 шт. кирпича	90-180
То же не теплом растворе	То же	115-230
Поливка кирпичной кладки	То же	200-250
Бутовая кладка: на цементном растворе на известковом растворе	1 м³ кладки то же	60-100 150-200
Огнеупорная кладка (с приготовлением раствора)	-*-	200-250
Штукатурные и малярные работы
Штукатурные работы	1 м³ поверхности	7-8
Малярные работы	То же	0,5-1,0

Приложение 16

Нормы расхода воды на хозяйственно-питьевые нужды (строительные площадки)

№	Наименование потребителей и виды расхода воды	Ед. изм.	Расход воды на хозяйственно-питьевые нужды		Коэффициент неравномерности водопотребления
№	Наименование потребителей и виды расхода воды	Ед. изм.	При наличии канализации	При отсутствии канализации	При наличии канализации	При отсутствии канализации
1	Хозяйственно-питьевые нужды	На 1 раб. в смену	20-25	10-15
2	Душевые установки	На 1 раб. прин. душ	30-40	-		-

Примечание. В числителе – часовые коэффициенты, в знаменателе – суточные.

Приложение 17

Ориентировочные нормы расхода электроэнергии на работу строительных машин и установок.

№	Наименование потребителя	Ед. изм.	Нормы расхода электроэнергии, кВт
	Башенные краны грузоподъемностью до 8 т	1 шт.	32-58
	Подъемник для наружных отделочных работ	1 шт.	1-5,6
	Транспортеры ленточные	1 шт.	1,7; 2,8; 5; 7
	Бетононасосы	1 шт.	14,1; 16,8; 32,5; 44,5
	Сварочные трансформаторы	1 шт.	42; 76; 180
	Штукатурно-затирочная машина	1 шт.	0,1-0,55
	Растворонасосы	1 шт.	1,7; 2,8; 7
	Мозаично-шлифовальная машина	1 шт.	0,4-2,8
	Краскопульты	1 шт.	0,18-0,75
	Растворомешалки	1 шт.	1,7; 4,5; 11; 16
	Бетономешалки	1 шт.	1-6

Приложение 18

Ориентировочные данные о расходе электроэнергии на производственные цели

№

Наименование работ

Ед. изм.

Расход электроэнергии, кВт

На стройплощадке

Вертикальный транспорт строительных материалов, производимый кранами грузоподъемностью до 1 т на среднюю высоту около 15 м:

кирпича

раствора или бетона

разных строительных материалов

длинномерных материалов на крюке

0,026

0,029

0,022

0,016

Разработка грунта электрическим экскаватором:

обочных грунтов

мерзлых и скальных грунтов

м³

0,50

1,00

Перемещение грунта ленточным транспортером типа «Ленинец» при загрузке вручную:

при работе без питателя

при работе с двумя питателями

м³

0,45

0,20

Приготовление бетона в отдельно стоящих передвижных бетономешалках 250-500 л:

в летних условиях

в зимних условиях

Примечание: при изготовлении легких бетонов приведенные цифры умножаются:

в летних условиях – на 1,6

в зимних условиях – 1,4

м³

0,80

1,00

Приготовление раствора в растворомешалках с ковшом емкостью 150 л:

в летних условиях

в зимних условиях

м³

1,0

1,7

То же в растворомешалках 375 л:

в летних условиях

в зимних условиях

Примечание: при изготовлении легких растворов цифры умножаются:

в летних условиях – на 2,0

в зимних условиях – на 1,5

м³

0,70

1,80

Укладка бетона в балки, прогоны, ригели и плиты при помощи вибратора

м³

0,10

То же в массивы и колонны

м³

0,15

Распиловка бревен на необрезанные доски на круглопильных станках:

при толщине досок 25 мм

при толщине досок 50 мм

м³

6,10

3,40

Изготовление металлоконструкций в прогонных условиях

160

Приложение 19

Ориентировочные удельные расходы электроэнергии на технологические нужды

№	Наименование работ	Ед. изм.	Удельный расход электроэнергии, кВт
	Электропрогрев бетона при наружной температуре воздуха – 20⁰ до получения прочности порядка 70% при модулях поверхности: 6 10 15	1 м³ -- --	95 140 190
	Электропрогрев кирпичной кладки (стен, простенков, столбов) с модулем поверхности 4-9	1 м³	40-70
	Электропрогрев грунта вертикальными электродами	1 м³	3,5
	То же глубинными электродами	-*-	1,7
	Электросушка штукатурки отражательными печами	1 м³	0,35*-0,45

Приложение 20

Ориентировочная мощность, потребная для освещения

№	Наименование объектов освещения	Средняя освещенность люксы	Удельная мощность. Вт на м²
Внутренне освещение
	Бетонорастворные и дробильно-сортировочные заводы, лес сушилки, котельные, компрессорные, насосные, гаражи, паровозные и мотовозные депо	10	5
	Лесопильные цехи и временные электростанции	20	8
	Электроремонтные мастерские	30	9
	Арматурные, столярные, малярные и механические мастерские	50	13
	Столярные и малярные мастерские	50	18
	Административно-хозяйственные и общественные помещения (конторы, читальни, красные уголки и т.п.)	50	15
	Душевые, бани, умывальники, гардеробные	15	10
	Общежития и квартиры	25	13
	Склады закрытые	5	3
Наружное освещение
	Места производства механизированных земляных, бетонных работ и каменной кладки	5	0,8
	Свайные и маломеханизированные земляные и бетонные работы при ручной укладке	2	0,5
	Клепка, сварка, монтаж металлоконструкций	15	2,4
	Охранное освещение	0,1
	Второстепенные проходы и проезды	0,3
	Главные проходы и проезды	0,5

Приложение 21

Средние значения коэффициентов спроса и коэффициентов мощности

№	Характеристика нагрузок	Коэффициент спроса, Кс	Коэффициент мощности cos γ
	Краны башенные при количестве 1-3 шт Более 3 шт	0,5 0,4	0,6 0,5
	Механизмы непрерывного транспорта	0,5	0,6
	Электросварочные трансформаторы при числе трансформаторов до 3 До5	0,8 0,6	0,4 0,4
	Трансформаторные электропрогрев бетона, отогрев грунта	0,7	0,78
	Растворные узлы	0,4	0,5
	Электроосвещение наружное	1,0	1,0
	Электроосвещение внутреннее (кроме складов)	0,8	1
	Электроосвещение складов	0,35	1

Приложение 22

Основные показатели трансформаторных подстанций

№	Наименование, тип подстанции	Мощность, кВт	Габариты, м		Примечание
№	Наименование, тип подстанции	Мощность, кВт	длина	ширина	Примечание
Комплектные трансформаторы
	СКТП-100-6(10)/04	20 50 100	3,05 - -	1,55 - -	Закрытая конструкция
	СКТП-180-10(6)/04	180	2,73	2,0	-*-
	КТП-100-10 (Ереван)	100	1,55	1,40	Полуоткрытая конструкция
	КТП СКБ Мосстроя	280 320	3,38 -	2,22 -	Закрытая конструкция
	СКТП-560	560	3,40	2,27	Закрытая конструкция
	СКТП-750	750 1000	3,20	2,50	-- --
	Инвентарная трансформаторная глубокого ввода подстанция 35/04 кв	100 1000	12,97	4,5	Открытая конструкция
Передвижные электростанции (малые и средние)
	АБ-4Т/230	5(4)	1,07	0,50	Рама с контуром
	АБ-8Т/230	10 (18квт)	1,43	0,81	-*-
	ПЭС15?/М	14,5(12)	2,2	0,77	-*-
	ПЭС-30	30(24)	2,51	1,03	Автоприцеп
	ПЭС-60	60(48)	3,1	1,09	Автофургон
	ДГ-50-5	625(50)	6,2	2,3	-*-
	ЭСД-50-В0	60(50)	6,2	2,3	-*-
	АД-15-Т/400	94(75)	5,9	2,3	-*-
	ПЭС-100	160(125)	6,1	2,3	-*-

Приложение 23

Удельные показатели мощности

№	Наименование потребителей	Средняя освещенность, лк	Удельная мощность на 1м² площади
	Территория строительства в районе производства работ	4	0,4
	Главные проходы и проезды	3	5 кВт/км
	Второстепенные проходы и проезды	1	2,5 кВт/км
	Охранное освещение	0,5	1,5 кВт/км
	Аварийное освещение	0,2	0,7 кВт/км
	Места производства механизированных земляных работ и бетонных	7	1
	Монтаж строительных конструкций и каменная кладка	20	3
	Такелажные работы, склады	10	2
	Свайные работы	3	0,5
	Бетонные, растворные и дробильно-сортировочные заводы, сушилка, компрессорные и насосные станции, котельные, гаражи, депо	10	5
	Отделочные работы	50	15
	Механические, арматурные, столярные, малярные цехи и мастерские	50	15
	Конторские и общественные помещения	50	15
	Общежития и квартиры	40	14

Приложение 24

Удельные тепловые характеристики жилых, общественных и промышленных зданий

№	Здания	Кубатура здания по наружному объему в тыс.м³	Удельные тепловые характеристики в ккал/м³ ч .градус
№	Здания	Кубатура здания по наружному объему в тыс.м³	Для отопления q₀	Для вентиляции q_в
	Жилой дом, общежитие	3-30	0,42-0,27	-
	Клуб	5-10	0,37-0,30	0,25-0,20
	Кинотеатр	5-10	0,36-0,30	0,43-0,38
	Детский сад	До 5	0,38	0,11
	Школа	5-10	0,39-0,35	0,09-0,07
	Амбулатория, больница	5-15	0,40-0,32	0,25-0,29
	Баня	5-10	0,28-0,25	1,00-0,98
	Прачечная	5-10	0,38-0,33	0,80-0,78
	Столовая	5-10	0,35-0,33	0,70-0,63
	Лаборатория	5-10	0,37-0,35	1,00-0,95
	Пожарное депо	2-5	0,48-0,46	0,14-0,09
	Гаражи	2-5	0,70-0,55	0,5
	Деревообделочная мастерская	5-50	0,60-0,40	0,60-0,40
	Механическая и ремонтная мастерская	5-20	0,60-0,45	0,20-0,10
	Котельная	5-20	0,10-0,08	0,30-0,30
	Здание ПТУ	5-50	0,50-0,30	0,50-0,20
	Насосная	0,5-3	1,05-0,50	-
	Компрессорная	0,5-10	2,0-0,35	-
	Ацетиленовая	До 0,5	0,90	-
	Газогенераторная	5-10	0,10	1,60
	Цехи регенерации масел	2-3	060-0,75	0,50-0,60
	Склад химикатов, красок и др.	1-5	0,85-0,58	0,60-0,45
	Бытовые и административно-вспомогательные помещения	0,5-2	0,60-0,23	0,22

Приложение 25

Технико-экономические показатели пневматических инструментов, применяемых в строительстве

№	Наименование инструмента	Назначение инструмента	Параметры воздуха
№	Наименование инструмента	Назначение инструмента	Давление в атм.	Расход в м³/мин
	Отбойные молотки: ОМ-IА ОМСП-5	Для земляных работ -*-	4 4	1 1
	Бурильные молотки: РП-17А РМП-17А ПА-23 ОМ-506Л ПМ-508 ПР-30Л ПР-30-ЛБ	-- -- -- -- -- -- -*-	5 5 5 5 4-7 5 5	1,8-2 1,8-2 2,6 2,4 2,1-2,6 3 2,8
	Перфоратор телескопный ТП-4	-*-	4,5-5,5	3,2
	Молоток бурильный колонковый с пневмоподатчиком типа КЦМ-4	-*-	5	4
	Молоток бурильный колонковый тяжелый КТ-70	-*-	5-7	4,7-5,1
	Наружный пневматический вибратор ВТ	Для наружного вибрирования	5,5-6	0,9
	Глубинный пневматический вибратор ВР	Для глубинного вибрирования	5	1,4
	Пневматическая сверлильная машина СМРД-32	Сверление отверстий диаметром до 75 мм в дереве	5,5-0	1,4-1,7
	Пневматические ключи: И-51А	Завертывание болтов и гаек	4,5-6	1,72
	То же И-96	-*-	4-5	До 2
	Щетка углевая пневматическая УПЩ-Р-1	Зачистка кромок под сварку	4-5	0,8
	Пневматические сверлильные роторные машины: И-34А СМ-22 СМ-32 И-69 РСУ-92 РС-32	Сверление отверстий по металлу диаметром в мм 32 22 32 32 32 32	5-6 5,5-6 5,5-6 5-6 5-6 5-6	2,2 1 1,28 2,2 2,2 1,7
	Пневматические клепальные молотки: КЕ-16 КЕ-19 КЕ-22 КЕ-28	Диаметры заклепок в мм: 5-16 16-19 18-22 21-28	5-6 5-6 5-6 5-6	1-1,1 1-1,1 1-1,1 1-1,1
	Пневматическая шлифовальная роторная машина И-44	Зачистка сварных швов, полировка мрамора и др	5-6,5	1
	Пневмотрамбовка (40 кг)	Уплотнение грунта	6	-
	Пневматические лопаты: ЗИ-4 ЗИ-6	Для земляных работ -*-	5 5,5	1 1
	Пневматическая развальцовочная машина И-118	Разделка труб до 2 Развальцованных на 5	6	2,3
	Пневматический бетонолом С-338	Разработка мерзлых и твердых грунтов	5	1,6
	Пневматические вибрационные ножницы ПВН-3	Резка металла	4-5	0,8
	Пневматическая ударная поддержка И-48	Клепка толстых пакетов в тесных местах, Ø до 32 мм	5,5-6	1,1
	То де ППКБ Главмосстроя	То же Ø до 22 мм	6	0,95

Приложение 26

Техническая характеристика передвижных воздушных компрессорных станций

№	Наименование показателей	Ед. изм.	ПКС-5	ПКС-6м	ЗИФ-55	КС-9	ПКС-3м	КСЭ-3м	КСЭ-6м
	Производительность	м³/мин	5	3	5	9	3	3	6
	Рабочее давление	атм	7	7	7	7	7	7	7
	Марка компрессора	-	К-5	-	К-5	К-9	-	-	-
	Охлаждение компрессора		воздушное
	Емкость воздухосборников	-	От двигателя ЗИЛ-120 или КАЗ-120			От дизеля КДМ-46	От двигателя ЗИЛ-120	От электродвигателя
	Мощность
	Вид топлива	-	Бензин
	Удельный расход топлива	г/л.с.ч.	230	225	240	220	240	-	-
	Товарные размеры: длина ширина высота	мм мм мм	4985 1870 2020	3800 1850 1950	4410 1880 1770	6600 1890 2640	3680 1490 1233	1970 1000 1285	2120 1095 1265
	Вес компрессорной станции	кг	2860	2700	3300	6100	1685	1110	1492

Приложение 27

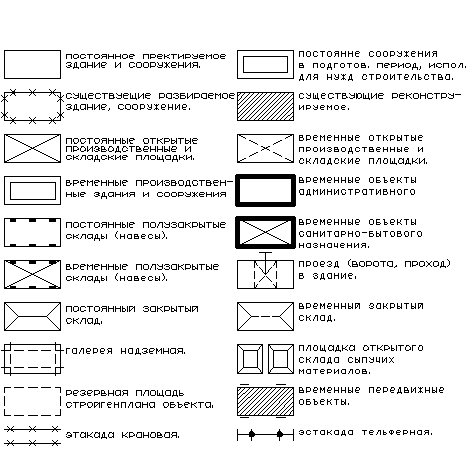

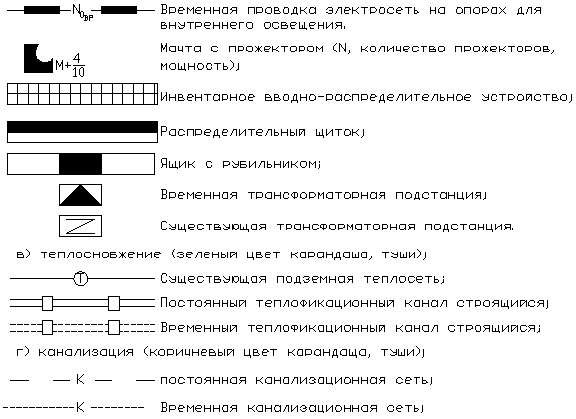

У словные обозначения объектов строительного хозяйства

Примечание. В необходимых случаях студент может самостоятельно разработать дополнительные условные обозначения и использовать их в графическом оформлении стройгенплана объекта.

Приложение 28

Необходимое количество первичных средств пожаротушения для строящихся зданий и сооружений

№	Наименование зданий, складов и сооружений	Единица измерения	Наименование пожарного оборудования и первичных средств пожаротушения
			Химические огнетушители			Ящик с песком и лопатой	Бочка с водой и 2 ведрами емк. 250л
			ОП-1	ОП-2	углекислотные	Ящик с песком и лопатой	Бочка с водой и 2 ведрами емк. 250л
	Строящиеся здания	На 200 м²площади пола	I₁	-	-	I	I
	Строительные леса	На каждые 20 м длины лесов (по этажам)	I₁	-	-	-	-
	То же	На каждые 100 м длины лесов (по этажам)	-	-	-	-	I₂
	Помещение контор	На 200 м²площади пола	I₁	-	-	-	-
	Помещения деревообделочных мастерских	На 100 м²площади пола	I₃	-	-	I	I
	Закрытые склады лесоматериалов и горючих пиломатериалов (пеньки, пакли и т.п.)	На 100 м²площади пола	I	-	-	I	I
	Открытые склады пиломатериалов	На 300 м²площади склада	I₄	-	-	-	I
	Открытые склады круглого леса	На 500 м²площади склада	I₄	-	-	-	-
	Закрытые склады негорючих материалов	На 400 м²площади пола	I₃	-	-	-	-

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 12 13 1415 / 1515

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
14.04.2015225.28 Кб51Методичка CCC..doc
#
14.04.2015397.82 Кб54Методичка _2010.doc
#
14.04.201519 Mб322Методичка Артр+Миол+Дерма.doc
#
14.04.2015724.48 Кб249Методичка Артрология.doc
#
14.04.201567.03 Кб9методичка БУУ.docx
#
08.01.20202.02 Mб0Методичка для строяка.doc
#
14.04.2015163.62 Кб83Методичка Корп. фин..doc
#
14.04.201515.65 Mб237Методичка Миология.docx
#
14.04.201514.72 Mб147Методичка по анатомии - Неврология.doc
#
14.04.2015315.9 Кб108Методичка по английскому-Контрольная работа №2.doc
#
28.11.201973.22 Кб0Методичка по Истории (Word вариант).doc

Заземление подкрановых путей и башенных кранов

Литература
