4.2.12. Проектирование временного электроснабжения

Проектирование электроснабжения стройплощадки осуществляется в следующей последовательности:

1. определяются потребители электроэнергии, места их расположения и мощности;

2. выбираются источники получения эл/энергии: от существующей высоковольтной сети (через трансформатор) или от передвижной электростанции;

3. устанавливаются пункты размещения трасформаторов на основе электротехнических расчетов;

4. осуществляется рабочее проектирование эл/сетей, эл/установок и эл/оборудования.

При проектировании необходимо стремиться к использованию постоянных сетей.

Для временного эл/снабжения, в зависимости от условий эл/снабжения и расположения эл/потребителей применяется кольцевая, тупиковая и смешанная системы.

Наиболее экономичным решением является подача эл/энергии потребителям стройплощадки по постоянному кабелю, уложенному в подготовительный период строительства.

Эл/снабжение стройплощадки должно базироваться в первую очередь на использовании постоянных питающих эл/линий (6 – 10 кВт) и постоянных распределительных пунктах (РП). При отсутствии РП используют временные воздушные линии, передвижные подстанции и эл/станции.

Освещение временных зданий, площадок, подача эл/энергии на прожекторные мачты осуществляется с помощью воздушных линий, проложенных по столбам.

Эл/освещение территории строительства, приобъектных складов, дорог, проездов и т.п. обеспечивается прожекторами, установленными на мачтах высотой 15 – 18 м., на зданиях, башенных кранах и прочих опорах постоянного типа.

Потребность стройки в эл/энергии определяется на основании данных об ее расходах на наружное и внутреннее освещение на технологические и производственные нужды.

Трансформатор подбирается по мощности, которая необходима для обеспечения эл/энергией всех потребителей и рассчитывается на наиболее напряженное время:

(17)

где: - потребная мощность трансформатора;

- коэффициент, учитывающий потери в сети в зависимости от протяженности, сечения и т.п.;

- потребная мощность на производственные нужды (приложения 17, 18);

- потребная мощность на технологические нужды (приложение 19);

- потребная мощность для внутреннего освещения (приложение 20);

- потребная мощность для наружного освещения (приложение 20);

- коэффициенты спроса, зависящие от числа потребителей (приложение 21)

- коэффициент мощности, зависящий от характера, количества и загрузки потребителя (приложение 21).

Расчет мощности каждой группы потребителя производится дифференцировано, например:

(18)

где: - соответственно необходимая мощность на сушку штукатурки, на электропрогрев бетона, на электросварку и т.д.

На основе рассчитанной мощности производится выбор трансформатора (приложение 22), который следует размещать по возможности в центре электрических нагрузок с радиусом действия не более 400 м. при напряжении низковольтной сети 380/220 вольт.

После выбора места расположения трансформатора производится подключение к нему через индивидуальную линию всезх потребителей с учетом напряжения каждого. Линия каждого потребителя подключается с трансформаторной подстанции через инвентарные устройства и вводно-распределительные.

Инвентарные устройства выбираются исходя из расчетных данных питающей сети и эксплуатационных требования.

Эл/сети устраниваются по одной из принципиально возможных схем (тупиковая, кольцевая, смешанная) и могут быть кабельными, воздушными и смешанными.

Разработанная система эл/снабжения условными обозначениями наносится на стройгенплан объекта.

4.2.13. Проектирование освещения на строительной площадке

Освещение строительной площадки объекта состоит из рабочего (местного и общего), аварийного и охранного. При этом освещение регламентируется следующим образом: аварийное – по независимой линии в местах основных проходов и спусков не менее 0,2 лк; освещенность охранной зоны – минимально 0,5 лк; рабочее освещение рассчитывается исходя из необходимой освещенности (см. приложение 20) и характеристики источника света.

В основном в настоящее время для освещения строительной площадки принимаются различного типа прожекторы. Расчет их количества производится по номограммам или через удельную мощность:

(18)

где: - удельная мощность (при освещении прожекторами ПЭС-35 принимают Р = 0,25 – 0,4 Вт/м²лк и ПЭС-45 Р = 0,2 – 0,3 Вт/м²лк);

- освещенность, лк (приложение 23);

- величина площадки, подлежащей освещению, м²;

- мощность лампы прожектора, Вт (при освещении прожекторами ПЭС-35 Р_п = 500 и 1000 Вт, ПЭС-45 Р_п = 1000 и 1500 Вт).

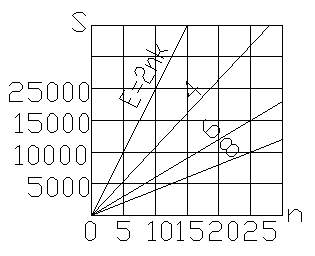

Зная величину требуемой освещенности в лк и размер освещаемой площади в м² по графикам можно определить число прожекторов.

При использовании прожекторов ПЭС-35 с лампой 500 Вт	При использовании прожекторов ПЭС-45 с лампой 1000 Вт

Для освещения открытых пространств прожекторы устанавливают группами ( по 3 – 4 и более) по контуру площадки. Принимая минимальную ? установки, в зависимости от силы лампы: от 7 м – лампы 300 Вт ? – лампы 1500 Вт. Расстояние между прожекторами от 80–250 м.

Временную открытую наружную проводку на площадке следует устранить изолированным проводом на надежных опорах так, нижняя точка провода находилась на высоте не менее 2,5 м. над рабочим местом; ? над проходами и 6 м. над проездами.

В случае необходимости эл/проводки на высоте менее 2,5 м., она должна быть заключена в трубы и короба.

Электролампы общего освещения напряжением 127-220 Вт подлежат подвешиванию на высоте не менее 2,5 м. от земли или пола, в противном случае должна быть исключена возможность случайных прикосновений к их токоведущим частям, либо напряжение должно быть не выше 36 Вольт.

Запроектированная система освещения должна быть условными обозначениями нанесена на стройгенплане объекта.
