Содержание
Введение……………………………………………………………………………3
1. Характеристика монтируемого здания……………………………….……..4
2. Определение объемов монтажных работ……………………………….…..6
3. Выбор монтажных приспособлений…………………………………………………………………….6
4. Выбор способов метода и комплексов машин для монтажа конструкций………………………………………………………………………...8
5. Определение требуемых параметров монтажных кранов………….........9
6. Выбор комплекса кранов и машин на основании ТЭС вариантов………..10
7. Составление калькуляции трудовых затрат………………………………12
8. Календарный план производства работ……………………………..……..12
9. Выбор транспортных средств…………………………………….…………14
10. Указания по контролю качества…………………………………………..17
11. Мероприятия по технике безопасности…………………………….…….19
12. Расчет к строительному генеральному плану……………………………20
Список литературы……………………………………………………..………..21
Состав графической части:
Лист 1: Схема монтажа колонн; Разрез 1-1; Указания по производству работ.
Лист 2: Схема монтажа элементов покрытия; Разрез 3-3; Характеристика крана Э-652Б.
Лист 3: График производства работ; Основные машины, механизмы и приспособления.
Лист 4: Основные материалы и конструкции; Операционный контроль качества; Указания по технике безопасности; ТЭП монтажа каркаса.
Лист 5: Стройгенплан.
Введение.
Технология строительного производства - это наука о методах выполнения строительных процессов при возведении (реконструкции) зданий и сооружений. При этом понятие «метод» включает в себя принципы выполнения строительных процессов, базирующихся на различных способах воздействия (физических, химических, механических и др.) на предмет труда (строительные материалы, полуфабрикаты, конструкции и др.) с использованием средств труда (строительных машин, средств малой механизации, монтажной оснастки, различных приспособлений, оборудования, аппаратов, ручных машин и инструмента и др.).
Организация строительного производства определяет сущность и научные основы предстроительного проектирования и изысканий, взаимоувязки выполнения строительных процессов во времени и пространстве, материально-технического обеспечения строительства, оперативного планирования и управления производством.
Строительное производство в России преимущественно развивается на индустриальной основе – направлении превращения строительства в комплексно-механизированный процесс монтажа зданий и сооружений из унифицированных элементов заводского изготовления.
В настоящее время отечественные строители продолжают разрабатывать основные пути улучшения капитального строительства, повышения эффективности капитальных вложений. В этих целях основное внимание уделяется обеспечению своевременного ввода в действие основных фондов и производственных мощностей, концентрации средств и ресурсов на важнейших стройках, направлению капитальных вложений в первую очередь на техническое перевооружение и реконструкцию действующих предприятий и на завершение ранее начатых строек, сокращению сроков строительства, улучшению проектного дела, осуществлению строительства по наиболее прогрессивным и экономичным проектам.
Предпринимаются меры по значительному сокращению затрат ручного труда, оснащению строителей высокопроизводительными машинами и механизмами, средствами малой механизации, эффективным механизированным и ручным инструментом. Осуществляется дальнейшее повышение уровня индустриализации строительного производства и степени заводской готовности строительных конструкций и деталей. В настоящее время интенсивное развитие приобретает монолитное и сборно-монолитное домостроение.
Реализация указанных мероприятий должна обеспечивать существенное повышение производительности труда в строительстве и определяется за счет улучшения охраны труда рабочих, большего внимания к экологии и охране окружающей среды.
Характеристика монтируемого здания.
Рис 1. – Схема расположения колонн.
К проектированию предлагается одноэтажное промышленное здание, трехпролетное. Ширина пролета 24 м, длинна здания 60 м.
Шаг крайних колонн - 6 м. Шаг средних колонн - 6 м. Каркас здания состоит из стальных колонн. Поверх колонн монтируются стропильные фермы. Элементы покрытия карты сэндвич панели 6х1м.
Конструктивные элементы производственного здания.

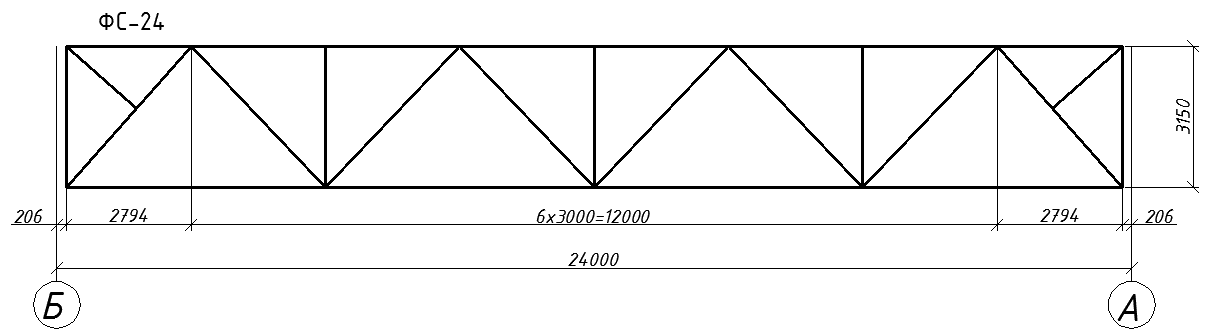

Стальные фермы
Стальные колонны
КМ-3 КМ-4
Сэндвич панели
