Акустооптичні пристрої
Показник переломлення речовини можна змінити не тільки за допомогою електричних або магнітних полів, але її шляхом механічної деформації. Це явище називається фотопружністю або тензооптичним ефектом. Різниця фаз виникає під дією механічних напруг на ефекті двопроменезаломлення. Напруга в середовищі й, отже, зміна показника переломлення періодичні й повторюють період довжини акустичної хвилі.
Акустична хвиля при поширенні в оптично прозорому середовищі формує послідовні зміни показника переломлення. Утворюється структура, аналогічна дифракційним ґраткам з періодом d = Λ ( Λ — довжина акустичної хвилі). Якщо період структури менше ширини світлового пучка, то на ній спостерігається дифракція світла.
Розрізняють два режими дифракції світла на звукових хвилях.
Фізичною основою режиму Рамана — Ната є умова дифракції на звуковому стовпі з утворенням ряду дифракційних максимумів, кути яких виражаються як
де т = 0, ±1, ±2, ±3 ... ; λ — довжина хвилі світла; Λ — довжина звукової хвилі (рис. 2.2, а).
У режимі Рамана — Ната має виконуватися умова
l << Λ2/ λ .
Фізичною основою режиму Брегга є умова того, що дифраговане світло з падаючого пучка знову значно дифрагуе перед тим, як покинути акустичне поле. У цьому разі гасяться всі порядки,

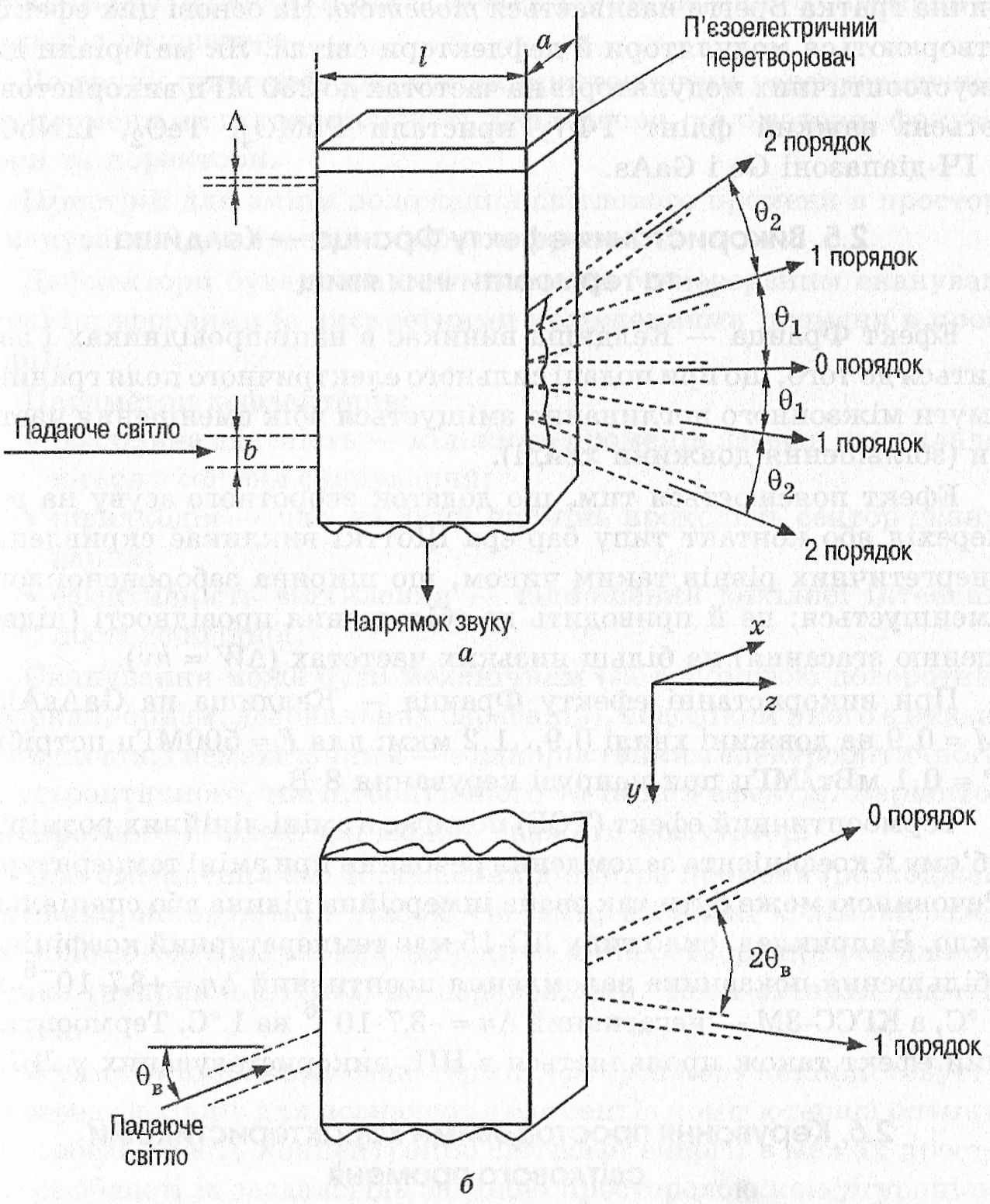

Рис.
2.2.
Схема дифракції світла на звуковій
хвилі: а
—
режим Рамана
—
Ната; б
— режим
Брегга
за винятком одного першого. Брегговський кут визначається залежністю ,
sin
ΘБ
=
У режимі дифракції Брегга необхідне виконання умови
l >> Λ2 / λ .
Ґратка Рамана — Ната називається тонкою ґраткою, а акустична ґратка Брегга називається товстою. На основі цих ефектів створюються модулятори й дефлектори світла. Як матеріали для акустооптичних модуляторів на частотах до 250 МГц використовуються: важкий флінт ТФ7, кристали РЬМ04, ТеO2, LiNbO3, в ІЧ-діапазоні Ge і GaAs.
Використання ефекту Франца — Келдиша та термооптичних явищ
Ефект Франца — Келдиша виникає в напівпровідниках і зводиться до того, що при подачі сильного електричного поля границя смуги міжзонного поглинання зміщується вбік зменшення частоти (збільшення довжини хвилі).
Ефект пояснюється тим, що додаток зворотного зсуву на р-п- перехід або контакт типу бар’єра ПІотткі викликає скривлення енергетичних рівнів таким чином, що ширина забороненої зони зменшується; це й приводить до збільшення провідності (підвищенню згасання) на більш низьких частотах (ΔW = hv).
При використанні ефекту Франца — Келдиша на GaAsAlSb М = 0,9 на довжині хвилі 0,9... 1,2 мкм; для F = 500МГц потрібно Р = 0,1 мВт/МГц при напрузі керування 8 В.
Термооптичний ефект (ТОЕ) полягає в зміні лінійних розмірів, об’єму й коефіцієнта заломлення речовини при зміні температури. Речовиною може бути так звана інмерсійна рідина або спеціальне скло. Наприклад, скло типу ДО-15 має температурний коефіцієнт збільшення показника заломлення позитивний Δп = +3,7·10-6 на 1°С, а КГСС-ЗМ — негативний Δп = -3,7• 10-6 на 1 °С. Термооптичний ефект також проявляється в НП, використовуваних у ЛД.
