7.3 Анализатор спектра виртуального осциллографа фирмы
Velleman
Осциллографические приставки позволяют также строить спектры сигналов, используя для этого быстрое преобразования Фурье (БПФ) с достаточно большим числом отсчетов (несколько выше 4000). Фурье-анализатор приборов обеспечивает следующие характеристики:
Фурье-анализатор PCS500 PCS100/ К8031
Частотный диапазон: 0—1,2 кГц до 25 МГц 0—0,4 кГц до 16 МГц
Разрешение БПФ: 2048 строк 2048 строк
Входные каналы: канал 1или канал 2 канал 1
Дополнительные функции: функция масштабирования Маркеры: для напряжения и частоты
В режиме Фурье-анализатора возможен выбор различных видов частотных окон: прямоугольное, Бартлетта, Хэмминга, Хэннинга и Блэкмана. Возможна работа с регистрацией максимумов пиков и с усреднением. Таким образом, ряд математических операций над сигналами приставка-осциллограф выполняет самостоятельно, что делает ее применение более привлекательным.
Самописец на базе виртуального осциллографа фирм Velleman
Приборы могут использоваться в качестве самописца — регистратора, имеющего следующие характеристики:
Самописец PCS500 и PCS 100/ К8031
Временной масштаб: 20 мсек/дел. — 2000 сек/дел.
Макимальное время записи: 9,4 ч/экран
Диапазон выборок: 1 выборка/20 сек — 100 выборок/сек
Применение прибора в качестве самописца незаменимо при выявлении случайно появляющихся неисправностей, когда пользователь не может непрерывно наблюдать за исследуемым устройством или системой.
Работа с PC-осциллографом фирмы Velleman
Приставки (PC-осциллографы) по существу заменяют три прибора:
осциллограф, спектроанализатор и электронный регистратор. Для входов вертикального отклонения предусмотрены следующие возможности:
АС — отсев постоянной составляющей сигнала и работа с сигналами переменного тока;
DC- непосредственное подключение (с передачей постоянной составляющей сигнала);
Ground — заземление входа.
Чувствительность входов и режимы их работы изменяются программным путем. Возможно применение щупа — делителя с отношением 1/10. К. приставкам опционально могут прилагается один-два таких делителя с миниатюрными зажимами — крокодилами. Но обычно поставляются соединительные экранированные провода без делителя. Следует учитывать, что они имеют довольно большую дополнительную емкость, доходящую до 50—100 пФ.
В режиме осциллографа (рисунок 5) частота дискретизации входного сигнала задается режимом работы осциллографа. Основной режим — реального времени. При нем частота дискретизации задается достаточно большой автоматически, при этом для соединения точек осциллограмм используется линейная интерполяция или интерполяция со сглаживанием. Возможен также режим однократного запуска. Управление осциллографом осуществляется группами виртуальных кнопок — двух каналов вертикального отклонения под окном осциллограммы и группы кнопок горизонтальной развертки справа. Такое управление основано на метафоре работы с обычным современным осциллографом и вполне интуитивно понятно.

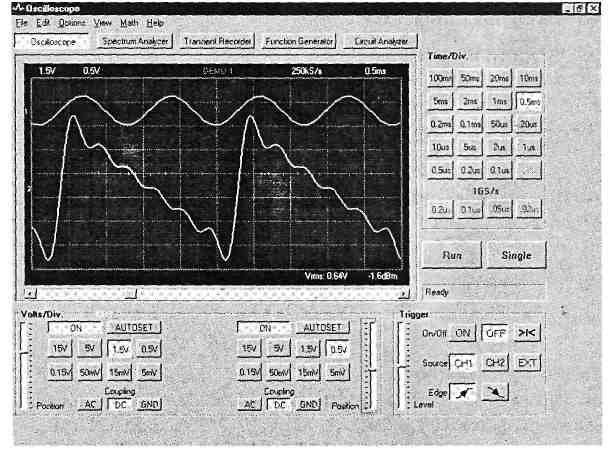

Рисунок 5- Окно виртуального осциллографа PCS500
У приставки PCS500 предусмотрен еще один режим для просмотра осциллограмм периодических сигналов. При этом дискретизация задается генератором случайных чисел, что создает эквивалентную частоту дискретизации до 1 ГГц. Обработка осциллограмм при этом занимает несколько секунд, но позволяет наблюдать осциллограммы сигналов с частотами до нескольких десятков МГц. Более высокочастотные сигналы наблюдать бессмысленно, поскольку верхняя граничная частота усилителей вертикального отклонения ограничена значением 50 МГц, да и триггер синхронизации на таких частотах работает неустойчиво.
Осциллограф-приставка PCS 100/K8031 имеет один канал и его окно несколько упрощено — рисунок 6. В частности имеются органы управления только одним каналом. На рисунок 6 показана возможность вывода курсоров и проведения курсорных измерений двойной амплитуды и периода синусоидального сигнала. Для этого используются пара курсоров в виде горизонтальных пунктирных линий и пара курсоров в виде вертикальных пунктирных линий. Они перемещаются с помощью мыши.

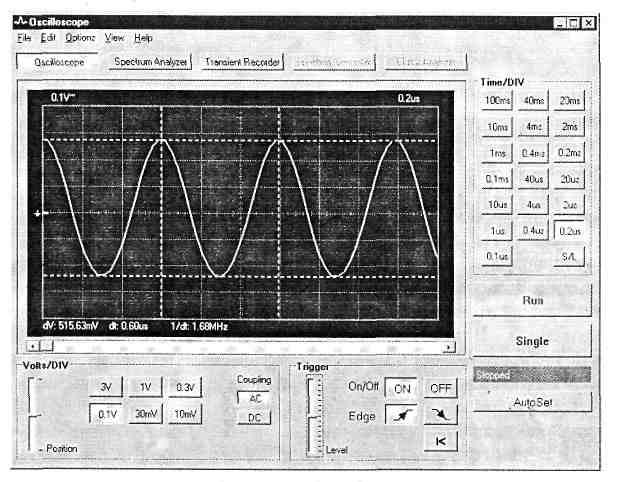

Рисунок 6- Окно виртуальных осциллографов PCSIOO/K8031 в режиме осциллографа с курсорными измерениями
Сверху окна виртуального осциллографа (рисунок 5) расположено обычное Windows меню и под ним кнопки видов работы приставки. На рисунок 7-показан вид окна в режиме Фурье-анализа сигнала на нижнем входе. Показано также открытое меню View, позволяющее устанавливать или удалять различные сообщения — метки на «экране» осциллографа или Фурье-анализатора.
Любую осциллограмму (спектрограмму), которая видна на виртуальном экране, можно записать в виде файла — графического с расширением .bmp и текстового с расширением .txt. Текстовый файл записывается в формате ASCII, причем каждая точка представлена своим номером (от 0 до 4095) и значением (от 0 до

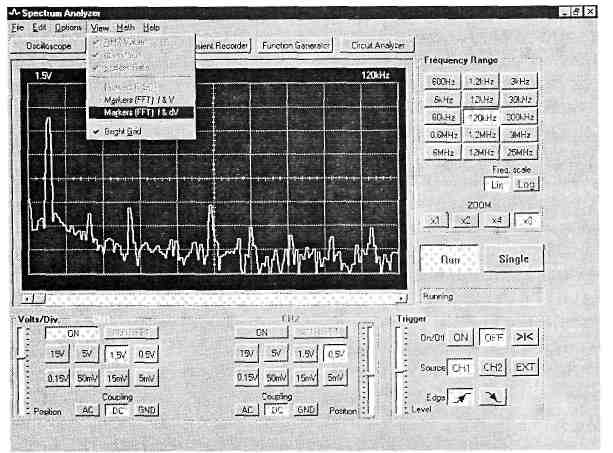

Рисунок 7- Окно виртуального Фурье-анализатора приставки PCS500
255, нуль соответствует числу 128). Это позволяет использовать полученные данные для обработки программами, написанными на практически любом языке программирования — даже на популярном Бейсике.
Предусмотрен вывод на экран цифровых данных в масштабах по вертикали (напряжение или дБ) и горизонтали (время). Можно также нанести надпись и вывести курсоры для проведения курсорных измерений. Все это позволяет создавать наглядные отчеты по измерениям.
Следует, однако, отметить, что полноценной альтернативой современному аналоговому осциллографу цифровые и стробоскопические осциллографические приставки все же не являются. Им присуши характерные искажения вида сигналов при дискретизации. Например, при наблюдении синусоидальных сигналов на медленных развертках их форма резко искажается и напоминает перемодуляцию. Это связано с характерными биениями, возникающими при смешении частот сигнала с частотой генератора стробирующих импульсов. Обычный осциллограф таким эффектом не обладает и дает неискаженное представление синусоиды даже на длительных развертках — правда обычно в виде широкой полоски, ширина которой задается двойной амплитудой сигнала.
По указанной причине практически невозможно наблюдать амплитудно - моду-лированные высокочастотные сигналы, хотя на обычном осциллографе они наблюдаются легко. Естественно, что у приставок нет специальной синхронизации для телевизионных сигналов — например, выделения строк кадров, которая част. есть у обычных осциллографов. Тем не менее, получение достаточно качественных осциллограмм телевизионных кадров или строк вполне возможно.
