Серия осциллографов Tektronix tps2012/2014/2024

Серия цифровых запоминающих осциллографов TPS2012/2014/2024 выполнена в традиционном для Tektronix оформлении. Приборы выполнены в строгих прямоугольных «тонких» корпусах.

Основные характеристики этих приборов:

• Автоматические измерения: 11 параметров.

• Порт для подключения к ПК: RS-232.

• Запись осциллограмм: на флэш-память.

• Дополнительные функции: быстрое преобразование Фурье (FFT).

• Питание: от NiCd батарей (2 комплекта) или сетевого адаптера.

• Время непрерывной работы от батареи: до 4/8 часов.

• Только для THS720P: измерение до 31 гармоники сигналов с частотой от 30 до 450 Гц.

• Пробник: для высоких напряжений до 1 кВ.

Портативные осциллографов Tektronix tps2012/2014/2024 с Цифровым люминофором

Новейшая серия портативных осциллографов с Цифровым Люминофором TDS3000B (рисунок 10 ) объединяет достоинства аналоговых и цифровых осциллог­рафов и открывает уникальные возможности в исследовании сложных сигналов в реальном масштабе времени с запоминанием и математической обработкой осциллограмм.

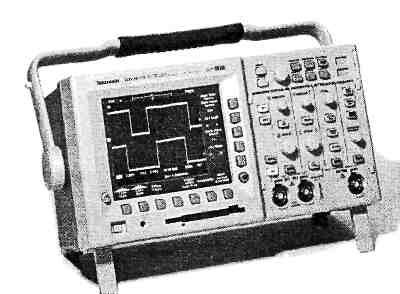

Рисунок 10 Внешний вид осциллографов серии TDS3000B

Эта серия содержит ряд приборов, технические характеристики которых пред­ставлены в таблице рисунок 11 (получена с сайта корпорации Tektronix littp://www.tek.com/site/ps/0„3G-l2482-SPECS_EN,00.html).

Приборы этой серии имеют 2 или 4 канала с полосой частот от 100 до 600 МГц. Полный VGA ЖКИ дисплей дает прекрасное качество отображаемой информации в цвете. В качестве примера представления информации на рисунок 12 представлена осциллограмма тестирования телекоммуникационной системы. Она позволяет наглядно судить о богатстве возможностей представления информации на экране осциллографов этой серии.

На другом рисунке (рисунок 13) представлена осциллограмма телевизионного сигнала, снятая с помощью осциллографа серии TDS3000B. На сайте корпорации Tektronix можно найти множество примеров осциллографирования сложных про­цессов в современном телекоммуникационном и связном оборудовании. Там же можно познакомиться со спецификой применения осциллографов с Цифровым Люминофором.

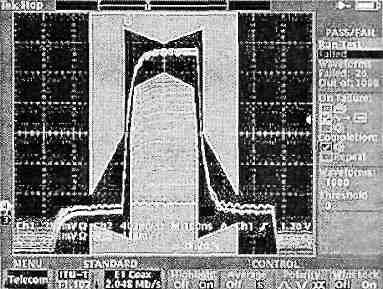

Рисунок 11- Осциллограмма тестирования коммуникационной системы с

помощью осциллографа серии TDS3000B

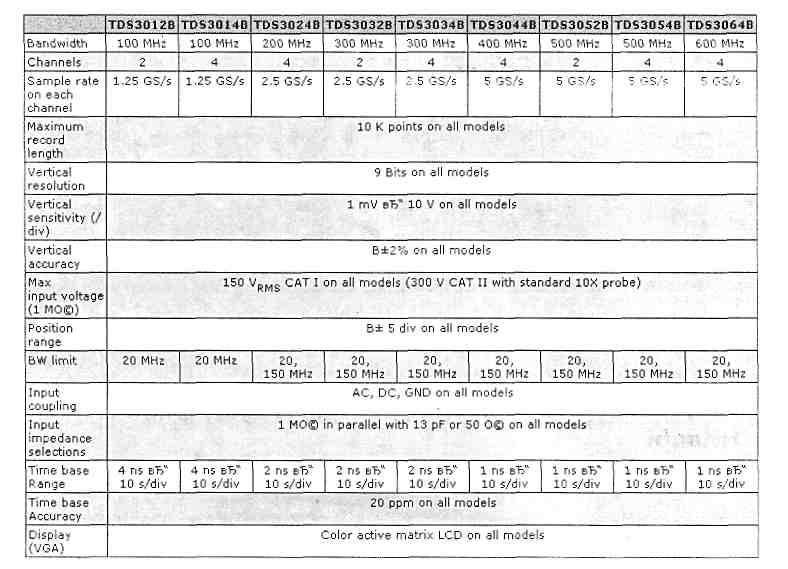

Рисунок 12- Технические характеристики осциллографов серии TDS3000B

Частота дискретизации в приборах этой серии доходит до 5 Гв/с, экран обнов­ляется со скоростью до 3600 фреймов/с. Приборы могут автоматически измерять 25 параметров сигналов и осуществлять быстрое преобразование Фурье. Имеют обширные возможности для подключения к компьютеру: встроенный Ethernet порт, порты GPIB, и RS232, разъем VGA. В комплект приборов входит обширное программное обеспечение. Единственное, что всегда омрачает впечатление от за­мечательных приборов корпорации Tektronix — это их высокая цена. Но, как у нас принято говорить, за удовольствие надо платить!

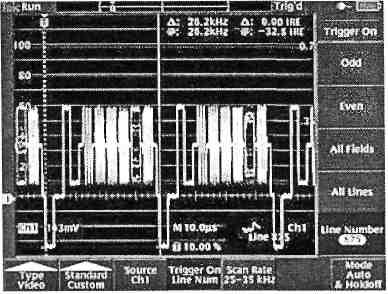

Рисунок 14- Осциллограмма телевизионного сигнала на экране осциллографа

серии TDS3000B
