Малогабаритный цифровой осциллограф aps 320
Самой серьезной разработкой в области миниатюрных осциллографов фирмы Velleman является цифровой двухканальный осциллограф APS 320 (рис. 6.17). Прибор имеет полосу частот пропускания каждого канала от 0 до 30 МГц со скоростью выборки 230 Мв/с для каждого канала. Чувствительность 30 мкВ, коэффи-циенты отклонения канала Y от 1 мВ/дел до 20 В/.дел, входной импеданc 1Мом/20 пФ, разрядность выборок 8 бит, развертка от 25 нс/дел до 1 ч/дел. Дисплей с белым фотом имеет разрешение 192x128 точек.
Таким образом, по своим параметрам прибор превосходит типовые параметры аналоговых сервисных осциллографов, но имеет целый ряд дополнительных функций, присущих цифровым осциллографам: запоминание осциллограмм до 170 часов, стыковку с компьютером по порту RS-232 (опционально и по USB), ряд цифровых измерений амплитудных и частотно-временных параметров, курсорные измерения, измерения мощности стереоскопический режим представления звуковых сигналов. Размеры прибора 230x150x50 мм, масса с батареями 850 г
Портативный осциллограф-мультиметр dmm-740
Фирма SUMM выпускает портативный, осциллограф-мультиметр DMW-74r. внешний вид которого показан на рис. 6.18. Это одноканальнЫй цифровой осцил лограф с предельной частотой 1 МГц и частотой стробирования 25'Мв/с. Это до-

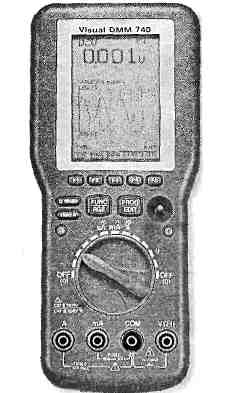

Рисунок 7-. Портативный осциллограф-мулыпиметр DMM-740
статочно высокая для полосы в 1 МГц частота стробирования обеспечивает малый уровень шума квантования в канале Y. Это позволяет эффективно отлавливать шумы, наводки и помехи в аппаратуре. Цифровой мультиметр позволяет, как обычно, измерять постоянные и переменные напряжения и токи, измерять рези-стивность (сопротивление) и емкость, проверять диоды и тестировать логические схемы.
Прибор имеет интерфейс RS-232 и может подключаться к компьютеру или принтеру. Может работать от сети и от батареи.
Портативные осциллографы корпорации Tektronix Серия осциллографов Tektronix ths700
В целом можно отметить, что портативные цифровые осциллографы по своим характеристикам заметно уступают полноценным универсальным и даже сервисным осциллографам. Но они стали полезным дополнением к мультиметрам и имеют большие перспективы применения в службах сервиса и в радиолюбительской практике.
Приятным исключением из этого «правила» стали портативные осциллографы корпорации Tektronix. Она выпускает целый ряд таких приборов с батарейным питанием, что позволяет использовать их в походных условиях или в случаях работы по вызову в местах, где доступ к промышленной сети переменного тока ограничен или когда подключение осциллографа к сети нежелательно по тем или иным соображениям.
Серия осциллографов Tektronix THS700 это ручные приборы с возможностью питания от батарей. Выпускаются следующие типы осциллографов: THS730A /THS720A/THS720P. Внешний вид прибора THS730A представлен на рисунок 8 а HHS720A на рисунок 9
Основные характеристики этих приборов следующие:
Полоса частот: до 200 и 100 МГц.
Скорость выборки: 1 Гв/с и 500 Мв/с на канал.
Число каналов: два канала с цифровыми фильтрами для интерполяции.
Автоматические измерения: 21 параметр.
Порт для подключения к ПК: RS-232.
Питание: от Ni-Cd батарей или сетевого адаптера.
Время автономной работы: 2 часа.

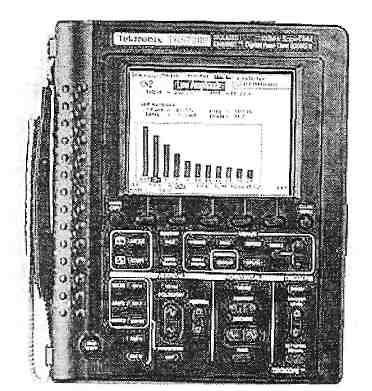

Рисунок 8- Внешний вид портативного осциллографа THS370A

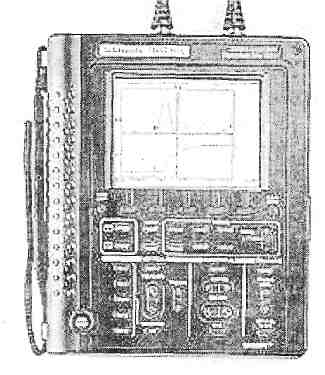

Рисунок 9-. Внешний вид портативного осциллографа
Только для THS720P: расширенные средства запуска, измерение до 31 гармоники сигналов с частотой от 30 до 450 Гц; измерение мощности, статистика, пробник: для высоких напряжений до 1 кВ
