Миниатюрные осциллографы объединения актаком

Портативные осциллографы серии АСК

Достаточно широкую номенклатуру портативных осциллографов выпускает объединение АКТАКОМ. Под его маркой выпускаются осциллографы ряда зару­бежных фирм, имеющие уровень параметров соответствующий мировому уровню разработки и производства осциллографов.

АСК-4201

Портативный цифровой осциллограф в виде мультиметра с ручкой (рис. 6.1). Основные характеристики: 2 канала с гальванической развязкой, полоса пропус­кания 20 МГц, ЖКИ 58x38 мм с разрешением 128x64 точки, чувствительность 0,1 В/дел...5 В/дел, коэффициенты развертки 0,5 мкс/дел...0,2 с/дел, максималь­ное входное напряжение 40 В, время установления 17,5 не, входное сопротивле­ние 1 МОм, входная емкость 60 пФ. Режимы разверток: автоколебательный, жду-

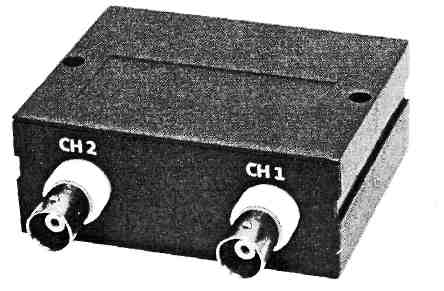

Р исунок1- Сменный модуль осциллографа АСК-4201

Рисунок 2-Портативный цифровой измеритель —мультископ АСК-4201

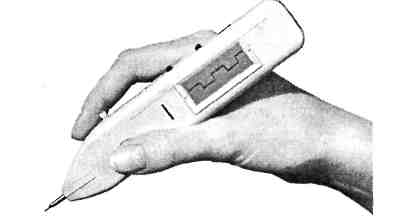

Рисунок 3- Минископ (осциллограф-щуп) АСК-4011

щий, однократный, X-Y, предварительная запись осциллограмм. Источники син­хронизации: CHI, CH2, внешний; память 8192 байт/канал. Дополнительные функции: курсорные измерения, интерфейс RS-232, программное обеспечение (ПО). Питание: сетевой адаптер, батареи с напряжением 9 В (6x1,5 В). Габариты 200x90x55, масса 0,75 кг (со сменным модулем осциллографа).

Прибор позволяет выполнять измерения в полевых и цеховых условиях. Малые габариты и вес позволяют носить его в кейсе или дипломате. Открытая модульная конструкция позволяет наращивать возможности прибора. Например, модуль осциллографа (рисунок 1) имеет два независимых канала, что позволяет проводить различные специальные измерения, например канал 2 может быть использован для записи и представления части осциллограммы канала 1. Прибор можно испо­льзовать как цифровой частотомер и мультиметр.

Осциллограф-щуп АСК-4011

Цифровой портативный осциллограф-щуп (минископ) АСК-40П один из самых миниатюрных осциллографов. Он имеет следующие характеристики: 2 канала, по­лоса пропускания 5 МГц, ЖКИ 35x12 (2м), коэффициенты развертки 0,05 мкс/дел...2 мс/дел, максимальное входное напряжение 80 В. Режимы развер­ток: автоколебательный, однократный. Источники синхронизации: внутренний, внешний. Дополнительные функции: вольтметр, интерфейс RS-232, программное обеспечение. Питание через сетевой адаптер. Габариты 165x33x20, масса 86 г. Внешний вид минископа АСК-4011 показан на рисунок 3.

Этот сверхминиатюрный прибор позволяет наблюдать форму сигнала в задан­ной точке проверяемого устройства и отображать осциллограмму процесса и уро­вень потенциала в точке. Для измерения просто достаточно коснуться нужной точки острием щупа (разумеется, надо позаботиться и о подключении к земле устройства). Небольшой экран (с разрешением 16x64 точки) сбоку прибора позво­ляет просматривать нужные данные.

Портативные осциллографы фирмы Flulke

Цифровые осциллографы — скопметры

Еще недавно квалифицированный настройщик электронного оборудования был вынужден иметь целый арсенал измерительных приборов — тестер или мультиметр, электронный осциллограф, частотомер, измеритель емкости и индуктив­ности, анализатор спектров и т. д. и т. п.

Новую концепцию инструментальных средств и приборов для отладки элект­ронных устройств предложила фирма Fluke (США). Помимо выпуска стандартных приборов (например, мультиметров разного класса) фирма создала новый тип приборов — скопметры. Из самого названия этих приборов ясно, что они пред­назначены для измерения скопом всего, что только можно измерить: напряжения, тока, частоты, длительности импульсов и их времени нарастания, наблюдения и запоминания формы электрических и радиотехнических сигналов и т. д.
