ВСТУП

В залежності від способу оброблення і передавання повідомлень системи передачі поділяються на аналогові і цифрові.

До цифрових відносяться системи передачі, в яких всі види повідомлень передаються за допомогою цифрових сигналів. Цифрові системи мають високу завадостійкість, що знижує вплив завад і спотворень на якість передачі інформації, а також стабільність якості передачі від довжини ліній зв'язку. Застосування сучасної системи передачі дасть можливість підвищити надійність і якість передачі інформації, що особливо важливо на сучасному етапі розвитку зв'язку в нашій країні.

В завданнях розвитку Єдиної автоматизованої мережі зв'язку України, які поставлені перед працівниками зв'язку, велику увагу приділяють цифровим системам передачі (ЦСП) і збільшенню їх пропускної здатності.

Єдина національна система зв'язку включає в себе програму розвитку мереж зв'язку загального користування України, програму розвитку відомчих систем зв'язку. В основу програми покладено принцип першочергового задоволення потреб органів державного управління, оборонного комплексу, виробничо-господарського сектору економіки до 2010 року. Попит населення на послуги телефонного зв'язку програмою передбачається задовільнити до 2006 року на рівні, що потребує подвоєння ємності існуючої телефонної мережі.

На сьогодні у всіх обласних центрах України впроваджено в дію сучасні цифрові телефонні станції, що практично вирішує проблему забезпечення потреб в високоякісному міжміському телефонному зв'язку. В перспективі ці станції будуть з'єднані волоконно-оптичними лініями зв'язку. Застосування ВОЛЗ дозволять забезпечити національні потреби і дасть можливість здійснити транзит міжнародного трафіка між країнами близького і далекого зарубіжжя, та забезпечити додаткові валютні надходження.

Метою даного курсового проекту є організація заданої кількості каналів і цифрових потоків каналів між пунктами А, Б і В шляхом вибору оптимального варіанту схеми організації зв'язку. Збільшення кількості каналів між цими пунктами дозволить задовольнити зростаючі потреби промислових підприємств та населення цих міст в послугах зв'язку.

1. Розробка варіантів схем організації зв'язку

1.1 Вибір можливих варіантів типу кабелю та цсп

Спочатку визначаєм до якої мережі внутрішньо-зонової (ВЗМ) або магістральної (ММ) відноситься ЦСП, що проектується. На Україні довжина номінального кола дорівнює 2500 км., яка поділяється на окремі ділянки. Структура номінального кола представлена на малюнку:

МІД ВЗД МД ВЗД МІД

100 км 250 км 1800 км 250 км 100 км

2500 км

МІД - місцева ділянка

ВЗД- внутрішня ділянка

МД - магістральна ділянка

Рисунок 1.1- Структура номінального кола.

Визначаємо довжину магістралі, що проектується:

Lab=Lab+Lбb (1.1)

Lab= 95 + 140 = 235 KM

За допомогою співвідношення (1.2) визначаємо, до якої мережі належить магістраль, що проектується:

100 км. <= Lab <= 250 км. до ВЗМ

250 км. <= Lab <= 1800 км до MM (1.2)

Магістраль, що проектується належить до внутрізонової мережі.

Розглядаєм усі можливі варіанти побудови схеми організації зв'язку. Оптимальний варіант визначається шляхом порівняння кількості ЦСП ємності кабелів, та мінімальної кількості резервних пар кабелю.

Приведемо варіанти розгляду схем організації зв'зку. Для ВМЗ:

1. ЦСП ІКМ - 120 кабель МКСА 1x4

2. ЦСП ІКМ - 120 кабель МКСА 4x4 двокабельний режим

3. ЦСП ІКМ - 480С кабель МКСА 1x4

4. ЦСП ІКМ - 480С кабель МКСА 4x4

Для визначення кількості та типу ЦСП необхідно визначити загальну кількість каналів ТЧ, з перерахунком ВЦП і ПЦП на цифрові канали ТЧ.

Зробимо на схемі такі позначки для каналів і цифрових трактів:

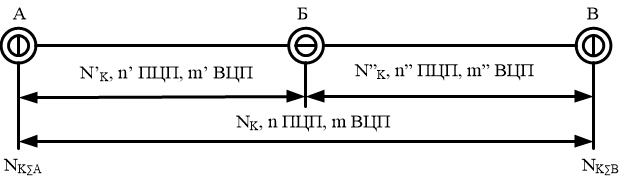

Рисунок 1.2 - Схема магістралі, яка проектується.

Окремо для пункту А та пункту В розраховуєм кількість каналів ТЧ:

Nk∑А = (m × ВЦП + m’ ВЦП) × 120 + (n × ПЦП + n’ × ПЦП) × 30 + (Nk + Nk’) (1.3)

Nk∑B = (m × ВЦП + m" ВЦП) × 120 + (n × ПЦП + n" × ПЦП) × 30 + (Nk + Nk") (1.4)

Nk∑A = (0 + 0 ) × 120 + ( 2 + 1 ) × 30 + ( 250 + 115 ) = 455

Nk∑B = (0 + 0 ) × 120 + ( 2 + 0 ) × 30 + ( 250 + 150 ) = 460

Розглянемо усі можливі варіанти схем організації зв'язку для двокабельного режиму та виберем один оптимальний, а для однокабельного режиму взагалі існує тільки один варіант.

1.Система ІКМ -120 по кабелю МКСА 1x4:

Потрібно 4 системи ІКМ-120

4 кабеля МКСА 1x4

резервних каналів -20

резервних пар - немає

Рисунок 1.3 Завантаження кабелю МКСА 1x4 ЦСП ІКМ-120

2. Система ІКМ-120 по кабелю МКСА 4x4

Потрібно : 4 ситеми ІКМ-120

2 кабелі МКСА 4x4

резервних каналів -20

резервних пар - 4

в кожному кабелі

ПЕРЕДАЧА ПРИЙОМ

Рисунок 1.4 Завантаження кабелю МКСА 4x4 ЦСП ІКМ-120

3. Система ІКМ-480С по кабелю МКСА 4x4

Потрібно: 1 систему ІКМ-480С

2 кабеля МКСА 1x4

резервних каналів -20

резервних пар-3

в одному кабелі

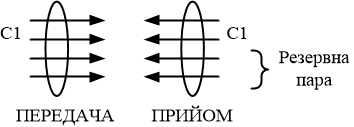

Рисунок 1.5 Завантаження кабелю МКСА 1x4 ЦСП ІКМ-480

4. С истема ІКМ-480С по кабелю МКСА 4x4

Потрібно:

1 систему ІКМ-480С

2 кабеля МКСА 4x4

резервних каналів -20

резервних пар - 7

в кожному кабелі

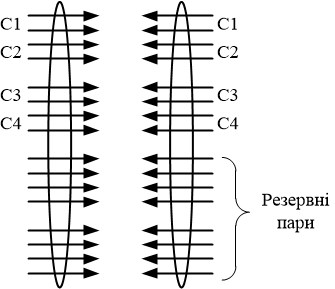

Рисунок. 1.6 Завантаження кабелю МКСА 4x4 ЦСП ІКМ-480

Порівнявши всі варіанти, можна впевнено сказати, що кращим буде третій, тому що використовується тільки одна система та менша кількість резервних пар.

Таким чином оптимальним варіантом для двокабельного режиму роботи є третій варіант - це ЦСПІКМ-480С по кабелю МКСА 1x4.

Для однокабельного режиму існує лише один варіант:

4. Система ІКМ-480С по кабелю МКТ-4.

Потрібно :

1 систему ІКМ - 480

1 кабель MKT -4

резервних каналів -20 резервних коаксіальних пар -2

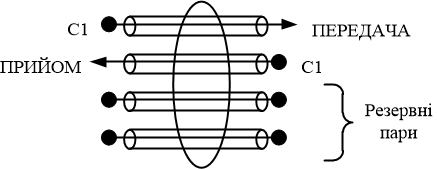

Рисунок 1.7 Завантаження кабелю MKT- 4 ЦСП ІКМ-480

Таким чином, в подальших главах КП розглядатимуться два варіанти:

• двокабельний режим ІКМ - 480С по кабелю МКСА 1x4

• однокабельний режим ІКМ-480 по кабелю MKT – 4
