Московский государственный институт радиотехники, электроники и автоматики (технический университет)

Основы компьютерного проектирования и моделирования радиоэлектронных систем

Лабораторная работа № 3 «Сквозное проектирование РЭС в системе ORCAD»

Факультет ВРТ

Группа ВР-1−01

Студент

Руководитель Богаченков А. Н.

Москва 2005

Подготовка и моделирование работы электрической схемы.

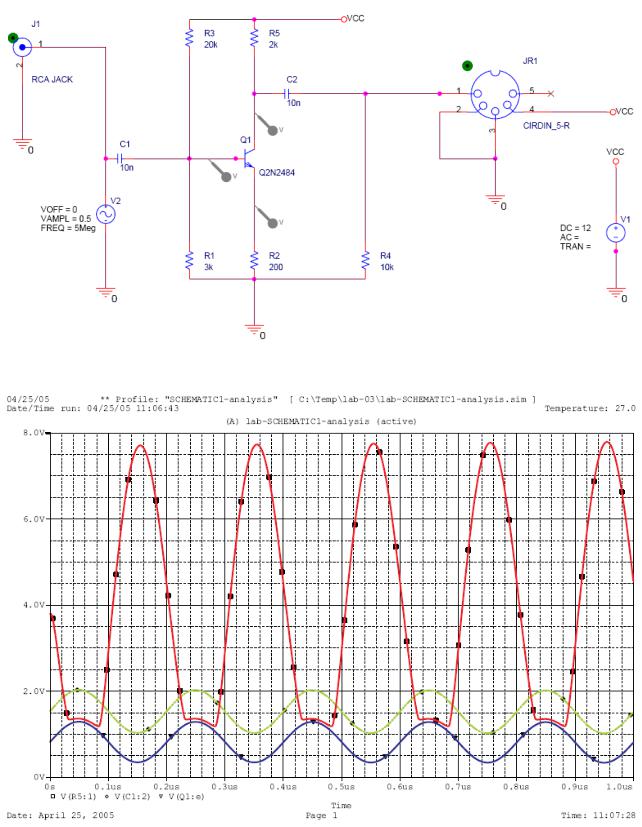

Электрическая схема

Результат анализа временных характеристик электродов транзистора Q1

2

Результаты спектрального анализа

Результаты расчета режимов по постоянному току

3

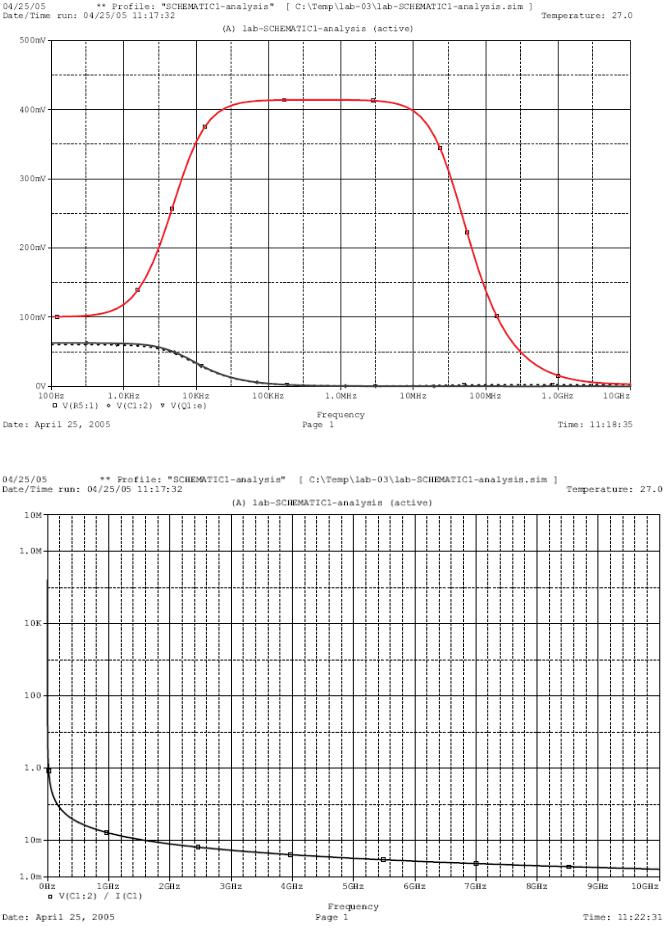

Результаты анализа АФЧХ

Зависимость Uвх/Iвх

4

Разработка печатной платы.

Результат автоматической трассировки без изменения кол-ва слоев (4 слоя).

Результат автоматической трассировки без для 2ух слоев.

5
