АННОТАЦИЯ

Автор Радченко Максим Александрович Тема рассчитать и спроектировать ферму цеха Вид работы курсовой проект

Специальность 150203. Сварочное производство г. Юрга Год выполнения 2007 Количество страниц-39

таблиц-6

рисунков-12 Количество литературных источников- 7 Графическая часть

лист 1 Диаграмма Максвелла-Кремона лист 2 Общий вид фермы

Определение усилий в стержнях фермы выполнено графическим методом, построением диаграмм Максвелла - Кремона. Сечение стержней подобрано по наибольшему усилию в элементах фермы.

В предложенной проектом ферме конструктивный коэффициент составляет 0,6, т.е. ферма удовлетворяет требованиям прочности и экономичности.

ВВЕДЕНИЕ

Фермами называют решётчатые конструкции, работающие, как и балки на изгиб. Конструкция фермы состоит из отдельных стержней, которые соединяются в узле и в результате образуется геометрически неизменяемая система. Нагрузки на ферму действуют, как правило, в узлах, поэтому во всех её стержнях образуется продольные усилия сжатия или растяжения, а в целом ферма работает на изгиб. Благодаря тому, что металл в фермах используется более рационально, чем в балках они экономичней балок по расходу металла, но более трудоёмки в изготовлении. Фермы применяют для перекрытия больших пролётов при относительно небольших нагрузках.

1 Расчетно-конструкторский раздел

7/7////

1.1 Условие статической определяемое™ фермы Статически определяемые фермы рассчитываются по законам статики. Статически определяемые фермы - по формулам сопромата. Схема фермы предоставлена на рисунке 1.1

Рисунок 1.1- Схема фермы

Условие статической определяемой фермы проверяется по формуле

С=2У-3,

где С- число стержней фермы;

У- количество узлов. Для данной фермы C=2j; y=li' Значения подставляются в формулу 1.1

2р=2-1#-3 2fT=2JT

Отсюда следует, что данная схема статически определяемая.

1.2 Определение генеральных размеров перекрытия

Для определения генеральных размеров выбирается длина панели d обычно равная три метра, отсюда выбирается пролет фермы I

L=6d

Затем выбирается шаг фермы, обычно

г_ф =бч-12 м

Шаг фермы, г_ф= 6 м Схема генеральных размеров перекрытия предоставлена на рисунке 1.2

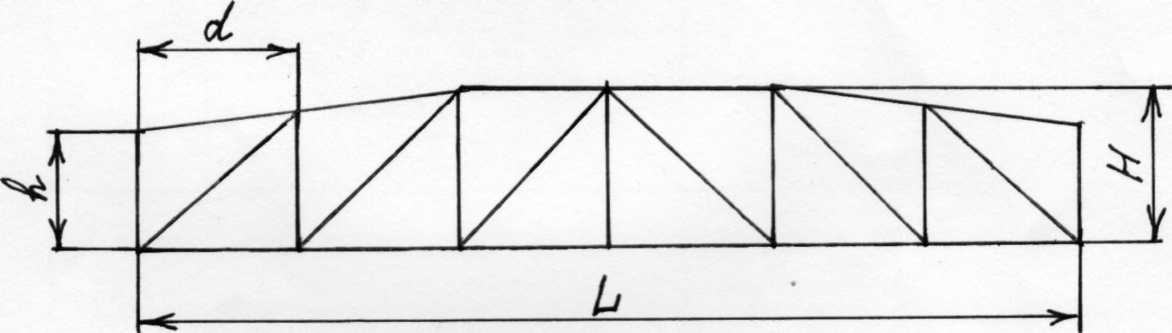

Рисунок 1.2 - Схема генеральных размеров.

Учитывая все вышеперечисленные рекомендации, выбирается длина панели с!=3м, отсюда L- 6 • 3 = 18 м,

Для стропильных ферм отношение высоты фермы Н к ее пролету L выбирается из условия H/L=l/7+1/10

H/L=18/9, тогда Н=2м

Высота фермы на опоре h, м, выбирается из условия

h/L=l/10 * 1/14

h=L/10*14

Ь=18/12=1.5м

1 .ЗРасчёт действующих нагрузок

1.3.1 Определение площади узла Площадь узла S_y3J1, м², определяется по формуле

8^=3-6=18

где d- длина панели, м; г_ф - шаг фермы, м.

Схема определения площади узла и приложение нагрузок к узлам представлена на рисунке 1.3

р Р Р

Рисунок 1.3- Схема определения площади узла и приложение нагрузок к

узлам

1.3.2 Расчет погонной нагрузки от веса фермы и веса кровли

Погонная нагрузка от веса фермы ц_ф, НУм², определяется по эмпирической формуле

q₊=l,2*j*L*n,

где j- коэффициент фермы, принимается равным 6-9 Н/м;

п- коэффициент перегрузки, принимается равный 1,1,'

L- пролёт фермы, м. Для данной фермы вес 1м²

Я_ф=1,2*7*18*1,1=166 Н/м² Постоянная нагрузка q_n , Н/м² определятся по формуле

где qicp -погонная нагрузка, от веса кровли, Н/м²,

q_n = 166+2100=2266 Н/м² Постоянная нагрузка Р"^¹, Н, определяется по формуле

ТУ пост _ _ Ц! е узл Чп узл'

Для данной фермы

Р "Г =2266*18=40788 Н
