3.3 Порівняння теоретичних значень з експериментальними даними

Рисунок 3.5 – Характер руйнування колони

Випадок руйнування _________________________________________________

___________________________________________________________________

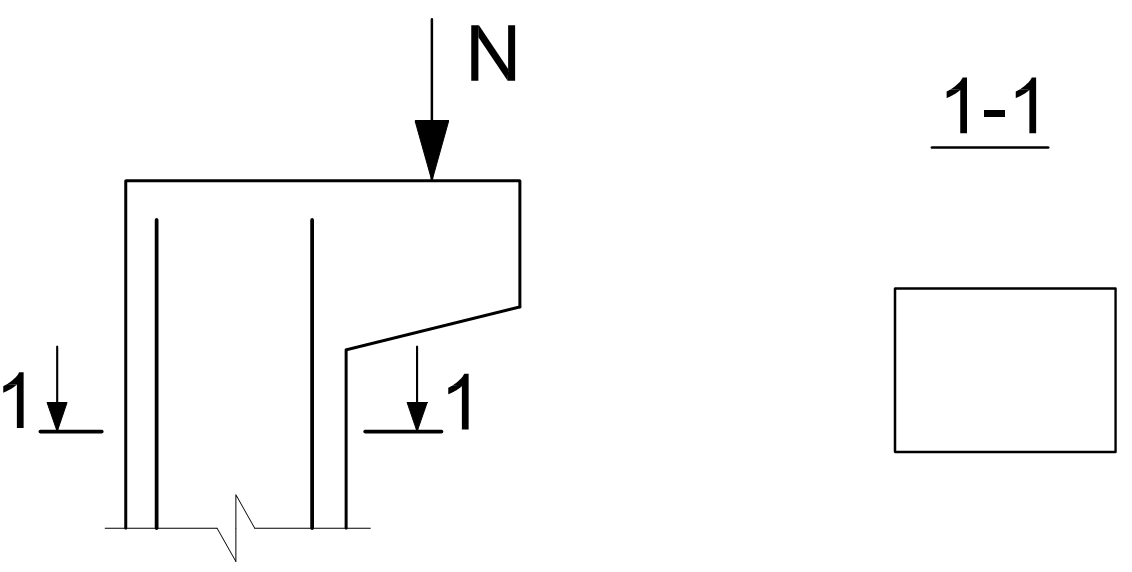

Рисунок 3.6 – Схема зусиль у нормальному перерізі позацентрово стиснутого залізобетонного елемента

Теоретичне значення руйнуючої сили

N_Em,calc=

Значення сили руйнування за результатами випробувань

N_Em,calc=

Процент відхилення теоретичного значення руйнуючої сили N_Em,calc

від значення N_Em,test за результатами випробувань

Δ=(N_Em,test – N_Em,calc)/N_Em,test  100% =

Висновок за результатами випробувань.

Підпис студента, що виконав роботу

Керівник

«______» _________________________ 20 р.

ЛАБОРАТОРНА РОБОТА №4

ВИПРОБУВАННЯ НА ЗГИН ПОПЕРЕДНЬО НАПРУЖЕНОЇ ЗАЛІЗОБЕТОННОЇ БАЛКИ ЗІ СТЕРЖНЕВОЮ АРМАТУРОЮ, НАТЯГНУТОЮ НА БЕТОН

Мета роботи: дослідити напружено-деформований стан (НДС) попередньо напруженої балки на стадії обтиснення і початкових стадіях роботи під навантаженням; дослідити вплив попереднього напруження балки на її тріщиностійкість та деформативність.

4.1 Результати експериментальних випробувань

Випробування проведено___________________________________________

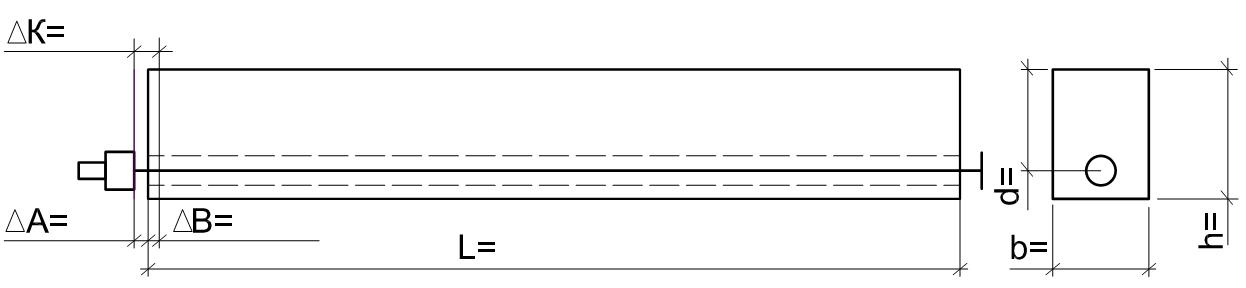

Рисунок 4.1 – Схема попереднього напруження балки

Рисунок 4.2 – Схема розміщення приладів

Таблиця 4.1 – Характеристика вимірювальних приладів, що встановлені на балці
№ п/п	Прилад	Позначення на схемі	Тип	Опір, Ом	Ціна поділкиδ, мм	База b, мм	Чутливість приладу
1	Тензорезистори на арматурі		ПБК 20-200
2	Тензорезистори на бетоні		ПБК 50-400
3	Прогиномір		ПАО-6
4	Автоматичний електронний вимірювач деформацій		АИД-4
5	Манометр домкрата

Характеристики міцності та деформативності бетону

а) середнє значення міцності бетону f_cm, cube=____________, отримане за результатами випробування _________ бетонних кубиків розмірами

б) середнє значення призмової міцності бетону на стиск

f_cm =(f_{cm, cube}(0,8-0,001f_{cm, cube})) 0,72f_{cm, cube}=

в) середнє значення міцності бетону на осьовий розтяг f_ctm = 0,23(f_{cm, cube})^2/3 =

д) початковий модуль пружності E_сm =
