1.3 Порівняння теоретичних значень з експериментальними даними

Рисунок 1.7 – Характер руйнування балки

Випадок руйнування ______________________________________________________

Рисунок 1.8 – Схема зусиль в нормальному перерізі балки

Теоретичне значення моменту руйнування балки

M_Em,_calc =

Значення моменту руйнування балки за результатами випробувань

M_Em,_test =

Відхилення теоретичного значення руйнуючого моменту

від значення за результатами випробувань

 = (M_Em,test – M_Em,calc)/M_Em,test  100% =

Висновок за результатами випробувань.

Підпис студента, що виконав роботу

Керівник

«______» _________________________ 20 р.

ЛАБОРАТОРНА РОБОТА № 2

ДОСЛІДЖЕННЯ МІЦНОСТІ ЗАЛІЗОБЕТОННОЇ БАЛКИ

У ПОХИЛОМУ ПЕРЕРІЗІ НА ДІЮ ПОПЕРЕЧНОЇ СИЛИ

Мета роботи: дослідити зміну напружено-деформованого стану (НДС) та міцність балки в похилому перерізі на дію поперечної сили.

2.1 Результати експериментальних випробувань

Випробування проведено __________________________________________________

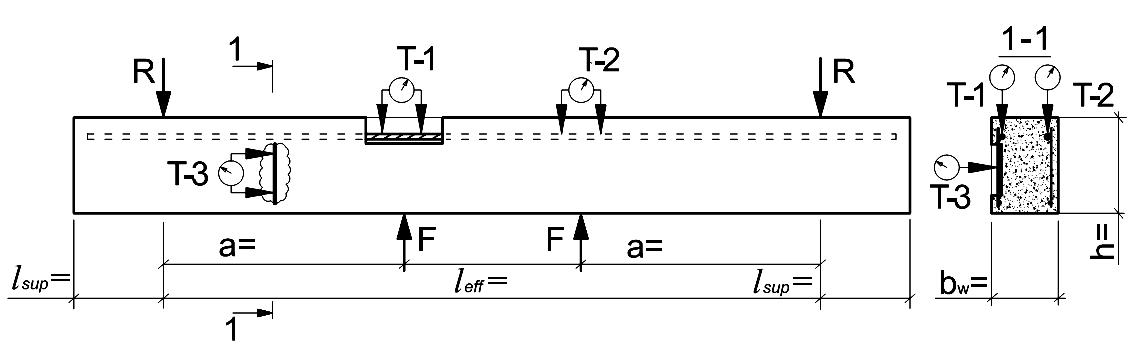

Рисунок 2.1 – Схема випробування балки і розміщення тензометрів

Рисунок 2.2 – Схема армування балки

Прилади для вимірювання

Таблиця 2.1 – Характеристика вимірювальних приладів, що встановлені на балці
Позн.	Найменування приладу	Ціна поділки , мм	База b, мм	Розміщення приладу
Т-1
Т-2
Т-3

Характеристики міцності бетону

а) середнє значення міцності бетону f_cm, cube=____________, отримане за результатами випробування _________ бетонних кубиків розмірами

б) середнє значення призмової міцності бетону на стиск

f_cm =(f_{cm, cube}(0,8-0,001f_{cm, cube})) 0,72f_{cm, cube}=

в) середнє значення міцності бетону на осьовий розтяг f_ctm = 0,23(f_{cm, cube})^2/3 =

Характеристики міцності та деформативності арматури

а) армування балки: поздовжнє робоче

поперечне

б) середнє значення міцності на границі текучості та модуль пружності арматурної сталі: поздовжньої: f_ym = __________________, E_s = __________________;

поперечної: f_ywm = __________________, E_sw = _________________ .

Таблиця 2.2 – Геометричні розміри та армування балки
№ п/п	Найменування величини	Позн.	Значення	Од. виміру
1	Висота перерізу балки	h
2	Ширина перерізу балки	bw
3	Проліт балки	leff
4	Захисний шар в розтягнутій зоні	cnom
5	Діаметр робочої арматури	Øs
6	Робоча висота перерізу	d
7	Площа поперечного перерізу розтягнутої арматури	As
8	Діаметр поеречних хомутів	Øsw
9	Відстань між поперечними хомутами	s

Таблиця 2.3 – Показання приладів при випробуваннях
Ступені навантаження	Навантаження 2F,кН	Показання тензометрів на арматурі						Характерні моменти випробування
		повздовжній				поперечній
		Т-1		Т-2		Т3
		1*	2*	1	2	1	2

1* – показання приладів відразу після навантаження;

2* – показання приладів після витримки під навантаженням.
