ЛАБОРАТОРНА РОБОТА № 1

ДОСЛІДЖЕННЯ МІЦНОСТІ ЗАЛІЗОБЕТОННОЇ БАЛКИ

В НОРМАЛЬНОМУ ПЕРЕРІЗІ

Мета роботи: дослідити зміну напружено-деформованого стану (НДС) перерізів, нормальних до поздовжньої осі балки на всіх стадіях її роботи в зоні чистого згину.

1.1 Результати експериментальних випробувань

Випробування проведено __________________________________________________

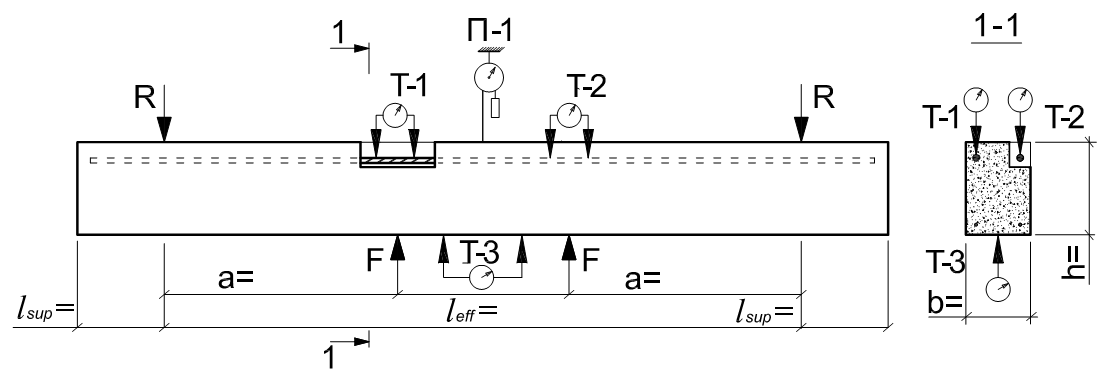

Рисунок 1.1 – Схема випробування балки та розміщення тензометрів

Рисунок 1.2 – Схема армування балки

Прилади для вимірювання

Таблиця 1.1 – Характеристика вимірювальних приладів встановлених на балці
Позн.	Найменування приладу	Ціна поділки , мм	База b, мм	Розміщення приладу
Т-1
Т-2
Т-3
П-1

Характеристики міцності бетону

а) середнє значення міцності бетону f_cm, cube=____________, отримане за результатами випробування _________ бетонних кубиків розмірами

б) середнє значення призмової міцності бетону на стиск

f_cm =(f_{cm, cube}(0,8-0,001f_{cm, cube})) 0,72f_{cm, cube}=
