Перечень покупных изделий, установленных на семенорушках марки нрх-4. Нрх-4-01

НРХ-4

Подшипник №204 ГОСТ 8338 2шт

Подшипник №1208 ГОСТ 5720 2 шт

Подшипник №1611 ГОСТ 5720 л : 2 шт

Манжета 1.1-70x95-1 ГОСТ 8752-79 4 шт

Манжета 1.1-45x65-1 ГОСТ 8752-79 3 шт

Ремень А-1400 ГОСТ 1284.1 .....2шт

Ремень В(Б)-2240 ГОСТ 1284.1 Зшт

Электродвигатель AHP132S4y3 ТУ16.521.649 (7,5кВт;1500 об/мин; 380В) 1 шт

Маслёнка 1.2.Ц6ГОСТ 19583 : 4 шт

НРХ-4-01

Подшипник №204 ГОСТ 8338 2шт

Подшипник №1208 ГОСТ 5720 2 шт

Подшипник №1611 ГОСТ 5720 2 шт

Манжета 1.1-70x95-1 ГОСТ 8752-79 4 шт

Манжета 1.1-45x65-1 ГОСТ 8752-79 3 шт

Ремень А-1400 ГОСТ 1284.1 2 шт

Ремень В(Б)-2240 ГОСТ 1284.1 Зшт

Электродвигатель АИР132М4УЗ ТУ16.521.649 (11.0кВт; 1500 об/м; 380В)1 шт

Маслёнка 1.2.Ц6ГОСТ 19583 4 ш

т

1075

1 I

Sb7

\ т

'

265

205

600

m-i. I ш ] щ нрх-л-т ' m2 ! яйГ

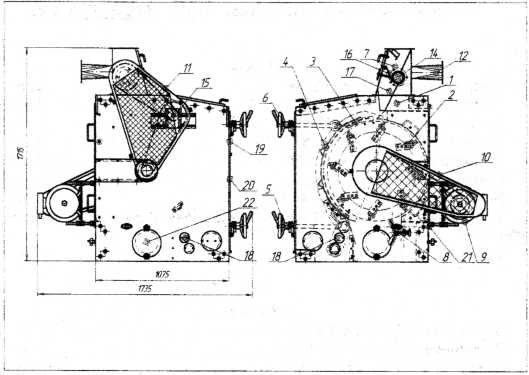

Рис. 1

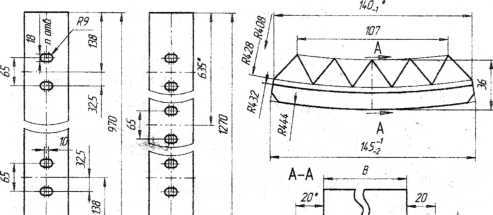

Чертежи дыстроизнашибаемых деталей

Рис2

шж_

НРХ-Ш002 НРХ-1.02.002-01

Материт ешь ЗОХГСА, ТЬердость HRC W..A5

Бич семенорушки.

Обозначение

а" Г в

Масса

HPX-i.03.003.

972 932

V

-01

1272 \ 1232

[ 36Л

Материа/r Чугун серый СЧ15

Секция деки семенорушки.

Рис. 3. Технологическая схема семенорушки. I - вход продукта; II - аспирация;

III - отражатель; IV - выход продукта. 17

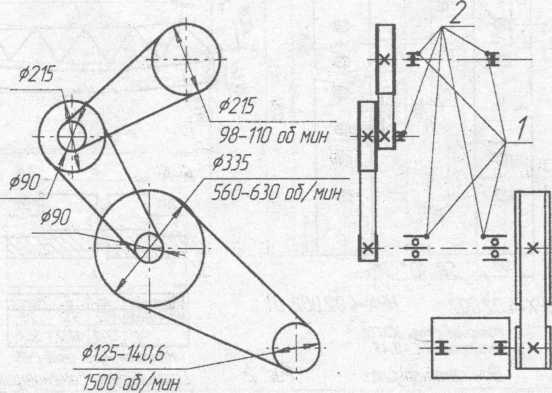

Рис 4.

С

Кинематическая схема

пецификация мест смазки

Обозначение по схеме (рис. 41

Место смазки

Периодичность

смазки

Марко смазочного материала

1

Прее масленки

Раз 5 смену

тТИМ-203 ГОСТ6267

2

Узел шарикоподшипников

Раз'д 2-3 месяца

ЩТИМ-203 ГОСТ6267

Наименование оборудования

HPX-lt

НРХ-4-01

Мощность привода !квт)

7,5

11

1

s

1

1

AE2(tt6M(25Al

АЕ20ШК25А1

Пускатель

ПМЛ2100

ПМ/12100

Тепловое реле

РТ/11021 (13-18А)

РТ/11022118-25А!

Сечение провода Си /At

15/2,5

2.5А.0

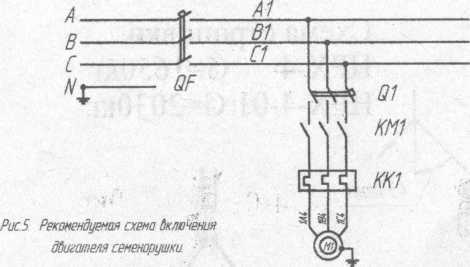

Р ис. 5.1 ■Схема управления и сигнализация включения семенорушки

ЧКМ1 и jf

fa/Н

N-Z-

S4-кнопка общий ‘Стоп" с фиксацией кр. грибок КС18/УЗ исп.5.

Кнопки "ПУСК’и ХТОП-ПКЕ 622-2У2

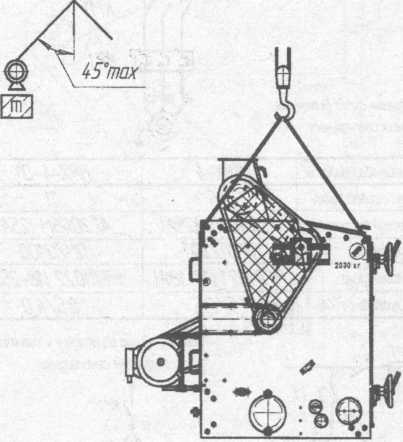

Злектрооборудование должно быть смонтировано в оболочке со степенью защиты не ниже JP 54. Попускается использование электрооборудования другого типа не отличающегося по техническим характеристикам от рекомендуемого При монтаже руководствоваться требованиями ГОСТ 27Ш-87 ‘Злектроодорудобание производственных машин ‘Схема строповки

НРХ-4 G=1650кг НРХ-4-01 G=2030Kr

Рис.6Министерство промышленной политики Украины ОАО «Хорольский механический завод»

008 ТЧ02
