5.3 Построение с помощью диаграммы Брикса свёрнутой теоретической индикаторной диаграммы и её скругление

Условная высота камеры сгорания при положении плоского поршня в ВМТ

Поправка Брикса на конечную длину шатуна, мм

Значения давления газов на линии расширения теоретической индикаторной диаграммы в диапазоне φ=0…180˚ ПКВ, МПа

где δ_X – текущее значение степени последующего расширения для участка, на котором S_Х≥S_Z, вычисляемое по формуле

Значения давления газов на линии сжатия теоретической индикаторной диаграммы в диапазоне φ=540…720˚ ПКВ, МПа

где ε_X – текущее значение степени сжатия, вычисляемое по формуле

Полученные данные вносим в таблицу 5.

Таблица 5

Значения давления газов в цилиндре

φ	Линия расширения	φ	Линия сжатия
φ	p(φ)	φ	p(φ)
0	2,90	540	0,03
15	5,00	555	0,03
30	3,10	570	0,03
45	2,05	585	0,03
60	1,45	600	0,03
75	1,00	615	0,04
90	0,70	630	0,05
105	0,55	645	0,08
120	0,45	660	0,10
135	0,40	675	0,15
150	0,35	690	0,30
165	0,30	705	0,55
180	0,25	720	2,90

Главная таблица сил и моментов, действующих в кшм

_{Таблица
6}

ϕ	Р_Σ, МПа	sin(ϕ+β)/cosβ	cos(ϕ+β)/cosβ	tgβ	N, кН	t1,кПа	z1,кПа	T1,кН	Z1,кН
ϕ	Р_Σ, МПа	sin(ϕ+β)/cosβ	cos(ϕ+β)/cosβ	tgβ	N, кН	t1,кПа	z1,кПа	T1,кН	Z1,кН
1	2	3	4	5	6	7	8	9	10
0	0,15	0	1	0	0,00	0,00	150,00	0,00	0,79
15	2,25	0,326	0,948	0,069	0,82	733,50	2133,00	3,87	11,26
30	0,23	0,619	0,797	0,137	0,16	139,28	179,33	0,74	0,95
45	0,15	0,849	0,565	0,201	0,16	127,35	84,75	0,67	0,45
60	0,30	0,994	0,279	0,256	0,41	298,20	83,70	1,57	0,44
75	0,55	1,042	-0,024	0,293	0,85	573,10	-13,20	3,03	-0,07
90	0,90	1	-0,307	0,307	1,46	900,00	-276,30	4,75	-1,46
105	1,30	0,89	-0,542	0,293	2,01	1157,00	-704,60	6,11	-3,72
120	1,60	0,738	-0,721	0,256	2,16	1180,80	-1153,60	6,24	-6,09
135	1,65	0,565	-0,849	0,201	1,75	932,25	-1400,85	4,92	-7,40
150	1,70	0,381	-0,935	0,137	1,23	647,70	-1589,50	3,42	-8,39
165	1,75	0,192	-0,984	0,069	0,64	336,00	-1722,00	1,77	-9,09
180	1,73	0	-1	0	0,00	0,00	-1725,00	0,00	-9,11
195	1,70	-0,192	-0,984	-0,069	-0,62	-326,40	-1672,80	-1,72	-8,83
210	1,65	-0,381	-0,935	-0,137	-1,19	-628,65	-1542,75	-3,32	-8,15
225	1,40	-0,565	-0,849	-0,201	-1,49	-791,00	-1188,60	-4,18	-6,28
240	0,98	-0,738	-0,721	-0,256	-1,32	-719,55	-702,98	-3,80	-3,71
255	0,53	-0,89	-0,542	-0,293	-0,81	-467,25	-284,55	-2,47	-1,50
270	-0,13	-1	-0,307	-0,307	0,20	125,00	38,38	0,66	0,20
285	-0,68	-1,042	-0,024	-0,293	1,04	703,35	16,20	3,71	0,09
300	-1,23	-0,994	0,279	-0,256	1,66	1217,65	-341,78	6,43	-1,80
315	-1,78	-0,849	0,565	-0,201	1,88	1506,98	-1002,88	7,96	-5,30
330	-2,18	-0,619	0,797	-0,137	1,57	1346,33	-1733,48	7,11	-9,15
345	-2,50	-0,326	0,948	-0,069	0,91	815,00	-2370,00	4,30	-12,52
360	-2,80	0	1	0	0,00	0,00	-2800,00	0,00	-14,79
375	-2,93	0,326	0,948	0,069	-1,07	-953,55	-2772,90	-5,04	-14,64
390	-2,78	0,619	0,797	0,137	-2,01	-1717,73	-2211,68	-9,07	-11,68
405	-2,08	0,849	0,565	0,201	-2,20	-1761,68	-1172,38	-9,30	-6,19
420	-1,28	0,994	0,279	0,256	-1,72	-1267,35	-355,73	-6,69	-1,88
435	-0,58	1,042	-0,024	0,293	-0,89	-599,15	13,80	-3,16	0,07
450	0,13	1	-0,307	0,307	0,20	125,00	-38,38	0,66	-0,20
465	0,78	0,89	-0,542	0,293	1,20	689,75	-420,05	3,64	-2,22
480	1,18	0,738	-0,721	0,256	1,59	867,15	-847,18	4,58	-4,47
495	1,25	0,565	-0,849	0,201	1,33	706,25	-1061,25	3,73	-5,60
510	1,33	0,381	-0,935	0,137	0,96	504,83	-1238,88	2,67	-6,54
525	1,45	0,192	-0,984	0,069	0,53	278,40	-1426,80	1,47	-7,53
540	1,65	0	-1	0	0,00	0,00	-1650,00	0,00	-8,71
555	1,60	-0,192	-0,984	-0,069	-0,58	-307,20	-1574,40	-1,62	-8,31
570	1,60	-0,381	-0,935	-0,137	-1,16	-609,60	-1496,00	-3,22	-7,90
585	1,35	-0,565	-0,849	-0,201	-1,43	-762,75	-1146,15	-4,03	-6,05
600	0,85	-0,738	-0,721	-0,256	-1,15	-627,30	-612,85	-3,31	-3,24
615	0,40	-0,89	-0,542	-0,293	-0,62	-356,00	-216,80	-1,88	-1,14
630	-0,05	-1	-0,307	-0,307	0,08	50,00	15,35	0,26	0,08
645	-0,55	-1,042	-0,024	-0,293	0,85	573,10	13,20	3,03	0,07
660	-1,05	-0,994	0,279	-0,256	1,42	1043,70	-292,95	5,51	-1,55
675	-1,55	-0,849	0,565	-0,201	1,65	1315,95	-875,75	6,95	-4,62
690	-1,75	-0,619	0,797	-0,137	1,27	1083,25	-1394,75	5,72	-7,37
705	-1,85	-0,326	0,948	-0,069	0,67	603,10	-1753,80	3,18	-9,26

_{Продолжение таблицы 6}

ϕ	Отсек №1				Отсек №2
ϕ	0,5Мш.с.1	Mш.с.1	Мш.н.1	Мк.1	0,5Мш.с.2	Mш.с.2	Мш.н.2	Мк.2
11	12	13	14	15	16	17	18	19
0	0
15	0,068	0,136	0,068	0,136	-0,030	-0,060	0,105	0,075
30	0,013	0,026	0,013	0,026	-0,058	-0,116	-0,032	-0,090
45	0,012	0,024	0,012	0,024	-0,073	-0,146	-0,050	-0,123
60	0,028	0,055	0,028	0,055	-0,066	-0,133	-0,011	-0,078
75	0,053	0,106	0,053	0,106	-0,043	-0,086	0,063	0,020
90	0,083	0,166	0,083	0,166	0,012	0,023	0,178	0,189
105	0,107	0,214	0,107	0,214	0,065	0,130	0,279	0,344
120	0,109	0,218	0,109	0,218	0,113	0,225	0,331	0,443
135	0,086	0,172	0,086	0,172	0,139	0,279	0,312	0,451
150	0,060	0,120	0,060	0,120	0,124	0,249	0,244	0,369
165	0,031	0,062	0,031	0,062	0,075	0,151	0,137	0,213
180	0
195	-0,030	-0,060	-0,030	-0,060	-0,088	-0,176	-0,148	-0,237
210	-0,058	-0,116	-0,058	-0,116	-0,159	-0,317	-0,275	-0,434
225	-0,073	-0,146	-0,073	-0,146	-0,163	-0,326	-0,309	-0,472
240	-0,066	-0,133	-0,066	-0,133	-0,117	-0,234	-0,250	-0,367
255	-0,043	-0,086	-0,043	-0,086	-0,055	-0,111	-0,142	-0,197
270	0,012	0,023	0,012	0,023	0,012	0,023	0,035	0,046
285	0,065	0,130	0,065	0,130	0,064	0,127	0,194	0,257
300	0,113	0,225	0,113	0,225	0,080	0,160	0,305	0,385
315	0,139	0,279	0,139	0,279	0,065	0,131	0,344	0,409
330	0,124	0,249	0,124	0,249	0,047	0,093	0,296	0,342
345	0,075	0,151	0,075	0,151	0,026	0,051	0,176	0,202
360	0
375	-0,088	-0,176	-0,088	-0,176	-0,028	-0,057	-0,205	-0,233
390	-0,159	-0,317	-0,159	-0,317	-0,056	-0,113	-0,374	-0,430
405	-0,163	-0,326	-0,163	-0,326	-0,070	-0,141	-0,396	-0,467
420	-0,117	-0,234	-0,117	-0,234	-0,058	-0,116	-0,292	-0,350
435	-0,055	-0,111	-0,055	-0,111	-0,033	-0,066	-0,144	-0,177
450	0,012	0,023	0,012	0,023	0,005	0,009	0,028	0,032
465	0,064	0,127	0,064	0,127	0,053	0,106	0,180	0,233
480	0,080	0,160	0,080	0,160	0,096	0,193	0,257	0,353
495	0,065	0,131	0,065	0,131	0,122	0,243	0,252	0,374
510	0,047	0,093	0,047	0,093	0,100	0,200	0,193	0,294
525	0,026	0,051	0,026	0,051	0,056	0,111	0,107	0,163
540	0
555	-0,028	-0,057	-0,028	-0,057	0,068	0,136	0,011	0,079
570	-0,056	-0,113	-0,056	-0,113	0,013	0,026	-0,100	-0,087
585	-0,070	-0,141	-0,070	-0,141	0,012	0,024	-0,129	-0,117
600	-0,058	-0,116	-0,058	-0,116	0,028	0,055	-0,088	-0,061
615	-0,033	-0,066	-0,033	-0,066	0,053	0,106	-0,013	0,040
630	0,005	0,009	0,005	0,009	0,083	0,166	0,092	0,176
645	0,053	0,106	0,053	0,106	0,107	0,214	0,213	0,320
660	0,096	0,193	0,096	0,193	0,109	0,218	0,302	0,411
675	0,122	0,243	0,122	0,243	0,086	0,172	0,329	0,416
690	0,100	0,200	0,100	0,200	0,060	0,120	0,260	0,320
705	0,056	0,111	0,056	0,111	0,031	0,062	0,143	0,174

Окончание таблицы 6

ϕ	Отсек №3				Отсек №4
ϕ	0,5Мш.с.3	Mш.с.3	Мш.н.3	Мк.3	0,5Мш.с.4	Mш.с.4	Мш.н.4	Мк.4
20	21	22	23	24	25	26	27	28
0	0
15	-0,028	-0,057	0,047	0,018	-0,088	-0,176	-0,070	-0,158
30	-0,056	-0,113	-0,147	-0,203	-0,159	-0,317	-0,362	-0,521
45	-0,070	-0,141	-0,193	-0,264	-0,163	-0,326	-0,426	-0,589
60	-0,058	-0,116	-0,136	-0,194	-0,117	-0,234	-0,311	-0,428
75	-0,033	-0,066	-0,013	-0,046	-0,055	-0,111	-0,102	-0,157
90	0,005	0,009	0,194	0,199	0,012	0,023	0,210	0,222
105	0,053	0,106	0,397	0,450	0,064	0,127	0,514	0,577
120	0,096	0,193	0,540	0,636	0,080	0,160	0,716	0,797
135	0,122	0,243	0,572	0,694	0,065	0,131	0,759	0,825
150	0,100	0,200	0,469	0,569	0,047	0,093	0,615	0,662
165	0,056	0,111	0,268	0,324	0,026	0,051	0,350	0,376
180	0
195	0,068	0,136	-0,169	-0,101	-0,028	-0,057	-0,129	-0,158
210	0,013	0,026	-0,421	-0,408	-0,056	-0,113	-0,464	-0,521
225	0,012	0,024	-0,460	-0,448	-0,070	-0,141	-0,519	-0,589
240	0,028	0,055	-0,340	-0,312	-0,058	-0,116	-0,370	-0,428
255	0,053	0,106	-0,144	-0,091	-0,033	-0,066	-0,124	-0,157
270	0,083	0,166	0,129	0,213	0,005	0,009	0,217	0,222
285	0,107	0,214	0,364	0,471	0,053	0,106	0,524	0,577
300	0,109	0,218	0,494	0,604	0,096	0,193	0,700	0,797
315	0,086	0,172	0,495	0,581	0,122	0,243	0,703	0,825
330	0,060	0,120	0,402	0,462	0,100	0,200	0,562	0,662
345	0,031	0,062	0,233	0,264	0,056	0,111	0,320	0,376
360	0
375	-0,030	-0,060	-0,263	-0,293	0,068	0,136	-0,226	-0,158
390	-0,058	-0,116	-0,488	-0,546	0,013	0,026	-0,533	-0,521
405	-0,073	-0,146	-0,540	-0,613	0,012	0,024	-0,601	-0,589
420	-0,066	-0,133	-0,417	-0,483	0,028	0,055	-0,456	-0,428
435	-0,043	-0,086	-0,220	-0,263	0,053	0,106	-0,210	-0,157
450	0,012	0,023	0,044	0,055	0,083	0,166	0,139	0,222
465	0,065	0,130	0,298	0,363	0,107	0,214	0,470	0,577
480	0,113	0,225	0,466	0,578	0,109	0,218	0,687	0,797
495	0,139	0,279	0,513	0,652	0,086	0,172	0,738	0,825
510	0,124	0,249	0,418	0,542	0,060	0,120	0,602	0,662
525	0,075	0,151	0,238	0,314	0,031	0,062	0,345	0,376
540	0
555	-0,088	-0,176	-0,009	-0,097	-0,030	-0,060	-0,128	-0,158
570	-0,159	-0,317	-0,246	-0,404	-0,058	-0,116	-0,463	-0,521
585	-0,163	-0,326	-0,280	-0,443	-0,073	-0,146	-0,516	-0,589
600	-0,117	-0,234	-0,178	-0,295	-0,066	-0,133	-0,362	-0,428
615	-0,055	-0,111	-0,015	-0,071	-0,043	-0,086	-0,114	-0,157
630	0,012	0,023	0,187	0,199	0,012	0,023	0,210	0,222
645	0,064	0,127	0,384	0,447	0,065	0,130	0,512	0,577
660	0,080	0,160	0,491	0,571	0,113	0,225	0,684	0,797
675	0,065	0,131	0,481	0,546	0,139	0,279	0,685	0,825
690	0,047	0,093	0,367	0,413	0,124	0,249	0,538	0,662
705	0,026	0,051	0,199	0,225	0,075	0,151	0,300	0,376

Графики силы нормального давления на зеркало цилиндра, моментов, набегающих на коренную и шатунных шеек, изображены на рис 1.4, рис. 1.5, рис. 1.6 соответственно.

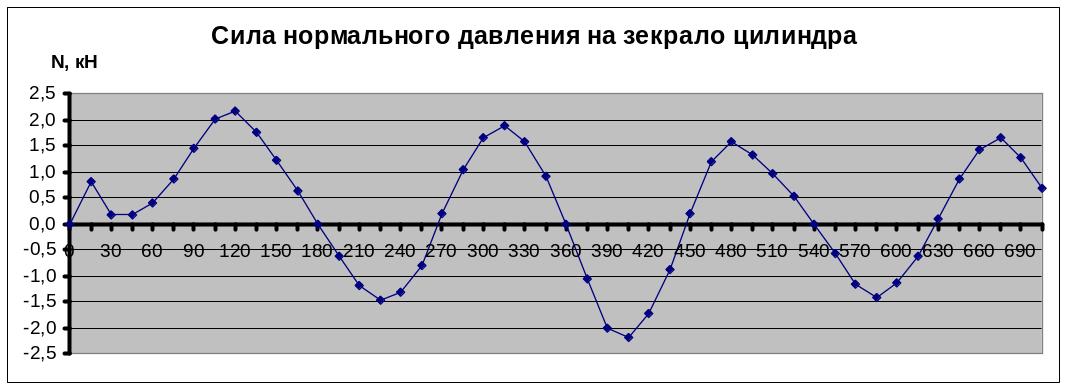

Рис. 1.4. График силы нормального давления на зеркало цилиндра

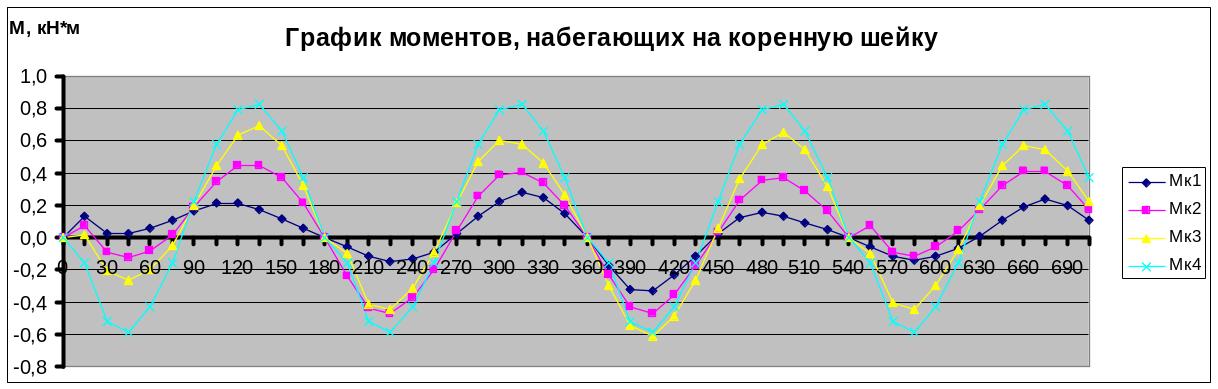

Рис. 1.5. График моментов, набегающих на коренную шейку

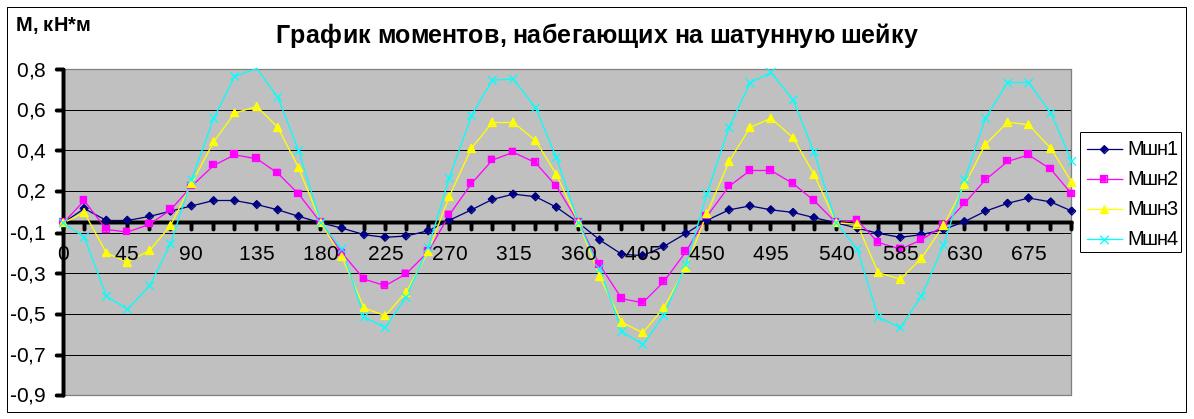

Рис. 1.6 График моментов, набегающих на шатунную шейку
