9 Мм пістолет макарова пм.

1. Призначення, бойові властивості і загальна будова пістолета пм. Порядок неповного розбирання і складання пістолета.

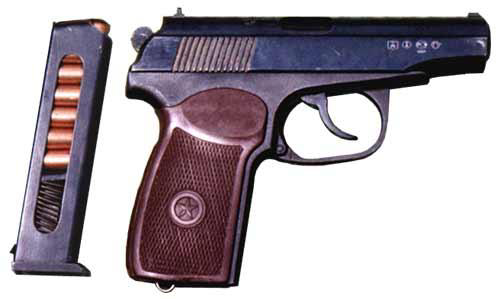

9-мм пістолет Макарова є особистою зброєю нападу та захисту, призначеною для поразки противника на невеликих відстанях.

Вогонь із пістолета найбільш ефективний на відстані до 50 м. Убійна сила кулі зберігається на відстані до 350 м. Вогонь із пістолета ведеться поодинокими пострілами. Бойова швидкострільність пістолета 30 пострілів за хвилину. Вага пістолету із спорядженим магазином 810 г.

Вагові та лінійні дані 9-мм пістолету Макарова (пм)

Вага пістолета з магазином без набоїв, г 730

Вага пістолета з магазином, спорядженим вісімю патронами, г 810

Калібр ствола, мм 9

Кількість нарізів ствола, шт. 4

Місткість магазина, шт. 8

Вага набою, г 10

Вага кулі, г 6,1

Бойова швидкострільість, постр./хв. 30

Поч. швидкість польоту кулі, м/с 315

Пістолет складається з наступних частин і механізмів:

• рамки зі стволом і спусковою скобою;

• затвора з ударником, викидачем і запобіжником;

• повертальної пружини;

• у дарно-спускового механізму;

• рукоятки з гвинтом;

• затворної затримки;

• магазина.

До кожного пістолету надається приладдя: запасний магазин, протирка, кобура та пістолетний ремінь

Основні частини i механізми пістолета:

1-рамка зі стволом i спусковою скобою; 2-затвор з ударником, викидачем i запобіжником; 3 – повертальна пружина; 4-частини ударно-спускового механізму; 6-магазин; 5-рукоятка з гвинтом; 6-затворна затримка; 7-магазин; .

Порядок неповного розбирання пм

1. Витягнути магазин з рукоятки пістолета, після чого перевірити чи нема набою у набійнику

2. Відділити затвор від рамки пістолета

3. Зняти повертаючу пружину зі ствола

Збирання пістолета проводять у зворотній послідовності.

1. Надіти на ствол повертальну пружину.

2. Приєднати затвор до рамки.

3. Вставити магазин в основу рукоятки.

Згідно Збірника нормативів з вогневої підготовки:

	Н-ВП-13 ПМ	Н-ВП-14 ПМ
Відмінно	7 с.	9 с.
Добре	8 с.	10 с.
Задовільно	10 с.	12 с.

2. Боєприпаси до пм. Спорядження магазина. Устрій патрона

9-мм пістолетний набій складається з гільзи, капсюля, порохового заряду, кулі.

Г ільза служить для розміщення порохового заряду і зєднання всіх частин патрону; під час пострілу вона запобігає прорив газів з каналу ствола через патронник. В донній частині гільзи маються: гніздо для капсюля; ковадло, на який бойком ударника розбивається капсуль; два затравочні отвори, через які до порохового заряду проходить промінь полум'я від ударного складу капсуля. Ззовні, біля дна гільзи є кільцева проточка для зачіпу викидача.

Мал. Загальний вигляд 9-мм пістолетного патрону та його устрій.

1-гільза; 2-капсуль; 3-пороховий заряд; 4-куля; 5-біметалева (плакірована) оболонка; 6-сталеве осердя; 7-свинцева рубашка.

Заряд складається з бездимного піроксилінового пороху.

Капсуль служить для загорання порохового заряду. Він складається із латунного ковпака з впресованим у нього ударним складом і фольгового кружка, який прикриває ударний склад. При ударі бійка ударний склад воспламеняється.

Куля складається з біметалевої (плакированої) оболонки, в яку впресоване стальне осердя. Між кулею та сталевим осердям є свинцева рубашка.

Набої для заряджання пістолету споряджуються в магазин на 8 патронів. Спорядження магазину виконується шляхом вложення та утоплення набоїв рукой.

Набої укупорюються у штатні патронні деревяні ящики по 2560 шт. у кожному. У кожному ящику розміщуються дві залізні закатані чи запаяні оцинковані короби, в яких знаходяться набої в картонних пачках, по 16 набоїв у пачці. В одній залізній коробці розміщується 80 картонних пачок.

На бокових стінках дерев’яних ящиків є надписи, які визначають номенклатуру патронів, які вкладені у ці ящики: номер партії набоїв, місяць та рік виготовлення патронів, завод – виробник, марку і партію пороху, кількість патронів в ящику.

Вага одного ящика із набоями біля 33 кг.
