5.8Трансформаторы регулировочные
В качестве регулировочных трансформаторов могут использоваться линейные или последовательные (вольтодобавочные) регулировочные трансформаторы. Информация о параметрах регулировочных трансформаторов вводится в таблицу вида рис.75.
Рис.75. Таблица справочной информации о регулировочных трансформаторах
Каждому трансформатору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип трансформатора - стандартный тип регулировочного трансформатора.
Sном – номинальная мощность регулировочного трансформатора (кВА).
Uном - номинальное напряжение регулировочного трансформатора (кВ).
Pх - номинальное значение потерь активной мощности при холостом ходе трансформатора (кВт).
Pк - номинальное значение потерь активной мощности короткого замыкания трансформатора (кВт).
Uк - напряжение короткого замыкания трансформатора (%).
Iх - номинальное значение тока холостого хода трансформатора (%).
dK – изменение напряжения для одной ступени регулирования (%).
Nр – число ступеней регулирования.
5.9Реакторы токоограничивающие
Информация о параметрах токоограничивающих реакторов вводится в таблицу вида рис.76.

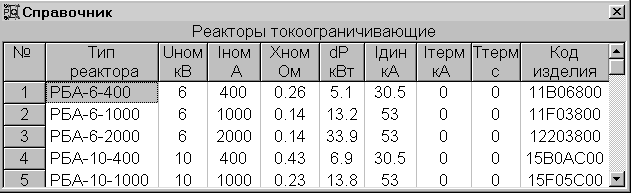

Рис.76. Таблица справочной информации о токоограничивающих реакторах
Каждому реактору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип реактора - стандартный тип токоограничивающего реактора.
Uном - номинальное напряжение реактора (кВ).
Iном – номинальный ток реактора (А).
Xном – номинальное индуктивное сопротивление реактора (Ом).
dP - значение потерь активной мощности при номинальном токе реактора (кВт).
Iдин - значение тока динамической стойкости реактора (кА).
Iтерм – значение тока термической стойкости реактора (кА).
Ттерм – значение длительности теплового импульса (с).
5.10Реакторы сдвоенные
Информация о параметрах сдвоенных токоограничивающих реакторов вводится в таблицу вида рис.77.
Рис.77. Таблица справочной информации о сдвоенных токоограничивающих реакторах
Каждому реактору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип реактора - стандартный тип сдвоенного токоограничивающего реактора.
Uном - номинальное напряжение реактора (кВ).
Iном – номинальный ток в каждой ветви реактора (А).
Xном – номинальное индуктивное сопротивление всего реактора (Ом).
X2посл – индуктивное сопротивление одной ветви реактора при отсутствии тока в другой (Ом).
X1встр –– индуктивное сопротивление одной ветви реактора при встречном направлении тока в другой (Ом).
dP - значение потерь активной мощности при номинальном токе реактора (кВт).
Iдин - значение тока динамической стойкости реактора при токе КЗ в одной ветви (кА).
Iтерм – значение тока термической стойкости реактора при токе КЗ в одной ветви (кА).
Ттерм – значение длительности теплового импульса (с).
5.11Реакторы шунтирующие
Информация о параметрах шунтирующих реакторов вводится в таблицу вида рис.78.

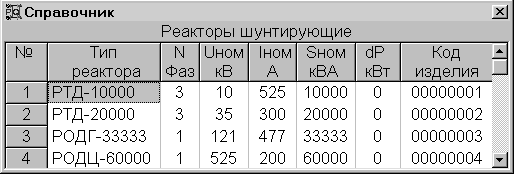

Рис.78. Таблица справочной информации о шунтирующих реакторах
Каждому реактору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип реактора - стандартный тип шунтирующего реактора.
Nфаз – число фаз реактора.
Uном - номинальное междуфазное напряжение шунтирующего реактора (кВ). Для однофазного реактора задается номинальное напряжение, увеличенное в корень их трех раз.
Iном – номинальный ток шунтирующего реактора (А).
Sном – номинальная мощность шунтирующего реактора (кВА).
dP - значение потерь активной мощности в шунтирующем реакторе (кВт).
